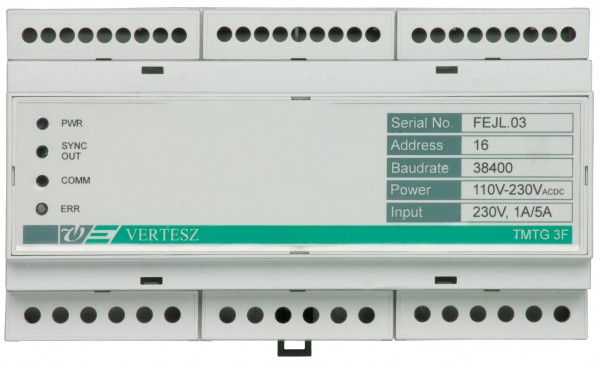

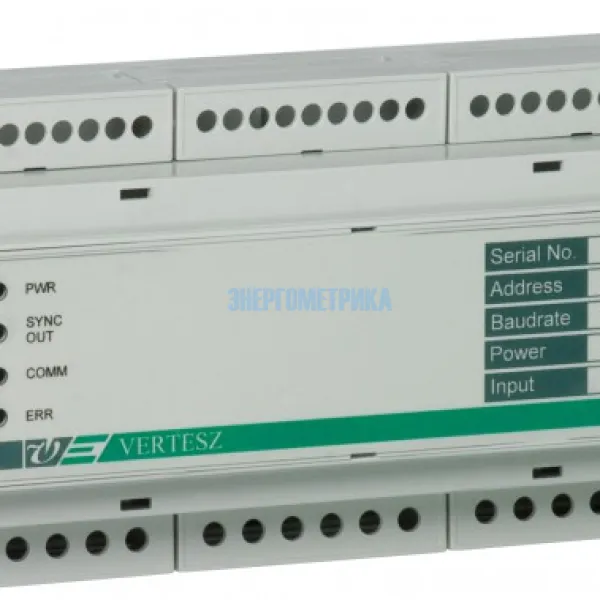

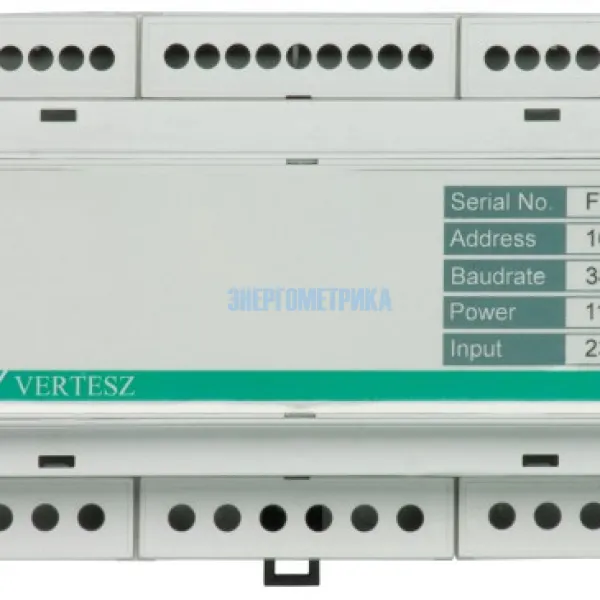

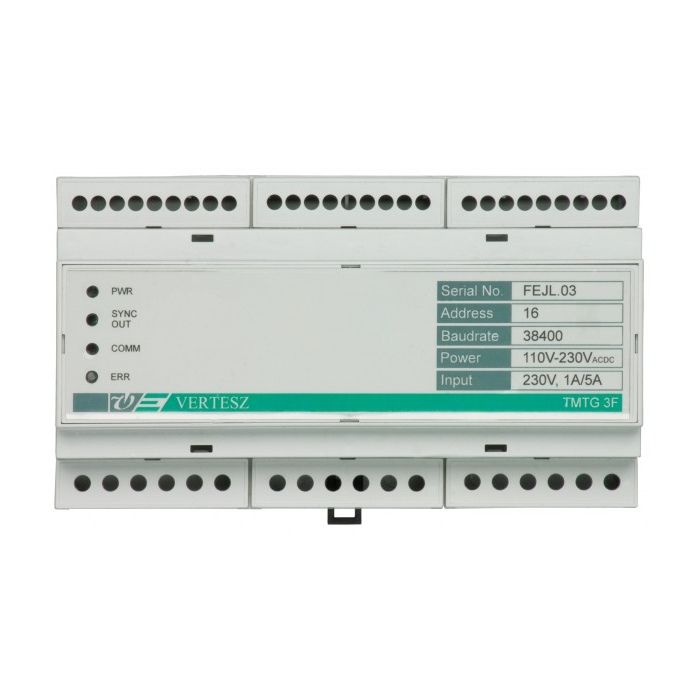

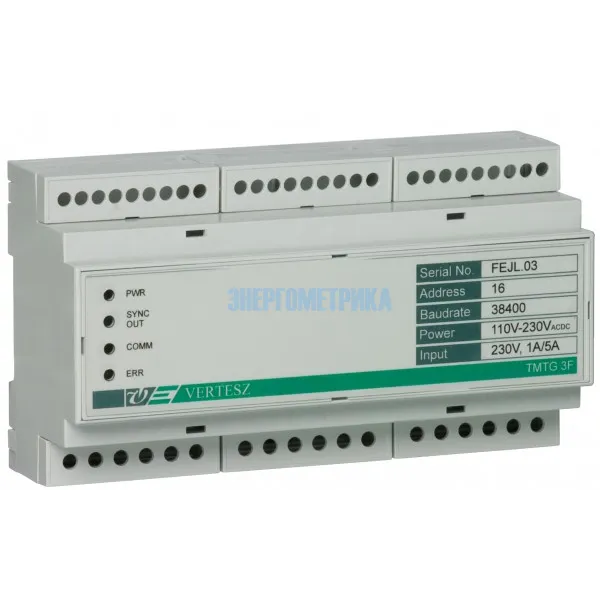

TMTG-3F - Многофункциональный измерительный преобразователь, трехфазный, на DIN-рейку

Техническая документация

• TMTG_Energometrika_manual_RU.pdf

Параметры

Погрешности измерения напряжения и тока - 0,1%

Погрешность измерения активной, реактивной и полной мощности - 0,2%

Сетевое общение с прибором осуществляется по RS-485 с использованием протокола Modbus RTU. При помощи конвертера осуществляется преобразование формата Modbus RTU в формат Modbus TCP с интеграцией с помощью Ethernet в системы, АСУТП.

Особенности TMTG-3F:

• 3 программируемых аналоговых выхода для вывода любых измеряемых значений в виде унифицированных сигналов 0...5мA, 0...20мA, 4...20мA и 10В, или ±10мА, ±20мА или др. произвольный


• наличие минимум 2, максимум 4 программируемых компараторов с гистерезисом, которые могут быть привязаны к любому измеряемому параметру. Компараторы (выходной транзистор с ОК) могут работать по порогу срабатывания. В этом случае состояние выхода меняется при пересечении заданного уровня, относящегося к любому измеряемому или вычисленному сигналу. Если компаратор не привязан ни к одной из величин, то управление его выходом (установка 0 или 1 на выходе) возможно через RS-485 подачей определенной команды.


• расчет параметров производится специальным процессором. Заложенный математический алгоритм позволяет точно рассчитывать все параметры, независимо от формы входных сигналов. Единственный критерий это форма сигнала периодическая, т..е. прибор измеряет сигналы при коэффициенте нелинейных искажений измеряемого сигнала даже более 300% (THD). Что обеспечивает корректное измерение в цепях с частотными и тиристорными регуляторами.


• высокое быстродействие преобразования RMS: 40 мс или два периода сети. (вычисление производится за 40 мс, но время установки сигнала на 100% 100 мс в случае измерения тока, напряжения, мощностей и CF, 160 мс в случае THD, симметричных составляющих и гармоник)


• двухдиапазонное исполнение: 0-1А, 0-5А.


• высокая перегрузочная способность: до 4хUn и 10хIn.


• электронный ярлык согласно МЭК 1451: записаны все данные устройства (заводской номер, номера версий внутренних программ, количество цифровых входов и выход, входы по напряжению).(в электроннывй ярлык записывается информация, которую не изменить).

• по внешнему или внутреннему сигналу триггера (например, превышение выбранного сигнала заданного уровня) прибор сохраняет форму сигнала по напряжению и току за 8 периодов (512 значений длительностью 160 мс), причем эти 160 мс произвольно делятся (программируются пользователем) на 2 части, регистрация до запрограммированного события и после. Запись производится в RAM, поэтому при выключении прибора записи теряются.


• опционально с помощью цветного LCD дисплея можно наблюдать текущие значения всех измеряемых величин (тока, напряжения, мощностей, коэффициетов мощностией) в числовой форме, а также в графичесом виде текущие значения тока и напряжения.


• Настроить конфигурацию TMTG-3F, считать и отобразить результаты измерений можно с помощью поставляемой в комплекте бесплатной программой VERA.

Прибор TMTG-3F имеет свидетельство об утверждении типа средств измерений (№ 43323-09 в Госреестре средств измерений).

TMTG-3F применяется в системах АСУ ТП, где необходимо точное и надежное измерение электрических величин, например:

- в системах Энергонадзора,

- в распределительных силовых шкафах,

- при измерении тока, мощности, коэффициента мощности насосных станций, электродвигателей.

Габаритные размеры: ширина x глубина x высота (мм) - 160x60x90

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
