PRO PM335/EM235 - Трехфазный счетчик электроэнергии

Cчетчик электроэнергии серии PRO PM335/EM235 SATEC предназначен для измерений и учета активной и реактивной электрической энергии прямого и обратного направлений, а также полной электрической энергии в трехфазных трех- и четырехпроводных сетях переменного тока.

Благодаря поддержке протокола МЭК 61850 и двум портам Ethernet, это идеальное решение для электрических подстанций.

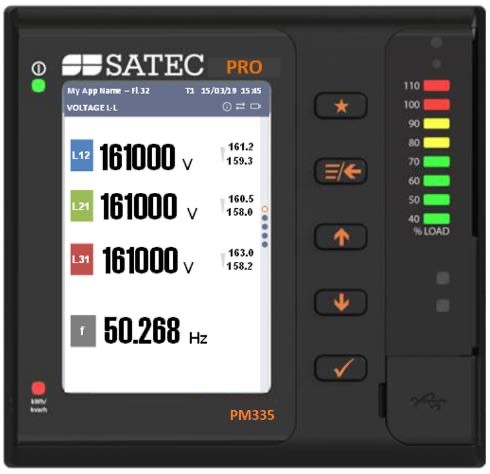

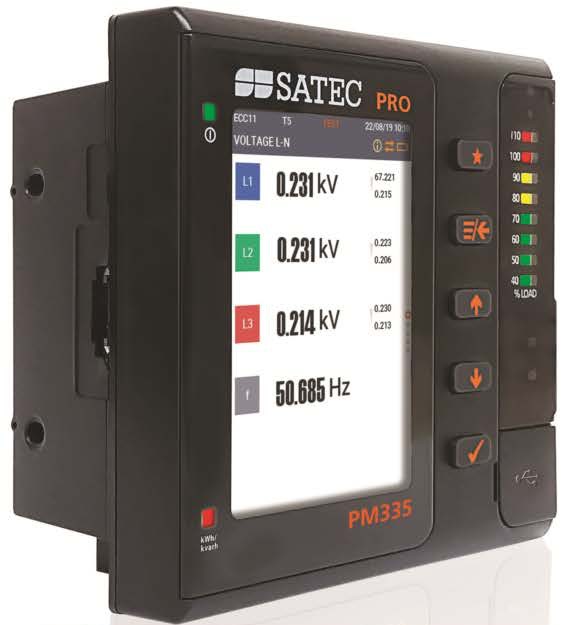

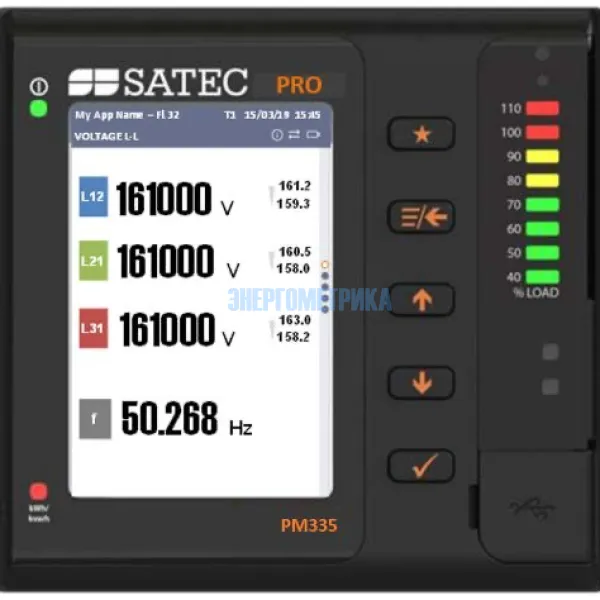

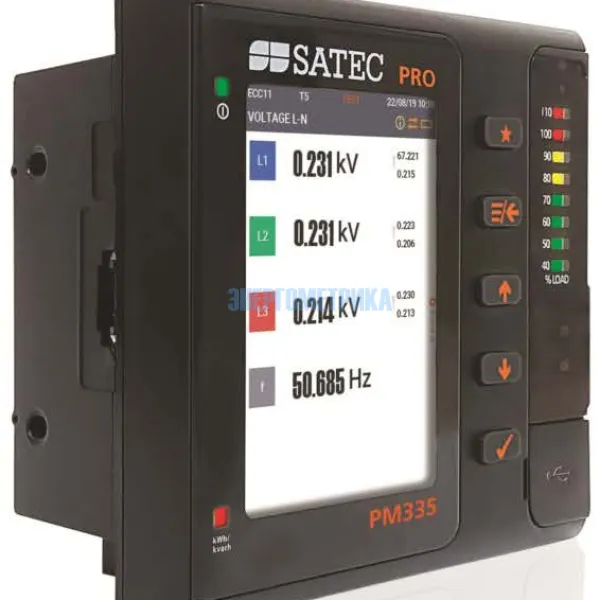

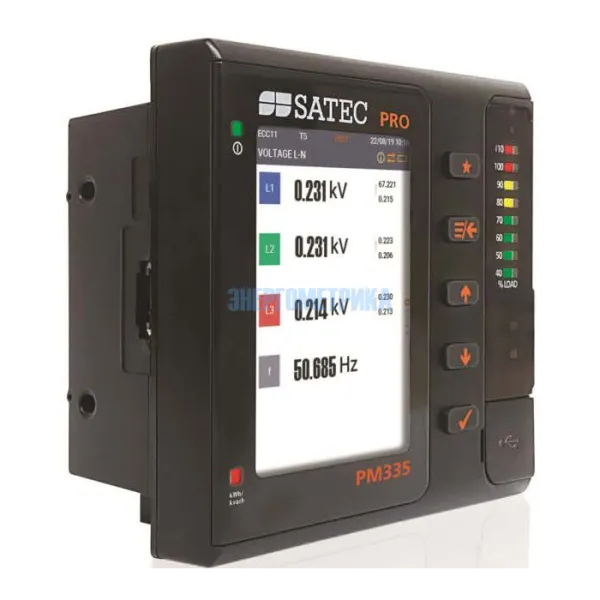

PRO PM335 доступен в виде панельного крепления (4-дюймовые круглые / квадратные вырезы 92x92 мм).

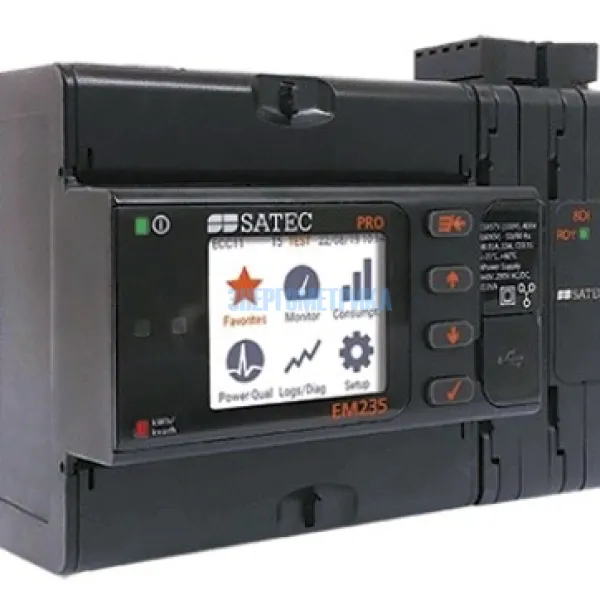

PRO EM235 предназначен для монтажа на DIN-рейку.

Особенности:

Точность измерений:

• Класс точности 0,5S / 0,2S;
• До 16 тарифных профилей и до 16 наборов тарифных регистров;
• Измерения среднеквадратических значений параметров с дискретностью 10 мс (½ периода);
• Защита измеряемых цепей пломбированием (в т. ч. электронная пломба);

Качество электроэнергии:

• Гармонический анализ: коэффициент искажения несинусоидальности для тока и напряжения, алармы, К-фактор, индивидуальные гармоники (до 50);
• Измерение и анализ среднеквадратических значений напряжения, симметрических компонент, провалов/перенапряжений, прерываний напряжений, небаланса по фазам, импульсных перенапряжений, коэффициента искажения несинусоидальности с записью событий;
• Запись осциллограмм с выбором периодичности квантования;
• Представление формы сигнала и данных по качеству электроэнергии на дисплее;

Порты:

• 2 x ETH (независимые), USB, RS 485, оптопорт;
• Дополнительные коммуникационные порты: последовательный, ETH, 4G/3G модем;
• Возможность последовательного соединения приборов в сети ETH с использованием двух розеток RJ-45;

Протоколы:

• МЭК 61850, Ed.2 (MMS и поддержка Goose);
• 2 независимых IP-адреса, поддержка DHCP, DDNS, PRP;
• WEB-сервер;
• Modbus RTU/TCP, Modbus Master;
• DNP3, DNP3/TCP;
• МЭК 60870-5-101/104;

Токовые выходы:

• Диапазон 0-10 A: универсальный для номинального тока 1 A и 5 A от вторичной обмотки измерительного трансформатора тока;
• Опционально: 40 мА вход, разработанный специально для трансформаторов тока SATEC HACS;
• Опциональный четвёртый вход для измерений тока нейтрали или тока утечки на землю;

Входы напряжений:

• Номинальное значение: до 400 В фазного напряжения, до 690 В линейного;
• Максимально измеряемые значения: до 577 В фазного напряжения, до 1000 В линейного напряжения;

Входы/выходы и дополнительные модули:

• В базе: 2 дискретных входа; 1 релейный выход; 1 аналоговый вход

  Дополнительные модули:

  ◦ До 4 модулей ввода/вывода: всего до 26 дискретных входов («сухой»/«мокрый» контакт);

  ◦ До 7 дискретных (релейных) выходов;

  ◦ До 9 аналоговых входов;

  ◦ До 8 аналоговых выходов;

  ◦ Источник питания;

  ◦ 4G/3G модем;

  ◦ Дополнительные измерительные каналы тока;

Функционал программируемого логического контроллера:

• Приборы серии PRO обеспечивают до 64 контролируемых уставок (контрольных точек);
• 64 контрольных точки с программируемой логикой и возможностью задержки проведения операции;
• Контрольные точки используют логику «и/или», программируемые триггеры, пороги и задержки;
• 4 Гб памяти для записи измеряемых параметров, статистической информации о качестве электроэнергии, архивов данных, журналов событий и осциллограмм;
• 16 задаваемых пользователем архивов данных;

Лицевая панель:

• Цветной жк-дисплей с подсветкой;
• Одновременное отображение до 4-х параметров на одном экране;
• Язык дисплея, в т. ч. русский, можно изменить через лицевую панель;

Часы реального времени:

• Прибор оснащён часами реального времени с резервным питанием от батареи. Без внешнего источника питания время работы 18 месяцев;

Источник питания:

• 90-350 В переменного тока или 48-290 В постоянного тока;
• Дополнительный модуль питания;

Условия эксплуатации:

• Рабочая температура прибора: -40 — +70°C;
• Рабочая температура дисплея: -20 — +70°C;

Электробезопасность:

• Электрическая прочность изоляции 4 кВ в течение 1 минуты;
• Категория перенапряжения CAT IV;

Габаритные размеры PRO PM335:

• Панель с экраном (ШхВхГ): 114х109х20 мм;
• Глубина прибора: 50 мм;
• Монтаж в квадратный (92х92 мм) либо круглый (101,6 мм) вырез.

Габаритные размеры PRO EM235:

• Панель с экраном (ШхВхГ): 90х90х60 мм;
• Монтаж на DIN-рейку.
