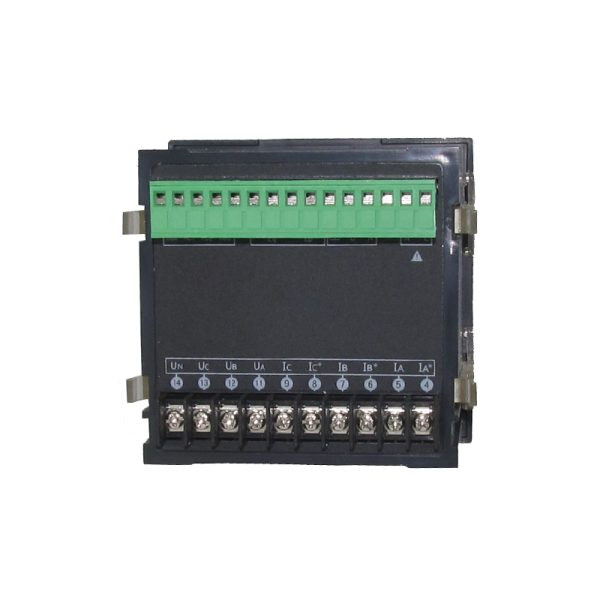

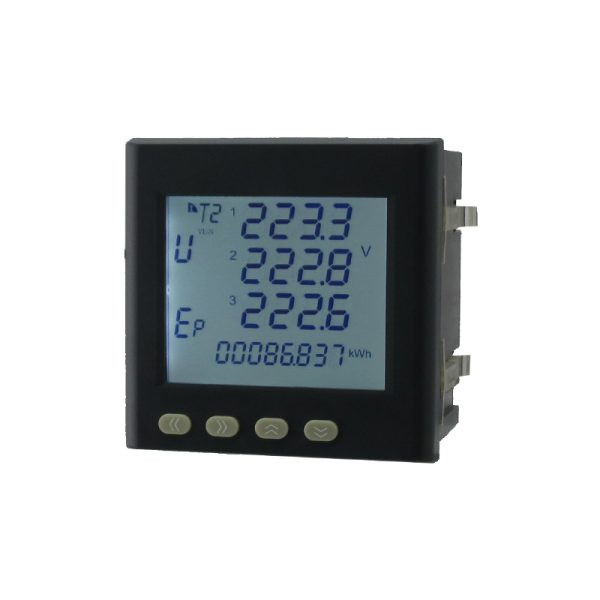

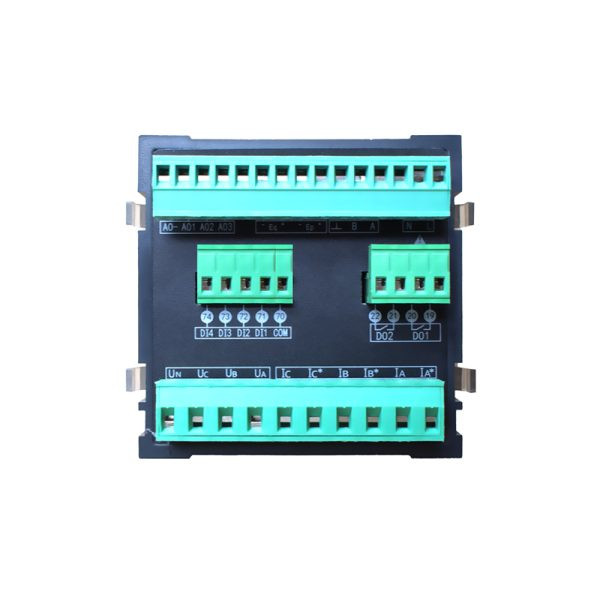

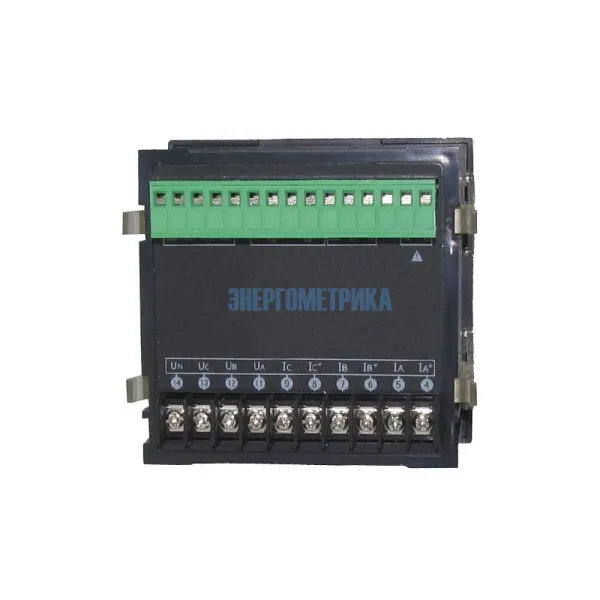

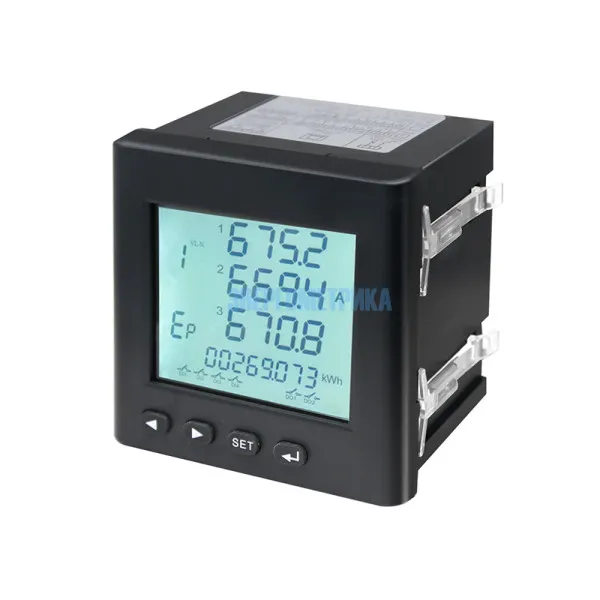

EnergoM-94-J - Трехфазный измеритель параметров электроэнергии для монтажа на панели
Трехфазный измеритель параметров электроэнергии EnergoM-94-J обладает высокой точностью и большим количеством измеряемых параметров.
EnergoM-94-J является идеальным выбором для мониторинга и управления системами распределения электроэнергии.
Он обеспечивает индивидуальный монитор 31-й гармоники и другие расширенные электрические параметры, которые могут помочь пользователям получить четкое представление о текущем качестве электросети.
Особенности:
- Класс точности 0,2;
- Класс 0,5 для активной энергии (кВтч), соответствует стандарту IEC 62053-22;
- Вход по току: 1 А или 5 А;
- Источник питания 85-265 В AC/DC;
- Связь RS-485 Modbus RTU;
- Размер крепления панели 96 *96 мм;
- Технология ITF: защита входов и выходов от гальванической изоляции;
- Возможность записи и считывания нескольких тарифов по желанию, до 3 месяцев;
- 31 - я индивидуальная гармоника;
- Различные расширенные электрические параметры могут отображать состояние электросети на месте (максимальная нагрузка / дисбаланс / коэффициент усиления / K-фактор);
- Запись данных об энергии по нескольким тарифам;
- Предоставляет данные о максимальной нагрузке, несбалансированносте сети, отклонения напряжения и тока;
- 50 записей списка SOE в памяти;
- С 2-канальным импульсным выходом (PO) для подсчета активной и реактивной энергии;
- Опционально: 2 * AO может использоваться вместо передатчика электроэнергии;
- Опционально: порт 2*DO для дистанционного управления;
- Опционально: порт 4* DI для сбора сигнала от другого оборудования на объекте;
- Опционально: порт Ethernet, MODBUS-RTU.
| Технические характеристики трехфазного измерителя параметров электроэнергии EnergoM-94-J | ||
| Измерение тока на входах (TRMS) | ||
| Вторичный трансформатор тока | 1A или 5A | |
| Диапазон измерений | 0 ... 11 кА | |
| Входное потребление | меньше 0.2 ВА | |
| Измерение напряжения (TRMS) | ||
| Прямое измерение | 18 ... 400 В переменного тока | |
| Вторичный PT | 100 В переменного тока или 400 В переменного тока | |
| Частота | 50 или 60 Гц | |
| Входное потребление | меньше 0.2 ВА | |
| Измерение электрической мощности (IEC 61557-12) | ||
| Точность (V,I) | 0.20% | |
| Точность (P,Q) | 0.50% | |
| Измерение частоты | ||
| Диапазон измерений | 45...65 Гц | |
| Точность | ±0,02Гц | |
| Энергетическая точность | ||
| Активная энергия | Класс 0.5 (IEC 62053-22) | |
| Реактивная энергия | Класс 1.0 (IEC 62053-23) | |
| Вспомогательный источник питания | ||
| Переменное напряжение | 85~265 ± 10 % AC/DC | |
| Частота | 50/60 Гц | |
| Потребление | меньше 10 ВА | |
| Порт ввода-вывода, конфигурация в качестве информации для заказа | ||
| Оптические выходы (PO) | 2* Импульсный, 1600 имп/кВтч | |
| Релейные выходы (DO) | 2* 5A при 250 В переменного тока или 5A при 30 В постоянного тока | |
| Входы состояния (DI) |
4* Сухой контакт |
|
| Аналоговый выход (AO) | 1* 4~20 мА, нагрузка 100 кОм | |
| Изоляция | Переменный ток 4 кВ r.m.s | |
| Связь | ||
| Связь | RS485 (полудуплексный режим с 2/3 проводами) | |
| Протокол | Режим Modbus RTU | |
| Скорость MODBUS | 4800/9600 бод | |
| Таблица выбора характеристик | |||||||||||||||||||
| EnergoM-94-E | EnergoM-94-DR | EnergoM-94-L | EnergoM-94-Z | EnergoM-94-Y | EnergoM-94-J | EnergoM-94-Q | |||||||||||||
| Измерительные функции | |||||||||||||||||||
| 3 линии 4 цифровых светодиодных дисплея | ● | - | - | - | - | - | - | ||||||||||||
| ЖК-дисплей с подсветкой | - | - | ● | ● | ● | ● | ● | ||||||||||||
| Точечный матричный ЖК-дисплей | - | ● | - | - | - | - | ● | ||||||||||||
| Напряжение (P-P, P-N) | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| Ток (P-N) | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| Частота | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| Общий коэффициент мощности и на фазу | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| Активная мощность и количество фаз | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| Реактивная мощность и на фазу | ● | ● | - | ● | ● | ● | ● | ||||||||||||
| Кажущаяся мощность и на фазу | ● | ● | - | ● | ● | ● | ● | ||||||||||||
| Потребляемая / генерируемая активная энергия | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| Потребляемая/ генерируемая реактивная энергия | ● | ● | - | ● | ● | ● | ● | ||||||||||||
| Время использования (TOU) | - | ○ | - | ○ | ● | ● | ● | ||||||||||||
| Гармонические искажения напряжения и тока (THD) | - | ○ | - | - | ● | ● | ● | ||||||||||||
| Индивидуальная гармоника¹ | - | ○ | - | - | ● | ● | ● | ||||||||||||
| Дисбаланс тока/напряжения² | - | ○ | - | - | - | ● | ● | ||||||||||||
| Максимальная потребность³ | - | ○ | - | - | - | ● | ● | ||||||||||||
| Отклонение напряжения4 | - | ○ | - | - | - | ● | ● | ||||||||||||
| Последовательность записи событий (SOE) | - | ○ | - | - | - | ● | ● | ||||||||||||
| Падение напряжения / мерцание | - | - | - | - | - | - | ● | ||||||||||||
| Захват формы сигнала | - | - | - | - | - | - | ● | ||||||||||||
| Память регистратора 128 МБ | - | - | - | - | - | - | ○ | ||||||||||||
| Точность | |||||||||||||||||||
| PMD (IEC 61557-12) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5s | 0.2 | 0.2 | ||||||||||||
| Активная энергия (IEC 62053-21/22) | 1.0 | 0.5 | 1.0 | 1.0 | 1.0 | 0.5s | 0.5s | ||||||||||||
| Реактивная энергия (IEC 62053-23/24) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1.0 | 1.0 | ||||||||||||
| Модуль расширения | |||||||||||||||||||
| Выходной импульс энергии (активный и реактивный) | ● | ● | ○ | ● | ● | ● | ● | ||||||||||||
| Аналоговые выходы (0/4~20 мА; 0~5 В) | - | - | - | ○ | ○ | ○ | ○ | ||||||||||||
| Цифровые входы/ выходы5 | - | ○ | - | ○ | ○ | ○ | ○ | ||||||||||||
| Связь | |||||||||||||||||||
| RS-485 | ○ | ● | ● | ● | ● | ● | ● | ||||||||||||
| Ethernet 10/100 МБ6 | - | - | - | - | ○ | ○ | ○ | ||||||||||||
| Протокол связи | |||||||||||||||||||
| Modbus RTU | ○ | ● | ● | ● | ● | ● | ● | ||||||||||||
| Profibus | - | - | - | ○ | ○ | ○ | ○ | ||||||||||||
● - функция включена ○ - опционально - - без этой функции
(1) EnergoM-94-DR обнаруживает 2~51, EnergoM-94-Y обнаруживает 2~15, EnergoM-94-J обнаруживает 2-31, EnergoM-94-Q обнаруживает 2~63
(2) Дисбаланс по умолчанию рассчитывается по значению электрического вектора, если требуется расчет абсолютного значения разделения фаз, пожалуйста, сообщите нам перед заказом
(3) Максимальное значение спроса по умолчанию рассчитывается методом 15-минутного скользящего окна, если требуется интервал блокировки, пожалуйста, сообщите нам перед заказом.
(4) Значение отклонения по умолчанию рассчитано при номинальном напряжении 220 В и 50 Гц, пожалуйста, уточните у нашего отдела продаж параметры вашей местной электросети.
(5) Стандарт - порт 4DI & 2DO, может быть изменен в соответствии с требованиями клиента, максимальная поддержка порта 6DI & 4DO
(6) Выберите протокол порта Ethernet, по умолчанию используйте MODBUS-TCP
- EnergoM-94-J_datasheet_EN.pdf 343.4 КB
