TF43 - Канальный датчик температуры с пассивным выходом
Артикул: TF43 (MF-06K)

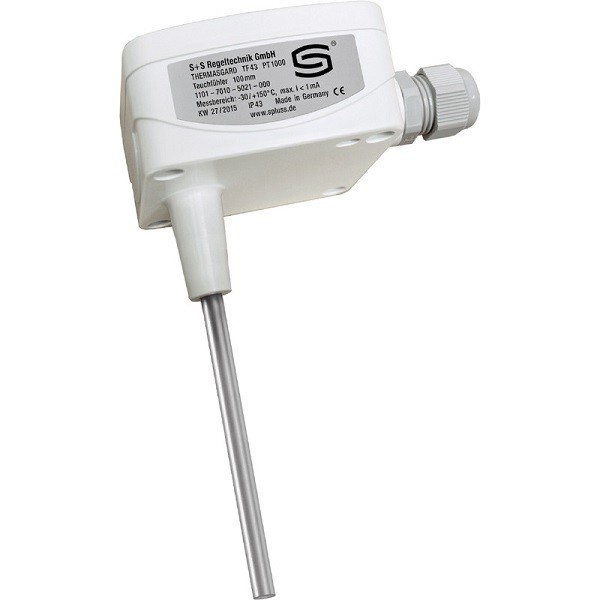

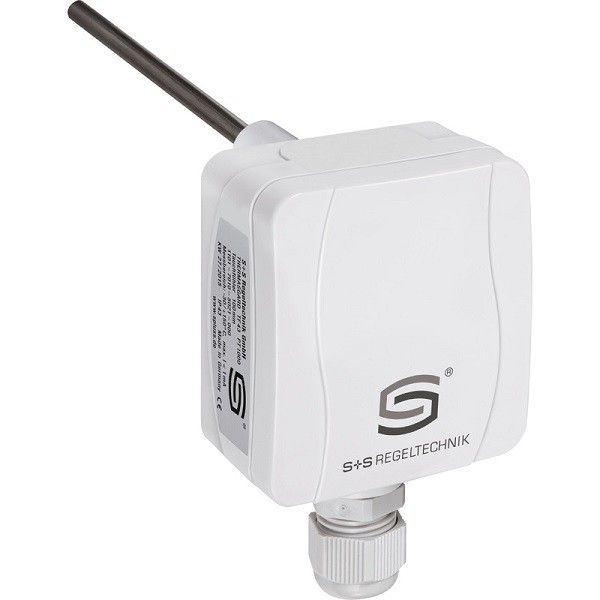

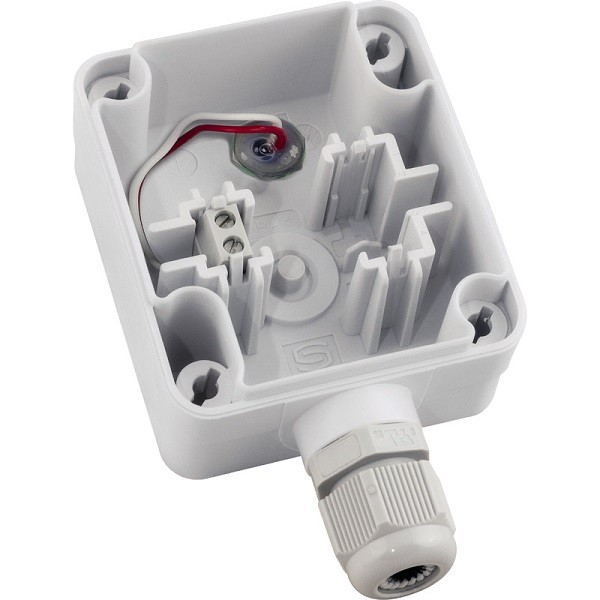

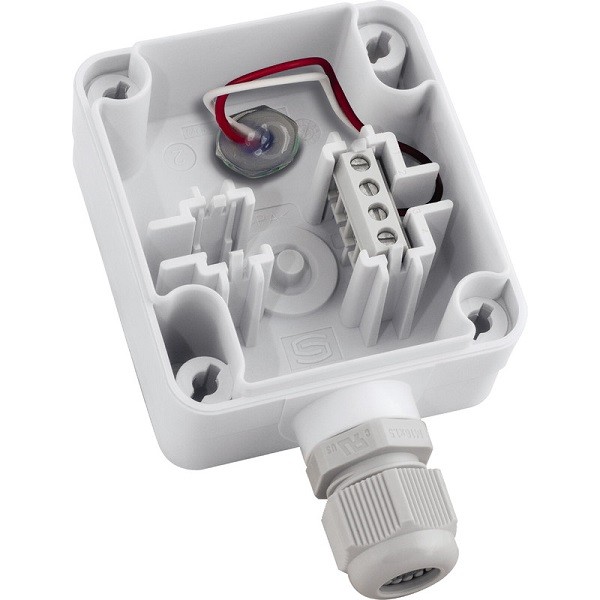

TF43 – канальный датчик температуры THERMASGARD® с пассивным выходом, корпус из ударопрочного пластика с защелкивающейся крышкой, прямой защитной трубкой.

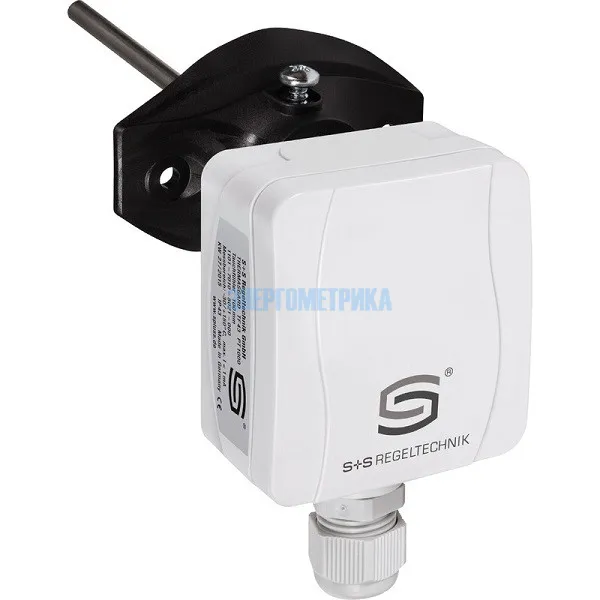

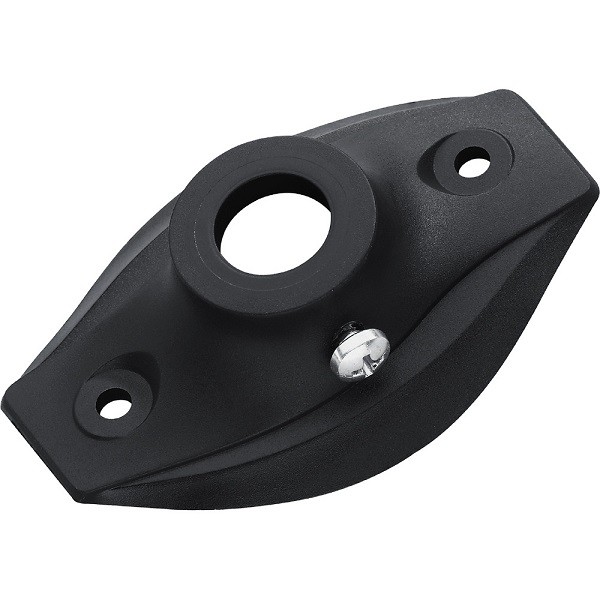

Вместе с датчиком TF43 заказывается присоединительный фланец MF-06-K из пластика с высокой ударной прочностью.
Канальный датчик TF43 предназначен для использования в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® TF43 Pt100 50mm | 1101-7010-1013-000 | ||
| THERMASGARD® TF43 Pt100 100mm | 1101-7010-1023-000 | ||
| THERMASGARD® TF43 NiTK 250mm | 1101-7011-0051-000 | ||
| THERMASGARD® TF43 NiTK 300mm | 1101-7011-0061-000 | ||
| THERMASGARD® TF43 NiTK 350mm | 1101-7011-0071-000 | ||
| THERMASGARD® TF43 NiTK 400mm | 1101-7011-0081-000 | ||
| THERMASGARD® TF43 NTC1,8K 50mm | 1101-7011-2011-000 | ||
| THERMASGARD® TF43 NTC1,8K 100mm | 1101-7011-2021-000 | ||
| THERMASGARD® TF43 NTC1,8K 150mm | 1101-7011-2031-000 | ||
| THERMASGARD® TF43 NTC1,8K 200mm | 1101-7011-2041-000 | ||
| THERMASGARD® TF43 NTC1,8K 250mm | 1101-7011-2051-000 | ||
| THERMASGARD® TF43 NTC1,8K 300mm | 1101-7011-2061-000 | ||
| THERMASGARD® TF43 NTC1,8K 350mm | 1101-7011-2071-000 | ||
| THERMASGARD® TF43 NTC1,8K 400mm | 1101-7011-2081-000 | ||
| THERMASGARD® TF43 NTC10K 50mm | 1101-7011-5011-000 | ||
| THERMASGARD® TF43 NTC10K 100mm | 1101-7011-5021-000 | ||
| THERMASGARD® TF43 NTC10K 150mm | 1101-7011-5031-000 | ||
| THERMASGARD® TF43 NTC10K 200mm | 1101-7011-5041-000 | ||
| THERMASGARD® TF43 NTC10K 250mm | 1101-7011-5051-000 | ||
| THERMASGARD® TF43 NTC10K 300mm | 1101-7011-5061-000 | ||
| THERMASGARD® TF43 NTC10K 350mm | 1101-7011-5071-000 | ||
| THERMASGARD® TF43 NTC10K 400mm | 1101-7011-5081-000 | ||
| THERMASGARD® TF43 NTC20K 50mm | 1101-7011-6011-000 | ||
| THERMASGARD® TF43 NTC20K 100mm | 1101-7011-6021-000 | ||
| THERMASGARD® TF43 NTC20K 150mm | 1101-7011-6031-000 | ||
| THERMASGARD® TF43 NTC20K 200mm | 1101-7011-6041-000 | ||
| THERMASGARD® TF43 NTC20K 250mm | 1101-7011-6051-000 | ||
| THERMASGARD® TF43 NTC20K 300mm | 1101-7011-6061-000 | ||
| THERMASGARD® TF43 NTC20K 350mm | 1101-7011-6071-000 | ||
| THERMASGARD® TF43 NTC20K 400mm | 1101-7011-6081-000 | ||
| THERMASGARD® TF43 LM235Z 50mm | 1101-7012-1011-000 | ||
| THERMASGARD® TF43 LM235Z 100mm | 1101-7012-1021-000 | ||
| THERMASGARD® TF43 LM235Z 150mm | 1101-7012-1031-000 | ||
| THERMASGARD® TF43 LM235Z 200mm | 1101-7012-1041-000 | ||
| THERMASGARD® TF43 LM235Z 250mm | 1101-7012-1051-000 | ||
| THERMASGARD® TF43 LM235Z 300mm | 1101-7012-1061-000 | ||
| THERMASGARD® TF43 LM235Z 350mm | 1101-7012-1071-000 | ||
| THERMASGARD® TF43 LM235Z 400mm | 1101-7012-1081-000 |
Присоединительные фланцы MF-06-K из пластика Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики канального датчика температуры TF43 | ||||||||||||||||
| Диапазон измерения: | −30 ...+150 °C (Tмax NTC = +150 °C, Tмax LM235Z = +125 °C) |
|||||||||||||||
| Чувствительные элементы ⁄ выход: | 100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET, пассивный (Perfect Sensor Protection) (опционально также с двумя чувствительными элементами) | |||||||||||||||
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально) | |||||||||||||||
| Измерительный ток: | прибл. 1 мА | |||||||||||||||
| Сопротивление изоляции: | ≥100 МОм, при +20 °C (500 В постоянного тока) | |||||||||||||||
| Температура окружающей среды: | −20 ... +100 °C | |||||||||||||||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) |
|||||||||||||||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 ⁄ Tyr 01) | |||||||||||||||
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм | |||||||||||||||
| Электрическое подключение: | 0,14–1,5 мм², по винтовым зажимам на плате | |||||||||||||||
| Защитная трубка: | высококачественная сталь V4A (1.4571), Ø = 6 мм, установочная длина (EL) = 50–400 мм (см. таблицу) | |||||||||||||||
| Допустимая относительная влажность воздуха: | < 95 % отн. вл., без конденсата | |||||||||||||||
| Класс защиты: | III (согласно EN 60 730) | |||||||||||||||
| Степень защиты: | IP 54 (согласно EN 60 529) | |||||||||||||||
| ПРИНАДЛЕЖНОСТИ | ||||||||||||||||
| MF-15-K | Присоединительный фланец из пластика, 56,8 x 84,3 мм, проходное сечение трубы Ø = 15,2 мм, Tмax = +100 °C | |||||||||||||||
| TH08-ms⁄xx | Погружная гильза из никелированной латуни, Ø = 8 мм, Tмax = +150 °C, pмax = 10 бар | |||||||||||||||
| TH08-VA⁄xx | Погружная гильза из высококачественной стали V4A (1.4571), Ø = 8 мм, Tмax = +600 °C, pмax = 40 бар | |||||||||||||||
| TH08-VA⁄xx⁄ 90 | Погружная гильза из высококачественной стали V4A (1.4571), с горловиной (90 мм), Ø = 8 мм, Tмax = +600 °C, pмax = 40 бар | |||||||||||||||
- TF43_datasheet_2023_RU.pdf 982.1 КB
- TF43_manual_2023_RU.pdf 961.5 КB
