TF65 - Канальный датчик температуры с пассивным выходом
Артикул: TF65 (MF-06K)

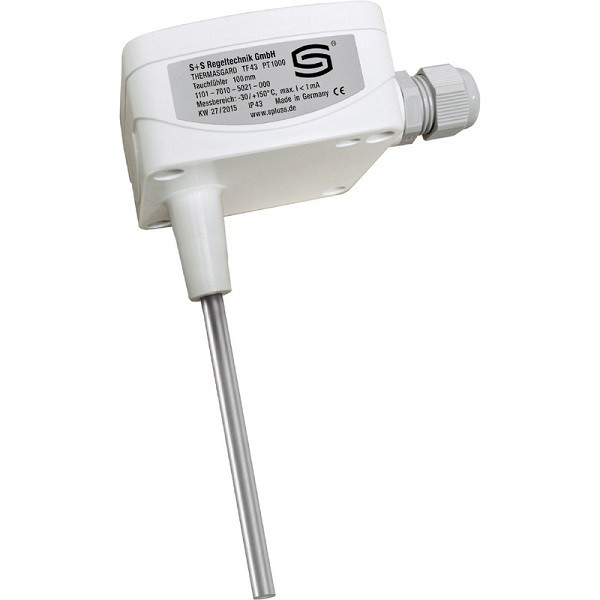

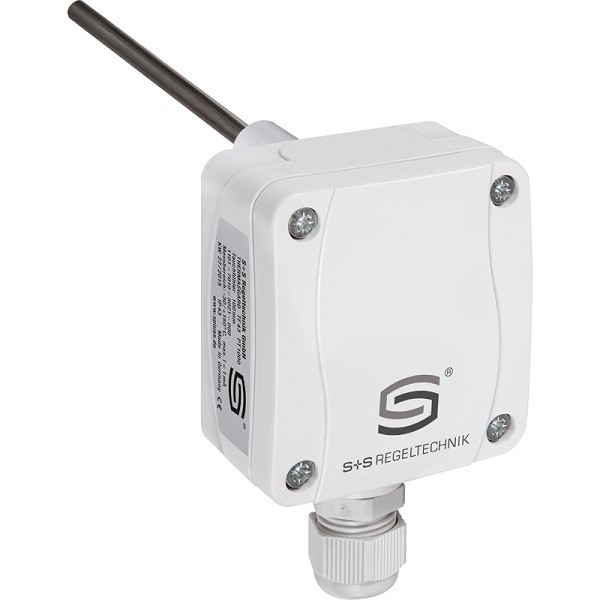

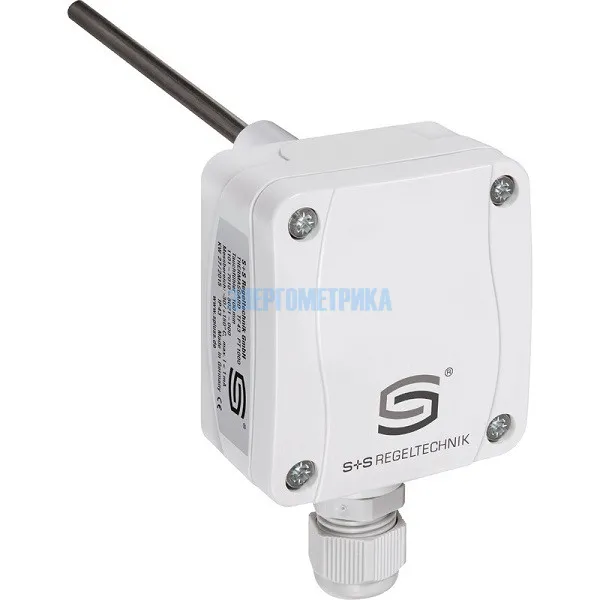

TF65 – канальный датчик температуры THERMASGARD® с пассивным выходом, корпус из ударопрочного пластика, крышка корпуса с быстрозаворачиваемыми винтами, прямой защитной трубкой.

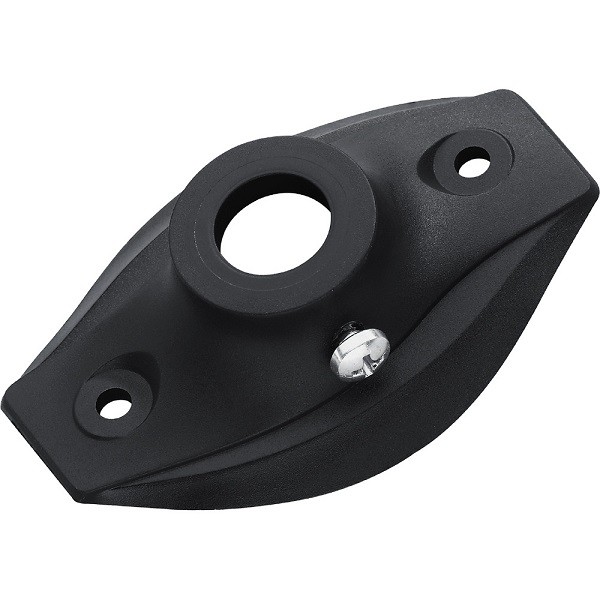

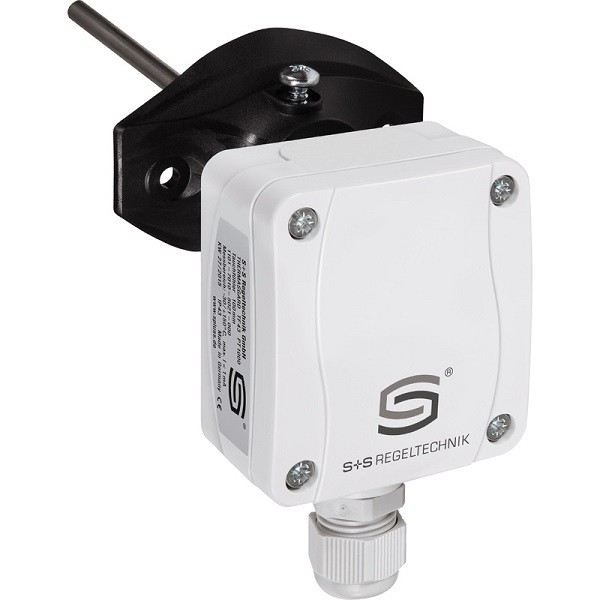

Вместе с датчиком TF65 заказывается присоединительный фланец MF-06-K из пластика с высокой ударной прочностью.
Канальный датчик TF65 предназначен для использования в воздушных потоках, для измерения температуры газообразных сред – например, в вентиляционных каналах и каналах систем кондиционирования воздуха.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® TF65 Pt100 50mm | 1101-7020-1013-000 | |||
| THERMASGARD® TF65 Pt100 100mm | 1101-7020-1023-000 | |||
| THERMASGARD® TF65 Pt100 150mm | 1101-7020-1033-000 | |||
| THERMASGARD® TF65 Pt100 200mm | 1101-7020-1043-000 | |||
| THERMASGARD® TF65 Pt100 250mm | 1101-7020-1053-000 | |||
| THERMASGARD® TF65 Pt100 300mm | 1101-7020-1063-000 | |||
| THERMASGARD® TF65 Pt100 350mm | 1101-7020-1073-000 | |||
| THERMASGARD® TF65 Pt100 400mm | 1101-7020-1083-000 | |||
| THERMASGARD® TF65 Pt1000 50mm | 1101-7020-5011-000 | |||
| THERMASGARD® TF65 Pt1000 100mm | 1101-7020-5021-000 | |||
| THERMASGARD® TF65 Pt1000 150mm | 1101-7020-5031-000 | |||
| THERMASGARD® TF65 Pt1000 200mm | 1101-7020-5041-000 | |||
| THERMASGARD® TF65 Pt1000 250mm | 1101-7020-5051-000 | |||
| THERMASGARD® TF65 Pt1000 300mm | 1101-7020-5061-000 | |||
| THERMASGARD® TF65 Pt1000 350mm | 1101-7020-5071-000 | |||
| THERMASGARD® TF65 Pt1000 400mm | 1101-7020-5081-000 | |||
| THERMASGARD® TF65 Pt1000A 50mm | 1101-7020-6013-000 | |||
| THERMASGARD® TF65 Pt1000A 100mm | 1101-7020-6023-000 | |||
| THERMASGARD® TF65 Pt1000A 150mm | 1101-7020-6033-000 | |||
| THERMASGARD® TF65 Pt1000A 200mm | 1101-7020-6043-000 | |||
| THERMASGARD® TF65 Pt1000A 250mm | 1101-7020-6053-000 | |||
| THERMASGARD® TF65 Pt1000A 300mm | 1101-7020-6063-000 | |||
| THERMASGARD® TF65 Pt1000A 350mm | 1101-7020-6073-000 | |||
| THERMASGARD® TF65 Pt1000A 400mm | 1101-7020-6083-000 | |||
| THERMASGARD® TF65 Ni1000 50mm | 1101-7020-9011-000 | |||
| THERMASGARD® TF65 Ni1000 100mm | 1101-7020-9021-000 | |||
| THERMASGARD® TF65 Ni1000 150mm | 1101-7020-9031-000 | |||
| THERMASGARD® TF65 Ni1000 200mm | 1101-7020-9041-000 | |||
| THERMASGARD® TF65 Ni1000 250mm | 1101-7020-9051-000 | |||
| THERMASGARD® TF65 Ni1000 300mm | 1101-7020-9061-000 | |||
| THERMASGARD® TF65 Ni1000 350mm | 1101-7020-9071-000 | |||
| THERMASGARD® TF65 Ni1000 400mm | 1101-7020-9081-000 | |||
| THERMASGARD® TF65 NiTK 50mm | 1101-7021-0011-000 | |||
| THERMASGARD® TF65 NiTK 100mm | 1101-7021-0021-000 | |||
| THERMASGARD® TF65 NiTK 150mm | 1101-7021-0031-000 | |||
| THERMASGARD® TF65 NiTK 200mm | 1101-7021-0041-000 | |||
| THERMASGARD® TF65 NiTK 250mm | 1101-7021-0051-000 | |||
| THERMASGARD® TF65 NiTK 300mm | 1101-7021-0061-000 | |||
| THERMASGARD® TF65 NiTK 350mm | 1101-7021-0071-000 | |||
| THERMASGARD® TF65 NiTK 400mm | 1101-7021-0081-000 | |||
| THERMASGARD® TF65 NTC1,8K 50mm | 1101-7021-2011-000 | |||
| THERMASGARD® TF65 NTC1,8K 100mm | 1101-7021-2021-000 | |||
| THERMASGARD® TF65 NTC1,8K 150mm | 1101-7021-2031-000 | |||
| THERMASGARD® TF65 NTC1,8K 200mm | 1101-7021-2041-000 | |||
| THERMASGARD® TF65 NTC1,8K 250mm | 1101-7021-2051-000 | |||
| THERMASGARD® TF65 NTC1,8K 300mm | 1101-7021-2061-000 | |||
| THERMASGARD® TF65 NTC1,8K 350mm | 1101-7021-2071-000 | |||
| THERMASGARD® TF65 NTC1,8K 400mm | 1101-7021-2081-000 | |||
| THERMASGARD® TF65 NTC10K 50mm | 1101-7021-5011-000 | |||
| THERMASGARD® TF65 NTC10K 100mm | 1101-7021-5021-000 | |||
| THERMASGARD® TF65 NTC10K 150mm | 1101-7021-5031-000 | |||
| THERMASGARD® TF65 NTC10K 200mm | 1101-7021-5041-000 | |||
| THERMASGARD® TF65 NTC10K 250mm | 1101-7021-5051-000 | |||
| THERMASGARD® TF65 NTC10K 300mm | 1101-7021-5061-000 | |||
| THERMASGARD® TF65 NTC10K 350mm | 1101-7021-5071-000 | |||
| THERMASGARD® TF65 NTC10K 400mm | 1101-7021-5081-000 | |||
| THERMASGARD® TF65 NTC20K 50mm | 1101-7021-6011-000 | |||
| THERMASGARD® TF65 NTC20K 100mm | 1101-7021-6021-000 | |||
| THERMASGARD® TF65 NTC20K 150mm | 1101-7021-6031-000 | |||
| THERMASGARD® TF65 NTC20K 200mm | 1101-7021-6041-000 | |||
| THERMASGARD® TF65 NTC20K 250mm | 1101-7021-6051-000 | |||
| THERMASGARD® TF65 NTC20K 300mm | 1101-7021-6061-000 | |||
| THERMASGARD® TF65 NTC20K 350mm | 1101-7021-6071-000 | |||
| THERMASGARD® TF65 NTC20K 400mm | 1101-7021-6081-000 | |||
| THERMASGARD® TF65 LM235Z 50mm | 1101-7022-1011-000 | |||
| THERMASGARD® TF65 LM235Z 100mm | 1101-7022-1021-000 | |||
| THERMASGARD® TF65 LM235Z 150mm | 1101-7022-1031-000 | |||
| THERMASGARD® TF65 LM235Z 200mm | 1101-7022-1041-000 | |||
| THERMASGARD® TF65 LM235Z 250mm | 1101-7022-1051-000 | |||
| THERMASGARD® TF65 LM235Z 300mm | 1101-7022-1061-000 | |||
| THERMASGARD® TF65 LM235Z 350mm | 1101-7022-1071-000 | |||
| THERMASGARD® TF65 LM235Z 400mm | 1101-7022-1081-000 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Присоединительные фланцы MF-06-K из пластика Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| Технические характеристика канального датчика температуры TF65 | ||||||||||||||||
| Диапазон измерения: | −30 ...+150 °C (Tмax NTC = +150 °C, Tмax LM235Z = +125 °C) |
|||||||||||||||
| Чувствительные элементы ⁄ выход: | PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET, пассивный (Perfect Sensor Protection) (опционально также с двумя чувствительными элементами) | |||||||||||||||
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально) | |||||||||||||||
| Измерительный ток: | прибл. 1 мА | |||||||||||||||
| Сопротивление изоляции: | ≥ 100 МОм, при +20 °C (500 В постоянного тока) | |||||||||||||||
| Температура окружающей среды: | -20 ... +100 °C | |||||||||||||||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) TF 65 с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц) |
|||||||||||||||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1) | |||||||||||||||
| Присоединение кабеля: | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 в соответствии с DIN EN 61076-2-101 (опция по запросу) | |||||||||||||||

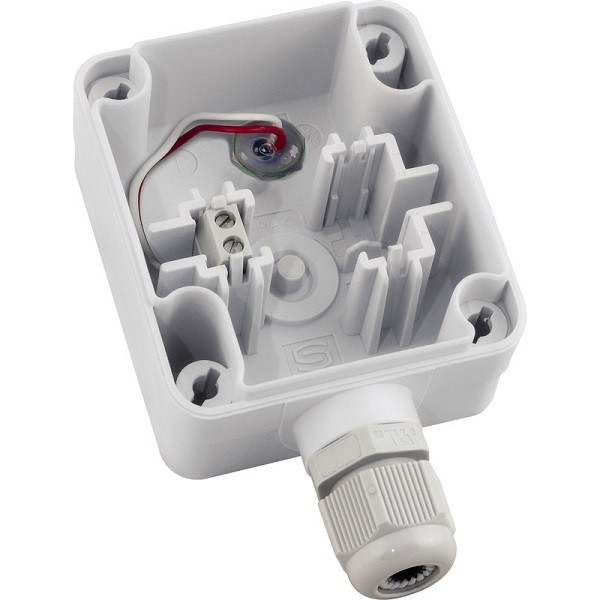

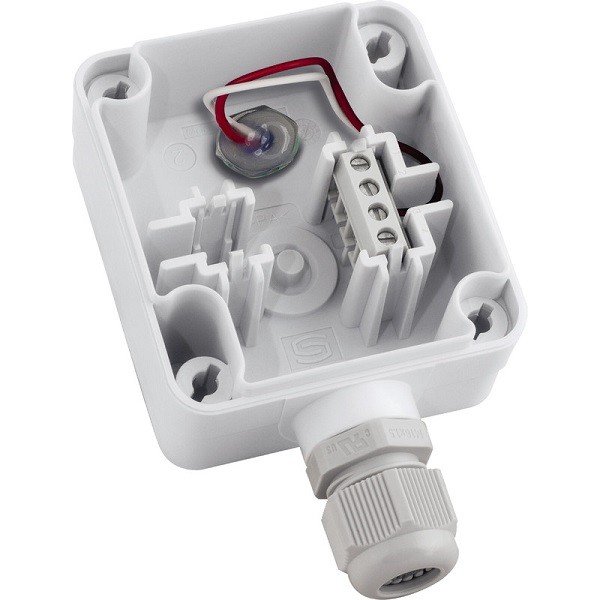

| Электрическое подключение: | 0,14–1,5 мм², по винтовым зажимам на плате | |||||||||||||||
| Защитная трубка: | высококачественная сталь V4A (1.4571), Ø = 6 мм, установочная длина (EL) = 50–400 мм (см. таблицу) | |||||||||||||||
| Допустимая относительная влажность воздуха: | < 95% отн. вл., без конденсата | |||||||||||||||
| Класс защиты: | III (согласно EN 60 730) | |||||||||||||||
| Степень защиты: | IP 67 (согласно EN 60 529) | |||||||||||||||
| ПРИНАДЛЕЖНОСТИ | ||||||||||||||||
| MF-15-K | Присоединительный фланец из пластика, 56,8 x 84,3 мм, проходное сечение трубы Ø = 15,2 мм, Tмax = +100 °C | |||||||||||||||
| TH08-ms⁄xx | Погружная гильза из никелированной латуни, Ø = 8 мм, Tмax = +150 °C, pмax = 10 бар | |||||||||||||||
| TH08-VA⁄xx | Погружная гильза из высококачественной стали V4A (1.4571), Ø = 8 мм, Tмax = +600 °C, pмax = 40 бар | |||||||||||||||
| TH08-VA⁄xx⁄ 90 | Погружная гильза из высококачественной стали V4A (1.4571), с горловиной (90 мм), Ø = 8 мм, Tмax = +600 °C, pмax = 40 бар | |||||||||||||||
- TF65_datasheet_2023_RU.pdf 982.7 КB
- TF65_manual_2023_RU.pdf 961.5 КB
