TF54 - Канальный датчик температуры с пассивным выходом
Артикул: TF54 (MF-06M)

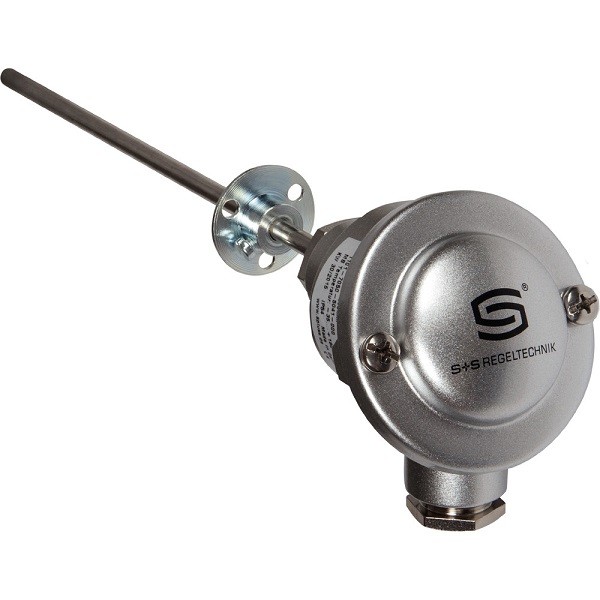

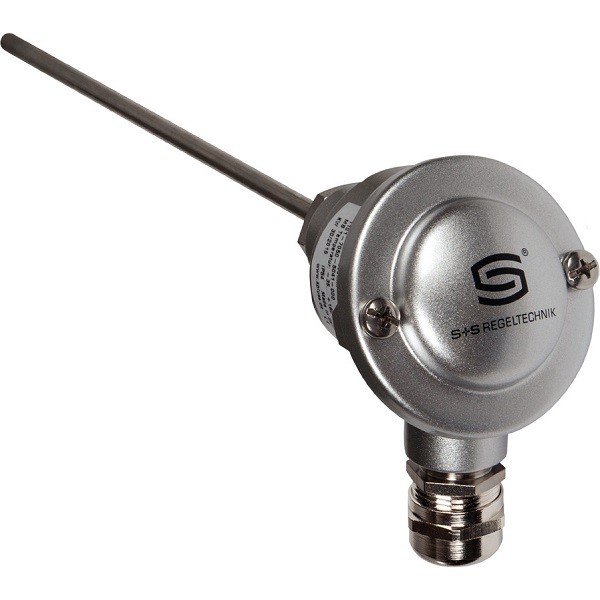

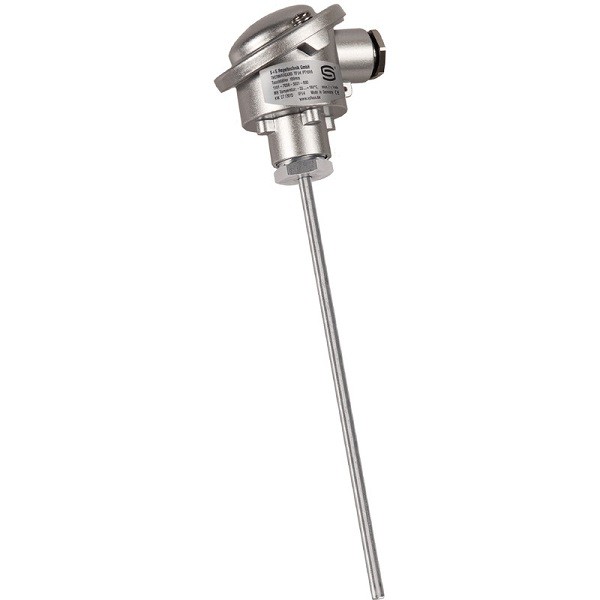

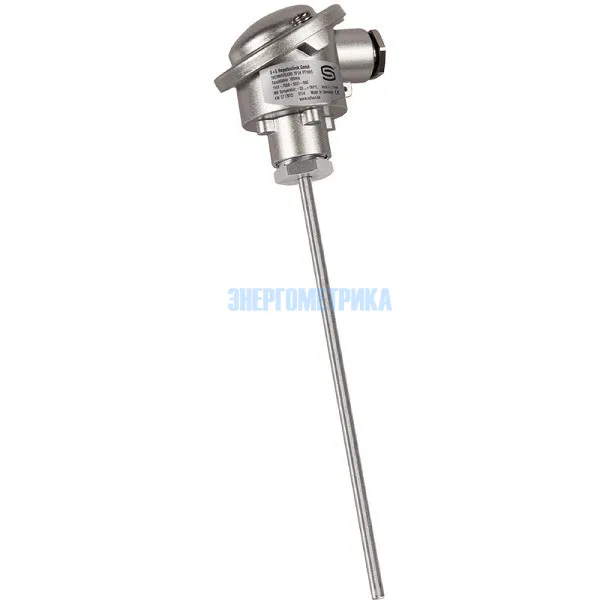

TF54 - Канальный датчик температуры THERMASGARD® с прямой защитной трубой, присоединительная головка из алюминия.

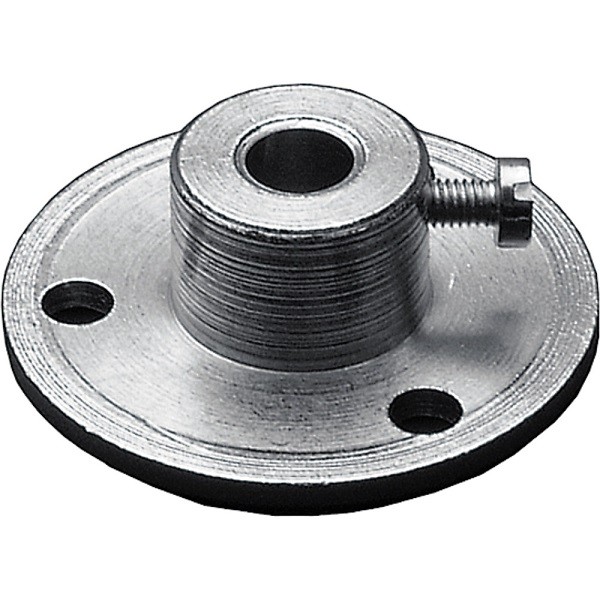

Вместе с канальным датчиком TF54 заказывается присоединительный фланец MF-06-M из металла.
Датчик TF54 используется в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом.
Доступные конфигурации
| 1101-7050-1013-000 | THERMASGARD® TF54 Pt100 50mm | 1101-7050-1013-000 |
| 1101-7050-1023-000 | THERMASGARD® TF54 Pt100 100mm | 1101-7050-1023-000 |
| 1101-7050-1033-000 | THERMASGARD® TF54 Pt100 150mm | 1101-7050-1033-000 |
| 1101-7050-1043-000 | THERMASGARD® TF54 Pt100 200mm | 1101-7050-1043-000 |
| 1101-7050-1053-000 | THERMASGARD® TF54 Pt100 250mm | 1101-7050-1053-000 |
| 1101-7050-1063-000 | THERMASGARD® TF54 Pt100 300mm | 1101-7050-1063-000 |
| 1101-7050-1083-000 | THERMASGARD® TF54 Pt100 400mm | 1101-7050-1083-000 |
| 1101-7050-5011-000 | THERMASGARD® TF54 Pt1000 50mm | 1101-7050-5011-000 |
| 1101-7050-5021-000 | THERMASGARD® TF54 Pt1000 100mm | 1101-7050-5021-000 |
| 1101-7050-5031-000 | THERMASGARD® TF54 Pt1000 150mm | 1101-7050-5031-000 |
| 1101-7050-5041-000 | THERMASGARD® TF54 Pt1000 200mm | 1101-7050-5041-000 |
| 1101-7050-5051-000 | THERMASGARD® TF54 Pt1000 250mm | 1101-7050-5051-000 |
| 1101-7050-5061-000 | THERMASGARD® TF54 Pt1000 300mm | 1101-7050-5061-000 |
| 1101-7050-5081-000 | THERMASGARD® TF54 Pt1000 400mm | 1101-7050-5081-000 |
| 1101-7050-9011-000 | THERMASGARD® TF54 Ni1000 50mm | 1101-7050-9011-000 |
| 1101-7050-9021-000 | THERMASGARD® TF54 Ni1000 100mm | 1101-7050-9021-000 |
| 1101-7050-9031-000 | THERMASGARD® TF54 Ni1000 150mm | 1101-7050-9031-000 |
| 1101-7050-9041-000 | THERMASGARD® TF54 Ni1000 200mm | 1101-7050-9041-000 |
| 1101-7050-9051-000 | THERMASGARD® TF54 Ni1000 250mm | 1101-7050-9051-000 |
| 1101-7050-9061-000 | THERMASGARD® TF54 Ni1000 300mm | 1101-7050-9061-000 |
| 1101-7050-9081-000 | THERMASGARD® TF54 Ni1000 400mm | 1101-7050-9081-000 |
| 1101-7051-0011-000 | THERMASGARD® TF54 NiTK 50mm | 1101-7051-0011-000 |
| 1101-7051-0021-000 | THERMASGARD® TF54 NiTK 100mm | 1101-7051-0021-000 |
| 1101-7051-0031-000 | THERMASGARD® TF54 NiTK 150mm | 1101-7051-0031-000 |
| 1101-7051-0041-000 | THERMASGARD® TF54 NiTK 200mm | 1101-7051-0041-000 |
| 1101-7051-0051-000 | THERMASGARD® TF54 NiTK 250mm | 1101-7051-0051-000 |
| 1101-7051-0061-000 | THERMASGARD® TF54 NiTK 300mm | 1101-7051-0061-000 |
| 1101-7051-0081-000 | THERMASGARD® TF54 NiTK 400mm | 1101-7051-0081-000 |
| 1101-7051-2011-000 | THERMASGARD® TF54 NTC1,8K 50mm | 1101-7051-2011-000 |
| 1101-7051-2021-000 | THERMASGARD® TF54 NTC1,8K 100mm | 1101-7051-2021-000 |
| 1101-7051-2031-000 | THERMASGARD® TF54 NTC1,8K 150mm | 1101-7051-2031-000 |
| 1101-7051-2041-000 | THERMASGARD® TF54 NTC1,8K 200mm | 1101-7051-2041-000 |
| 1101-7051-2051-000 | THERMASGARD® TF54 NTC1,8K 250mm | 1101-7051-2051-000 |
| 1101-7051-2061-000 | THERMASGARD® TF54 NTC1,8K 300mm | 1101-7051-2061-000 |
| 1101-7051-2081-000 | THERMASGARD® TF54 NTC1,8K 400mm | 1101-7051-2081-000 |
| 1101-7051-5011-000 | THERMASGARD® TF54 NTC10K 50mm | 1101-7051-5011-000 |
| 1101-7051-5021-000 | THERMASGARD® TF54 NTC10K 100mm | 1101-7051-5021-000 |
| 1101-7051-5031-000 | THERMASGARD® TF54 NTC10K 150mm | 1101-7051-5031-000 |
| 1101-7051-5041-000 | THERMASGARD® TF54 NTC10K 200mm | 1101-7051-5041-000 |
| 1101-7051-5051-000 | THERMASGARD® TF54 NTC10K 250mm | 1101-7051-5051-000 |
| 1101-7051-5061-000 | THERMASGARD® TF54 NTC10K 300mm | 1101-7051-5061-000 |
| 1101-7051-5081-000 | THERMASGARD® TF54 NTC10K 400mm | 1101-7051-5081-000 |
| 1101-7051-6011-000 | THERMASGARD® TF54 NTC20K 50mm | 1101-7051-6011-000 |
| 1101-7051-6021-000 | THERMASGARD® TF54 NTC20K 100mm | 1101-7051-6021-000 |
| 1101-7051-6031-000 | THERMASGARD® TF54 NTC20K 150mm | 1101-7051-6031-000 |
| 1101-7051-6041-000 | THERMASGARD® TF54 NTC20K 200mm | 1101-7051-6041-000 |
| 1101-7051-6051-000 | THERMASGARD® TF54 NTC20K 250mm | 1101-7051-6051-000 |
| 1101-7051-6061-000 | THERMASGARD® TF54 NTC20K 300mm | 1101-7051-6061-000 |
| 1101-7051-6081-000 | THERMASGARD® TF54 NTC20K 400mm | 1101-7051-6081-000 |
| 1101-7052-1011-000 | THERMASGARD® TF54 LM235Z 50mm | 1101-7052-1011-000 |
| 1101-7052-1021-000 | THERMASGARD® TF54 LM235Z 100mm | 1101-7052-1021-000 |
| 1101-7052-1031-000 | THERMASGARD® TF54 LM235Z 150mm | 1101-7052-1031-000 |
| 1101-7052-1041-000 | THERMASGARD® TF54 LM235Z 200mm | 1101-7052-1041-000 |
| 1101-7052-1051-000 | THERMASGARD® TF54 LM235Z 250mm | 1101-7052-1051-000 |
| 1101-7052-1061-000 | THERMASGARD® TF54 LM235Z 300mm | 1101-7052-1061-000 |
| 1101-7052-1081-000 | THERMASGARD® TF54 LM235Z 400mm | 1101-7052-1081-000 |
| 1101-7070-1013-000 | THERMASGARD® TF54 Pt100 50mm KV | 1101-7070-1013-000 |
| 1101-7070-1023-000 | THERMASGARD® TF54 Pt100 100mm KV | 1101-7070-1023-000 |
| 1101-7070-1033-000 | THERMASGARD® TF54 Pt100 150mm KV | 1101-7070-1033-000 |
| 1101-7070-1043-000 | THERMASGARD® TF54 Pt100 200mm KV | 1101-7070-1043-000 |
| 1101-7070-1053-000 | THERMASGARD® TF54 Pt100 250mm KV | 1101-7070-1053-000 |
| 1101-7070-1063-000 | THERMASGARD® TF54 Pt100 300mm KV | 1101-7070-1063-000 |
| 1101-7070-1083-000 | THERMASGARD® TF54 Pt100 400mm KV | 1101-7070-1083-000 |
| 1101-7070-5011-000 | THERMASGARD® TF54 Pt1000 50mm KV | 1101-7070-5011-000 |
| 1101-7070-5021-000 | THERMASGARD® TF54 Pt1000 100mm KV | 1101-7070-5021-000 |
| 1101-7070-5031-000 | THERMASGARD® TF54 Pt1000 150mm KV | 1101-7070-5031-000 |
| 1101-7070-5041-000 | THERMASGARD® TF54 Pt1000 200mm KV | 1101-7070-5041-000 |
| 1101-7070-5051-000 | THERMASGARD® TF54 Pt1000 250mm KV | 1101-7070-5051-000 |
| 1101-7070-5061-000 | THERMASGARD® TF54 Pt1000 300mm KV | 1101-7070-5061-000 |
| 1101-7070-5081-000 | THERMASGARD® TF54 Pt1000 400mm KV | 1101-7070-5081-000 |
| 2Z01-4111-0100-011 | THERMASGARD® TF54 Pt100 50mm Q | 2Z01-4111-0100-011 |
| 2Z01-4111-0100-021 | THERMASGARD® TF54 Pt100 100mm Q | 2Z01-4111-0100-021 |
| 2Z01-4111-0100-031 | THERMASGARD® TF54 Pt100 150mm Q | 2Z01-4111-0100-031 |
| 2Z01-4111-0100-041 | THERMASGARD® TF54 Pt100 200mm Q | 2Z01-4111-0100-041 |
| 2Z01-4111-0100-051 | THERMASGARD® TF54 Pt100 250mm Q | 2Z01-4111-0100-051 |
| 2Z01-4111-0100-061 | THERMASGARD® TF54 Pt100 300mm Q | 2Z01-4111-0100-061 |
| 2Z01-4111-0100-071 | THERMASGARD® TF54 Pt100 350mm Q | 2Z01-4111-0100-071 |
| 2Z01-4111-0100-081 | THERMASGARD® TF54 Pt100 400mm Q | 2Z01-4111-0100-081 |
| 2Z05-4111-0100-011 | THERMASGARD® TF54 Pt1000 50mm Q | 2Z05-4111-0100-011 |
| 2Z05-4111-0100-021 | THERMASGARD® TF54 Pt1000 100mm Q | 2Z05-4111-0100-021 |
| 2Z05-4111-0100-031 | THERMASGARD® TF54 Pt1000 150mm Q | 2Z05-4111-0100-031 |
| 2Z05-4111-0100-041 | THERMASGARD® TF54 Pt1000 200mm Q | 2Z05-4111-0100-041 |
| 2Z05-4111-0100-051 | THERMASGARD® TF54 Pt1000 250mm Q | 2Z05-4111-0100-051 |
| 2Z05-4111-0100-061 | THERMASGARD® TF54 Pt1000 300mm Q | 2Z05-4111-0100-061 |
| 2Z05-4111-0100-071 | THERMASGARD® TF54 Pt1000 350mm Q | 2Z05-4111-0100-071 |
| 2Z05-4111-0100-081 | THERMASGARD® TF54 Pt1000 400mm Q | 2Z05-4111-0100-081 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Присоединительные фланцы MF-06-M из металла Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| Технические характеристики каналоного датчика температуры TF54 | ||||||||||||||||
| Диапазон измерения: | -35...+180 °C (Tмax NTC =150 °C, Tмax LМ235Z =125 °C) | |||||||||||||||
| Выход: | пассивный (опционально с двумя чувствительными элементами) PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET |
|||||||||||||||
| Температура окружающей среды: | -30...+ 70°C (измерительный преобразователь) | |||||||||||||||
| Тип подключения: | 2-проводное подключение (4-проводное подключение для PT100, опционально на другие датчики) | |||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V4A, O = 6 мм, установочная длина (EL) = 50 - 400 мм | |||||||||||||||
| Кабельное соединение: | резбовое соединение из металла (M 20 x 1,5); опционально с кабельным вводом, латунным, никелированным (M 20 x 1,5; с возможностью замены, внутренним диаметром 6-12 мм) или соединителем M12 в соответствии с DIN EN 61076-2-101 (по запросу) | |||||||||||||||

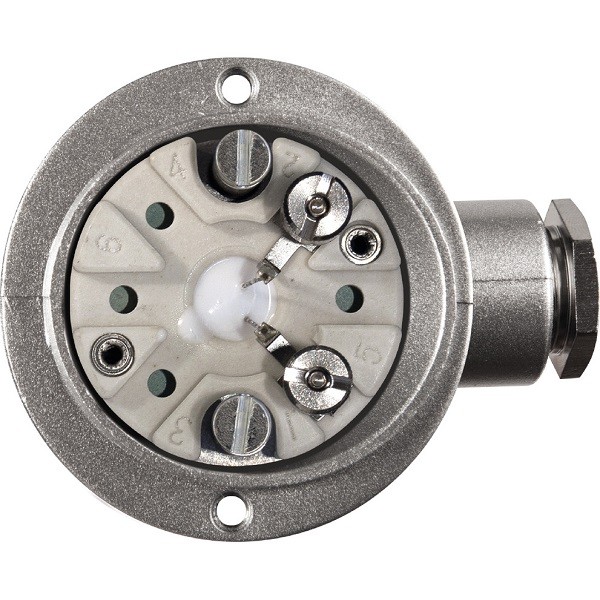

| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | |||||||||||||||

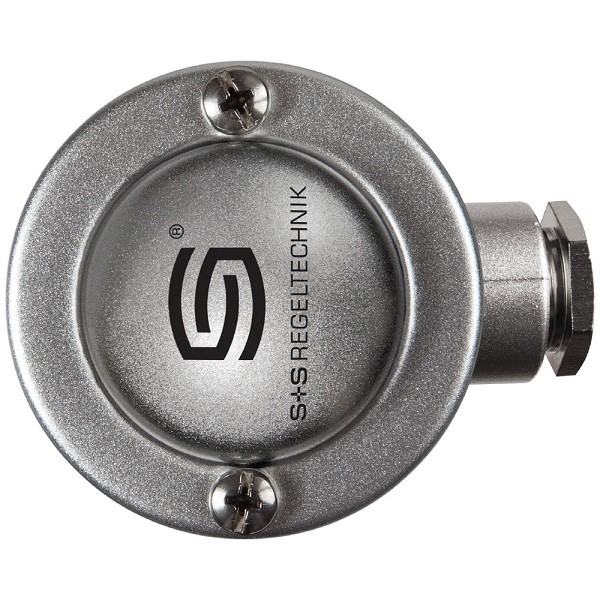

| Присоединительная головка: | Б-образной формы, алюминий, цвет белый алюминий аналогичен RAL 9006, М20 x 1,5 | |||||||||||||||
| Допустимая относительная влажность воздуха: | < 95% отн. вл., без конденсата | |||||||||||||||
| Степень защиты: | IP 54 (IP 65 опционально) | |||||||||||||||
- TF54_datasheet_2023_RU.pdf 808.5 КB
- TF54_manual_2023_RU.pdf 1010.9 КB
