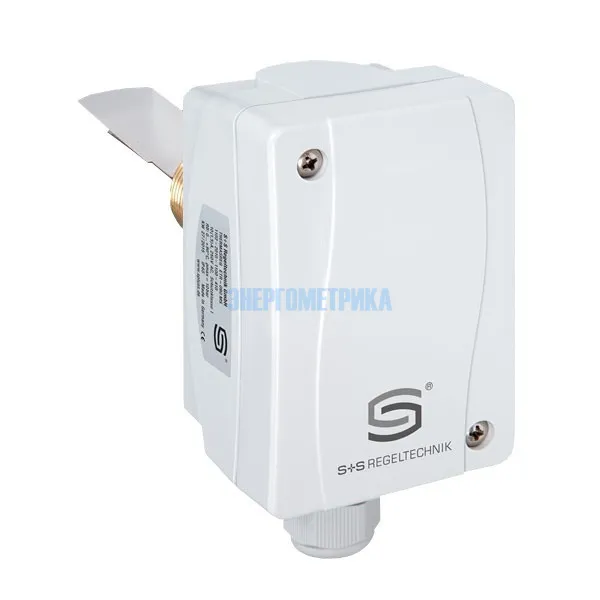

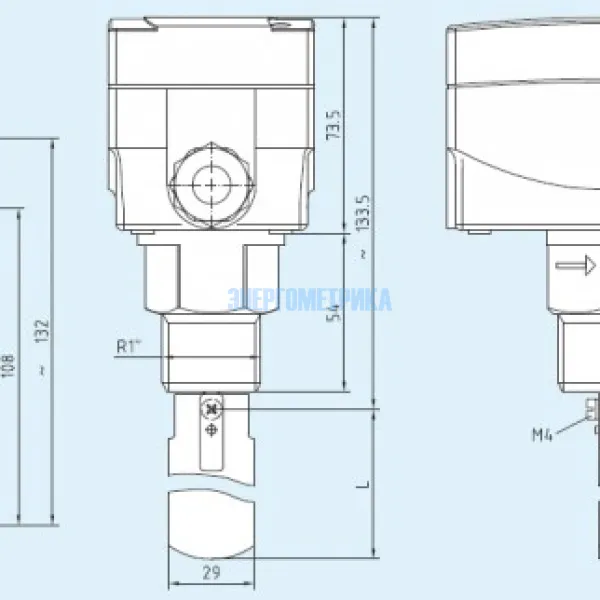

SW-2E-PL - Датчик протока жидкости
Датчик протока жидкости SW-2E-PL дает возможность контролировать потоки жидкостей или газовых смесей в магистралях или трубопроводах с поперечным сечением от 1/2" до 8".
Погружной элемент из нержавеющей высококачественной стали позволяет использовать датчик для работы с агрессивными средами. Датчик протока может применяться для регулирования расхода жидкостей или газов в испарительных или теплообменных установках, рефрижераторной и компрессорной технике.
В случае снижения величины потока до заданного значения, происходит размыкание пылезащищенной контактной группы. Замыкающаяся одновременно с этим другая контактная группа дает возможность использования устройства в качестве сигнального. Заводские настройки обеспечивают срабатывание устройства в минимальном диапазоне значений. Но пороговые параметры можно изменять в процессе эксплуатации датчика при помощи регулировочного винта.
Максимально допустимое давление в магистрали – 30 бар, наивысшая температура носителя 120 °С. Пластиковый корпус выполнен в соответствии с IP65 и выдерживает температуры в диапазоне -40°С … + 85°С.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| SW - Датчик протока жидкости | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 2 |
Диаметр трубы DN |
Макс. рабочее давление PN max | Среда | (Материал соприкасающихся частей) | Вкл. установленный T-тройник соотв. DIN 2950 | |||||||||||||||||||||||||||||||||||||||||||||
|
1"-8" |
11 бар |
нормальная |
(латунь) |
- |
||||||||||||||||||||||||||||||||||||||||||||||
| SW-2E-PL |
1"-8" |
30 бар | агрессивная | (высококачеств. сталь, V4A) |
- |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-3E-PL |
1/2" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-4E-PL |
3/4" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||
| Принадлежности: PSW-09 - запасная заслонка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) ! | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-1E-PL / SW-2E-PL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1" |
0.6 / 1.0 |
2.0 / 2.1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
0.8 / 1.3 |
2.8 / 3.0 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
1.1 / 1.7 |
3.7 / 4.0 | |||||||||||||||||||||||||||||||||||
| 2" |
2.2 / 3.1 |
5.7 / 6.1 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
2.7 / 4.0 |
6.5 / 7.0 | |||||||||||||||||||||||||||||||||||
| 3" |
4.3 / 6.2 |
10.7 / 11.4 | |||||||||||||||||||||||||||||||||||
| 4" |
11.4 / 14.7 |
27.7 / 29.0 | |||||||||||||||||||||||||||||||||||
| 4" Z |
6.1 / 8.0 | 17.3 / 18.4 | |||||||||||||||||||||||||||||||||||
| 5" | 22.9 / 28.4 | 53.3 / 55.6 | |||||||||||||||||||||||||||||||||||
| 5" Z |
9.3 / 12.9 | 25.2 / 26.8 | |||||||||||||||||||||||||||||||||||
| 6" | 35.9 / 43.1 | 81.7 / 85.1 | |||||||||||||||||||||||||||||||||||
| 6" Z |
12.3 / 16.8 | 30.6 / 32.7 | |||||||||||||||||||||||||||||||||||
| 8" | 72.6 / 85.1 | 165.7 / 172.5 | |||||||||||||||||||||||||||||||||||
| 8" Z |
38.6 / 46.5 | 90.8 / 94.2 | |||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-3EPL / SW-4EPL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1/2" (SW-3E-PL) |
0.174 / 0.48 |
0.846 / 0.948 | |||||||||||||||||||||||||||||||||||
| 3/4" (SW-4E-PL) |
0.138 / 0.408 |
0.768 / 0.858 | |||||||||||||||||||||||||||||||||||

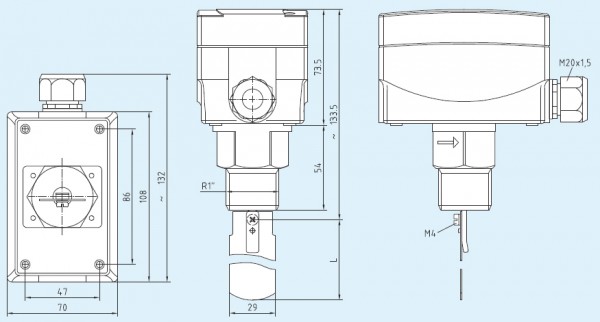

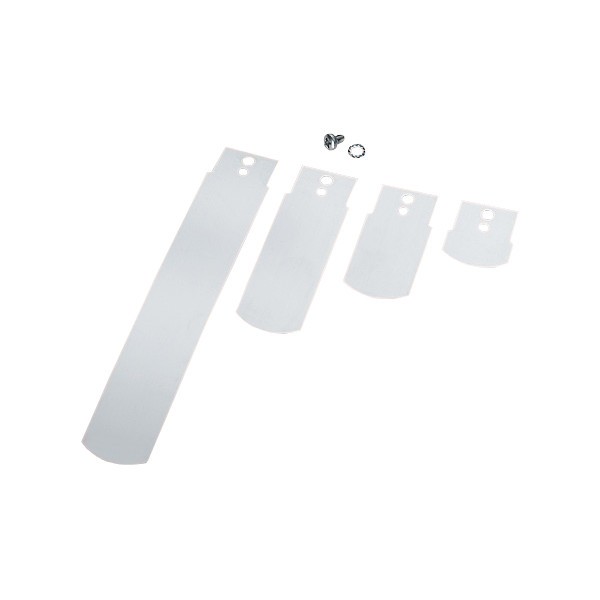

| Внутренние диаметры труб и комбинации заслонок |
|||||||||||||||||||||||||||||||||||||
|
Диаметр трубы DN в дюймах |
Диаметр трубы ВТ в миллиметрах |
Комбинация заслонок PSW-09 | |||||||||||||||||||||||||||||||||||
| 1" |
25 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
32 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
40 мм |
1 | |||||||||||||||||||||||||||||||||||
| 2" |
50 мм |
1,2 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
65 мм | 1,2 | |||||||||||||||||||||||||||||||||||
| 3" | 80 мм | 1,2,3 | |||||||||||||||||||||||||||||||||||
| 4" Z |
100 мм | 1,2,3,4 (укоротить до 92мм) | |||||||||||||||||||||||||||||||||||
| 5" Z |
125 мм | 1,2,3,4 (укоротить до 117мм) | |||||||||||||||||||||||||||||||||||
| 6" Z |
150 мм | 1,2,3,4 (укоротить до 143мм) | |||||||||||||||||||||||||||||||||||
| 7-8" Z |
200мм | 1,2,3,4 (без укорачивания) | |||||||||||||||||||||||||||||||||||
