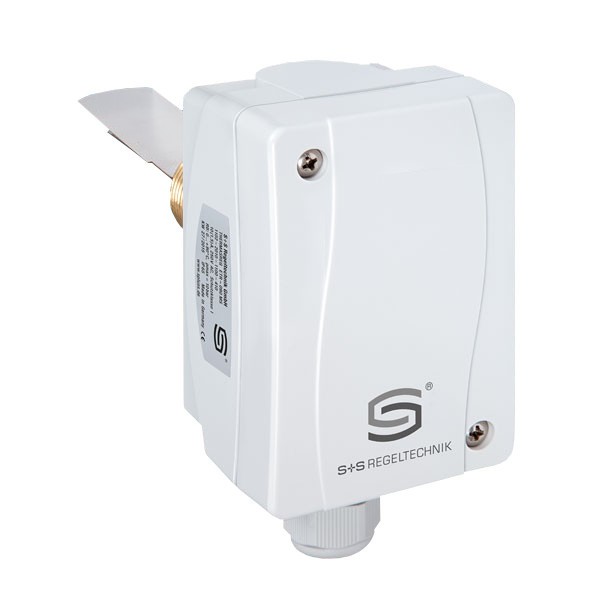

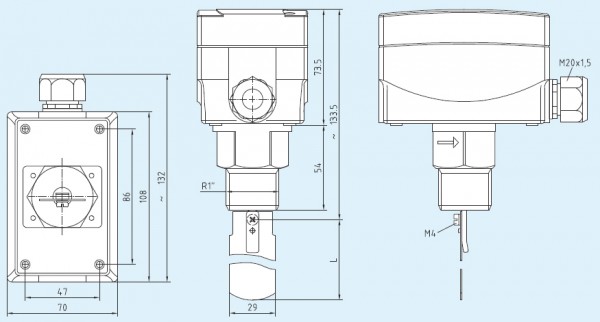

SW-3E-PL - Механическое реле потока жидкости
Механическое реле потока жидкости SW-3E-PL используется для управления потоком жидкостей или газообразных сред в различных трубопроводах диаметром 1/2".
Заслонка из высококачественной нержавеющей стали дает возможность контролировать расход воды, ограничивая величину потока или предохраняя, например, циркуляционные насосы от недостатка жидкости. Механическое реле потока жидкости SW-3EPL может использоваться в системах охлаждения, теплообменниках, компрессорных и рефрижераторных станциях.
Максимальная температура рабочей среды 120 °С.
Принцип работы механического реле потока жидкости SW-3E-PL основан на механическом размыкании однополюсного пылезащищенного контакта при уменьшении величины потока до определенного значения. Заводские настройки предусматривают срабатывание прибора при минимальном пороговом значении. Однако величину порога срабатывания можно изменять при помощи настроечного винта регулировки диапазонов.
Выполненный из пластика и полиамида корпус имеет степень защиты IP65 и может эксплуатироваться в диапазоне температур от -40°С до + 85°С. Внутренние детали выполнены из латуни или качественной стали.
| SW - Реле протока, механическое, с заслонкой | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 2 |
Диаметр трубы DN |
Макс. рабочее давление PN max | Среда | (Материал соприкасающихся частей) | Вкл. установленный T-тройник соотв. DIN 2950 | |||||||||||||||||||||||||||||||||||||||||||||
|
1"-8" |
11 бар |
нормальная |
(латунь) |
- |
||||||||||||||||||||||||||||||||||||||||||||||
| SW-2E-PL |
1"-8" |
30 бар | агрессивная | (высококачеств. сталь, V4A) |
- |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-3E-PL |
1/2" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-4E-PL |
3/4" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||

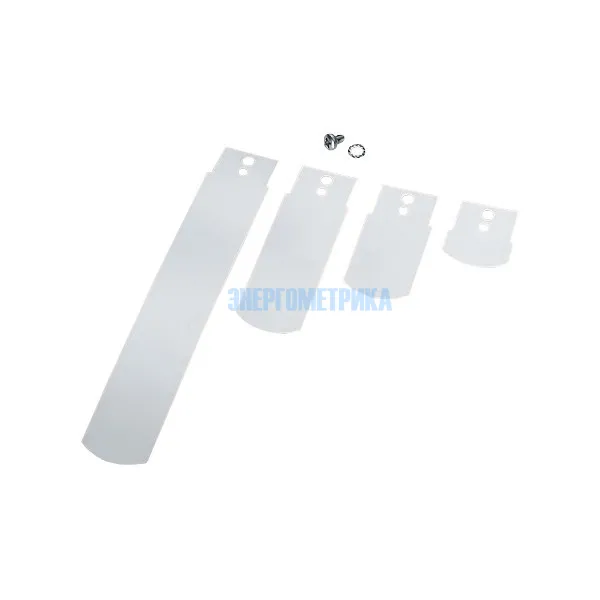

| Принадлежности: PSW-09 - запасная заслонка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) ! | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-1EPL / SW-2EPL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1" |
0.6 / 1.0 |
2.0 / 2.1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
0.8 / 1.3 |
2.8 / 3.0 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
1.1 / 1.7 |
3.7 / 4.0 | |||||||||||||||||||||||||||||||||||
| 2" |
2.2 / 3.1 |
5.7 / 6.1 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
2.7 / 4.0 |
6.5 / 7.0 | |||||||||||||||||||||||||||||||||||
| 3" |
4.3 / 6.2 |
10.7 / 11.4 | |||||||||||||||||||||||||||||||||||
| 4" |
11.4 / 14.7 |
27.7 / 29.0 | |||||||||||||||||||||||||||||||||||
| 4" Z |
6.1 / 8.0 | 17.3 / 18.4 | |||||||||||||||||||||||||||||||||||
| 5" | 22.9 / 28.4 | 53.3 / 55.6 | |||||||||||||||||||||||||||||||||||
| 5" Z |
9.3 / 12.9 | 25.2 / 26.8 | |||||||||||||||||||||||||||||||||||
| 6" | 35.9 / 43.1 | 81.7 / 85.1 | |||||||||||||||||||||||||||||||||||
| 6" Z |
12.3 / 16.8 | 30.6 / 32.7 | |||||||||||||||||||||||||||||||||||
| 8" | 72.6 / 85.1 | 165.7 / 172.5 | |||||||||||||||||||||||||||||||||||
| 8" Z |
38.6 / 46.5 | 90.8 / 94.2 | |||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-3E-PL / SW-4E-PL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1/2" (SW-3EPL) |
0.174 / 0.48 |
0.846 / 0.948 | |||||||||||||||||||||||||||||||||||
| 3/4" (SW-4EPL) |
0.138 / 0.408 |
0.768 / 0.858 | |||||||||||||||||||||||||||||||||||
| Внутренние диаметры труб и комбинации заслонок |
|||||||||||||||||||||||||||||||||||||
|
Диаметр трубы DN в дюймах |
Диаметр трубы ВТ в миллиметрах |
Комбинация заслонок PSW-09 | |||||||||||||||||||||||||||||||||||
| 1" |
25 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
32 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
40 мм |
1 | |||||||||||||||||||||||||||||||||||
| 2" |
50 мм |
1,2 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
65 мм | 1,2 | |||||||||||||||||||||||||||||||||||
| 3" | 80 мм | 1,2,3 | |||||||||||||||||||||||||||||||||||
| 4" Z |
100 мм | 1,2,3,4 (укоротить до 92мм) | |||||||||||||||||||||||||||||||||||
| 5" Z |
125 мм | 1,2,3,4 (укоротить до 117мм) | |||||||||||||||||||||||||||||||||||
| 6" Z |
150 мм | 1,2,3,4 (укоротить до 143мм) | |||||||||||||||||||||||||||||||||||
| 7-8" Z |
200мм | 1,2,3,4 (без укорачивания) | |||||||||||||||||||||||||||||||||||
