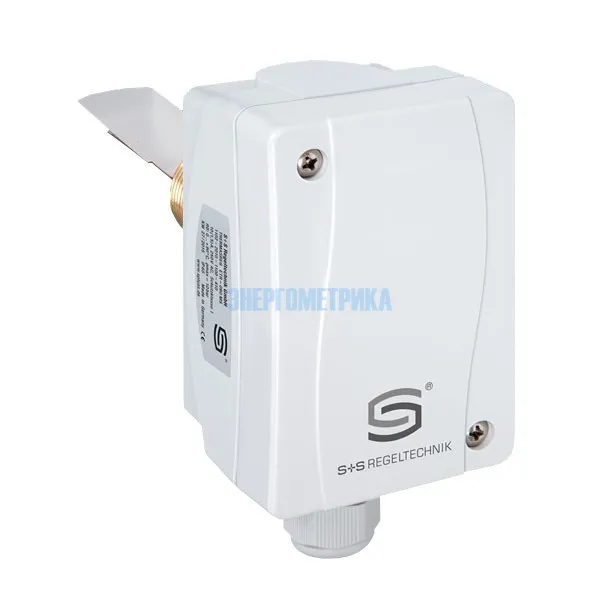

SW-1E-PL - Датчик протока воды с заслонкой
Датчик протока воды SW-1E-PL используется для контроля и управления потоками жидкостей.
Применяется в элементах трубопроводов с внутренним диаметром в пределах 1" - 8". Подходит для работы с неагрессивными жидкостными средами, температура которых не превышает 120 °С. Максимально допустимое давление рабочей среды 11бар.
При уменьшении величины потока рабочей жидкости до установленного значения, происходит механическое размыкание группы контактов. Одновременно замыкается вторая группа, что позволяет использовать реле в качестве сигнального устройства.
На заводе – изготовителе датчик протока воды настраивается на минимальный порог отключения. Но предустановленные параметры срабатывания устройства при необходимости меняются посредством специального настроечного винта.
Основная часть датчика выполнена из латуни, заслонка сделана из стали. Устройство устанавливается вертикально на горизонтально расположенных трубопроводах при помощи вварной бобышки.

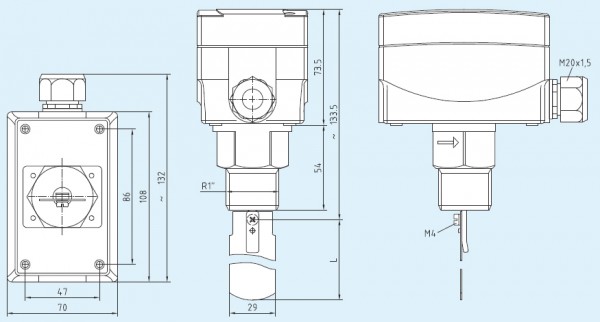

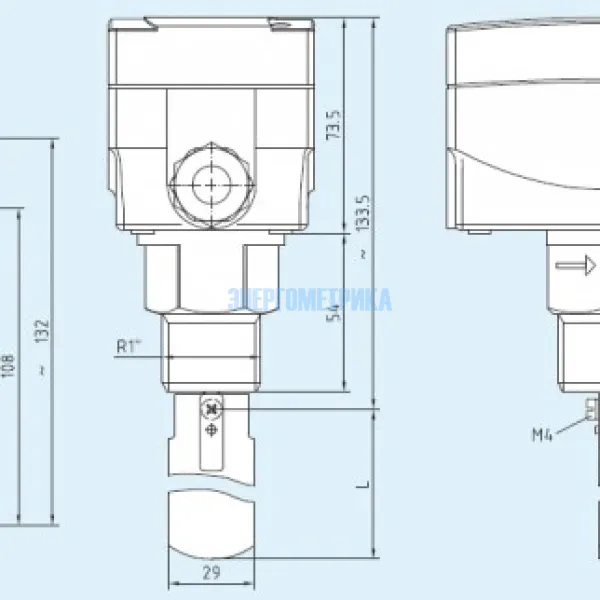

Основные размеры: d — наружный диаметр наружной резьбы (трубы); D — наружный диаметр внутренней резьбы (муфты); D1 — внутренний диаметр внутренней резьбы; d1 — внутренний диаметр наружной резьбы; D2 — средний диаметр внутренней резьбы; d2 — средний диаметр наружной резьбы.
| Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм | ||||||||||||||||||||||||||||||||||||||||
|
Обозначение размера резьбы
|
Диаметры резьбы, мм | |||||||||||||||||||||||||||||||||||||||
|
d=D |
d2=D2 | d1=D1 | ||||||||||||||||||||||||||||||||||||||
| 1" | 33,249 | 31,770 | 30,291 | |||||||||||||||||||||||||||||||||||||
| 2" | 59,614 | 58,135 | 56,656 | |||||||||||||||||||||||||||||||||||||
| 3" | 87,884 | 86,405 | 84,926 | |||||||||||||||||||||||||||||||||||||
| 4" | 113,030 | 111,551 | 110,072 | |||||||||||||||||||||||||||||||||||||
| 5" | 138,430 | 136,951 | 135,472 | |||||||||||||||||||||||||||||||||||||
| 6" | 163,830 | 162,351 | 160,872 | |||||||||||||||||||||||||||||||||||||
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| SW - Реле протока, механическое, с заслонкой | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 2 |
Диаметр трубы DN |
Макс. рабочее давление PN max | Среда | (Материал соприкасающихся частей) | Вкл. установленный T-тройник соотв. DIN 2950 | |||||||||||||||||||||||||||||||||||||||||||||
|
SW-1E |
1"-8" |
11 бар |
нормальная |
(латунь) |
- |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-2E |
1"-8" |
30 бар | агрессивная | (высококачеств. сталь, V4A) |
- |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-3E |
1/2" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-4E |
3/4" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||

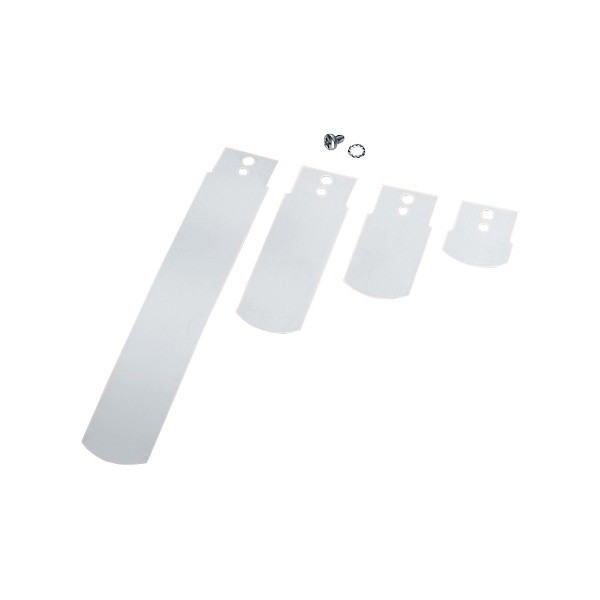

| Принадлежности: PSW-09 - запасная заслонка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) ! | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-1EPL / SW-2EPL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1" |
0.6 / 1.0 |
2.0 / 2.1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
0.8 / 1.3 |
2.8 / 3.0 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
1.1 / 1.7 |
3.7 / 4.0 | |||||||||||||||||||||||||||||||||||
| 2" |
2.2 / 3.1 |
5.7 / 6.1 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
2.7 / 4.0 |
6.5 / 7.0 | |||||||||||||||||||||||||||||||||||
| 3" |
4.3 / 6.2 |
10.7 / 11.4 | |||||||||||||||||||||||||||||||||||
| 4" |
11.4 / 14.7 |
27.7 / 29.0 | |||||||||||||||||||||||||||||||||||
| 4" Z |
6.1 / 8.0 | 17.3 / 18.4 | |||||||||||||||||||||||||||||||||||
| 5" | 22.9 / 28.4 | 53.3 / 55.6 | |||||||||||||||||||||||||||||||||||
| 5" Z |
9.3 / 12.9 | 25.2 / 26.8 | |||||||||||||||||||||||||||||||||||
| 6" | 35.9 / 43.1 | 81.7 / 85.1 | |||||||||||||||||||||||||||||||||||
| 6" Z |
12.3 / 16.8 | 30.6 / 32.7 | |||||||||||||||||||||||||||||||||||
| 8" | 72.6 / 85.1 | 165.7 / 172.5 | |||||||||||||||||||||||||||||||||||
| 8" Z |
38.6 / 46.5 | 90.8 / 94.2 | |||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-3EPL / SW-4EPL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1/2" (SW-3EPL) |
0.174 / 0.48 |
0.846 / 0.948 | |||||||||||||||||||||||||||||||||||
| 3/4" (SW-4EPL) |
0.138 / 0.408 |
0.768 / 0.858 | |||||||||||||||||||||||||||||||||||
| Внутренние диаметры труб и комбинации заслонок |
|||||||||||||||||||||||||||||||||||||
|
Диаметр трубы DN в дюймах |
Диаметр трубы ВТ в миллиметрах |
Комбинация заслонок PSW-09 | |||||||||||||||||||||||||||||||||||
| 1" |
25 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
32 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
40 мм |
1 | |||||||||||||||||||||||||||||||||||
| 2" |
50 мм |
1,2 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
65 мм | 1,2 | |||||||||||||||||||||||||||||||||||
| 3" | 80 мм | 1,2,3 | |||||||||||||||||||||||||||||||||||
| 4" Z |
100 мм | 1,2,3,4 (укоротить до 92мм) | |||||||||||||||||||||||||||||||||||
| 5" Z |
125 мм | 1,2,3,4 (укоротить до 117мм) | |||||||||||||||||||||||||||||||||||
| 6" Z |
150 мм | 1,2,3,4 (укоротить до 143мм) | |||||||||||||||||||||||||||||||||||
| 7-8" Z |
200мм | 1,2,3,4 (без укорачивания) | |||||||||||||||||||||||||||||||||||
