PMAC202 - Многоканальный измеритель параметров электроэнергии
PMAC202 - Многоканальный измеритель параметров электроэнергии
Многоканальный измеритель параметров электроэнергии PMAC202 измеряет основные параметры электроэнергии по 42 распределительным однофазным или 14 трехфазным цепям.
Многоканальный измеритель параметров электроэнергии PMAC202 предназначен для управления нагрузками с большим количеством потребителей (в Центрах обработки данных и телекоммуникации).
На базе многоканального измерителя параметров электроэнергии PMAC202 можно наращивать систему: увеличивая количество блоков до 4, и, таким образом, контролировать 168 распределительных цепей.
Многоканальный измеритель параметров электроэнергии PMAC202 производит учет и измерение активной и реактивной электроэнергии на главной входящей линии и 42 распределительных линиях.
Прибор также предоставляет полную информацию для контроля электрических параметров:
- главная цепь - напряжение, ток, активная мощность, реактивная мощность, коэффициент мощности, частота, потребление и максимальное потребление, ток утечки (опционально), температура (опционально);
- распределительная цепь - ток, активная энергия, реактивная мощность, коэффициент мощности, потребление и максимальное потребление.
Техническая документация
Параметры
Основными функциями многоканального измерителя параметров электроэнергии PMAC202 являются:
- Измерение: 1 входная цепь + 42 распределительных цепи;
- Настраиваемая схема подключения: однофазная или трехфазная цепь
- Дискретные входы. 4 входа состояния (сухой контакт), 2 релейных выхода, 1 импульсный выход;
- Функция сигнализации. Входная цепь: контроль напряжения, тока, разбаланса тока (опционально - контроль утечки и температуры). Распределительная цепь: Контроль тока (чрезвычайно низкий уровень, низкий уровень, высокий уровень, чрезвычайно высокий уровень);
- Связь: RS-485 поддержка протокола ModBus;
- Программируемая последовательность фаз распределительной цепи;
- Измеряемое подключение распределительной цепи;
Главный модуль позволяет производить мониторинг 21 или 42 распределительных цепей. Подключение прибора по току производится через 3 возможных модуля трансформатора тока:

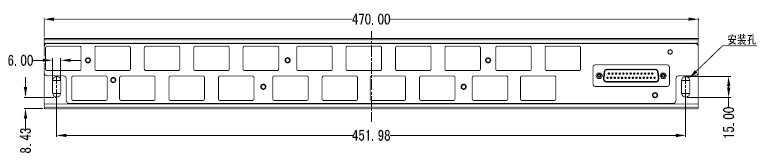

- Планка с закрепленными трансформаторами, номинальный ток 50 А / 25 мА, на каждой планке установлен 21 трансформатор тока;
- Отдельный трансформатор тока: номинальный ток - 50 А / 25 мА. Стандартный кабель трансформатора тока: 1 м;
- Трансформаторы тока с разъемным сердечником:номинальный ток: 50 А / 25 мА, диаметр 10 или 16 мм (опционально). Стандартный кабель трансформатора тока: 1 м.
Также вместе с многоканальным измерителем параметров электроэнергии PMAC202 поставляются дополнительные устройства:
- Устройство управления: 7″ сенсорный ЖК-дисплей. Одно устройство управления поддерживает до 4 главных модулей PMAC202. Разрешение: 800*480;
- DI-модуль: каждый DI-модуль имеет 21 цифровой вход;
- Блок питания: 220 В переменного тока, 24 В постоянного тока, 24 Вт. Промышленный блок питания с одним выходом для крепления на DIN-рейку, вывод - 24 в постоянного тока.
Важно отметить особенности и преимущества многоканального измерителя параметров электроэнергии PMAC202:
- Предназначен для переменного тока;
- Высокая точность;
- Хранение подробных данных: запись значения годового потребления в кВт/ч последние 10 лет, ежемесячное потребление в кВт/ч за последние 12 месяцев.
- Большое количество портов;
- ЖК-дисплей;
- Малый размер, прочный корпус;
- Простая установка на DIN-рейку;
- Различные комбинации устройства;
- Хорошая интегрируемость.
| Технические характеристики многоканального измерителя параметром электроэнергии - PMAC202 | ||||
| Входящая цепь | 1 цепь, 3 фазы, 220/380 В переменного тока | |||
| Исходящая цепь | 21 или 42 (опционально) | |||
| Питание | 24 В постоянного тока, диапазон: 18...30 В постоянного тока | |||
| Среднее время безотказной работы | 50000 ч | |||
| Срок службы | 10 лет | |||
| Номинальное напряжение | 220/380 В переменного тока, диапазон: 10%...120%, точность: 0,5% | |||
| Номинальный входящий ток короткого замыкания | 5А, диапазон: 1%...120%, точность: 0,5% | |||
| Номинальный исходящий ток короткого замыкания |
Планка с трансформаторами: 50А/25мА переменного тока, диапазон: 1%...100%, точность: 0,5% Отдельный трансформатор: 50А, 100А, 200А, диапазон: 1%...100%, точность: 0,5% Трансформатор с разъемным сердечником: 50А/25мА, диапазон: 5%...120%, точность: 1,0% |
|||
| Номинальная частота | 50 Гц, диапазон: 45...65 Гц, ±0,01 Гц | |||
| Интервал усреднения |
Интервал усреднения измеряемой потребляемой мощности: 15 мин SLIP интервал: 60 мин |
|||
| Связь | RS-485 порт, протокол Modbus-RTU, скорость: 2400, 4800, 9600, 19200, 38400 (опционально) bps | |||
| Dl-модуль |
Входящая цепь:сухой контакт Исходящая цепь: мокрый контакт, 220В переменного тока Диапазон: 70%...120% или сухой контакт |
|||
| Выходное реле | 250 В переменного тока/5 а или 30 В постоянного тока/5 А | |||
| Индекс IP |
Главный модуль: IP20 Передняя панель: IP65 |
|||
| Изоляция | >100MQ | |||
| Условия эксплуатации | ||||
| Рабочая температура: -20°С... +55°С | ||||
| Температура хранения: -40°С... +70°С | ||||
| Влажность: 5%...95% без конденсации | ||||
| Измеряемые параметры многоканального измерителя параметров электроэнергии - PMAC202 | |||
| Главная цепь: | Распределительная цепь: | ||
| Параметр | Точность | Параметр | Точность |
| Напряжение | 0,5% | Ток | 0,5% |
| Ток | 0,5% | Активная энергия | 1,0% |
| Активная энергия | 1,0% | Реактивная мощность | 1,0% |
| Реактивная мощность | 1,0% | Коэффициент мощности | 1,0% |
| Коэффициент мощности | 1,0% | Активная энергия | 1,0% |
| Частота | ±0,01 Гц | Реактивная энергия | 2,0% |
| Активная энергия | 1,0% | ||
| Реактивная энергия | 2,0% | ||
| Полный коэффициент гармоник | 2...31 | ||
| Ток утечки (опционально) | 0,5% | ||
| Температура (опционально) | 0...120°С | ||
