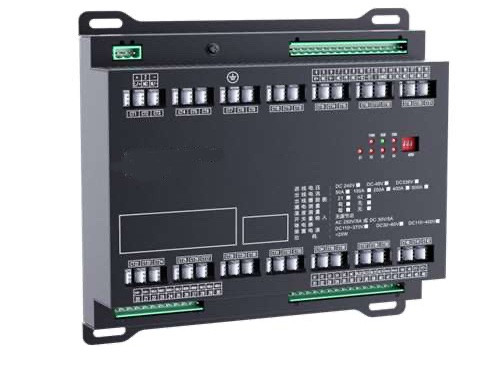

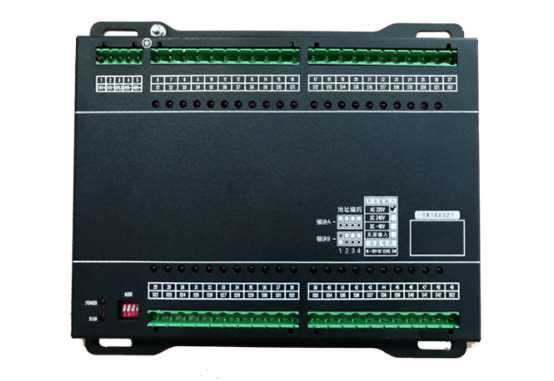

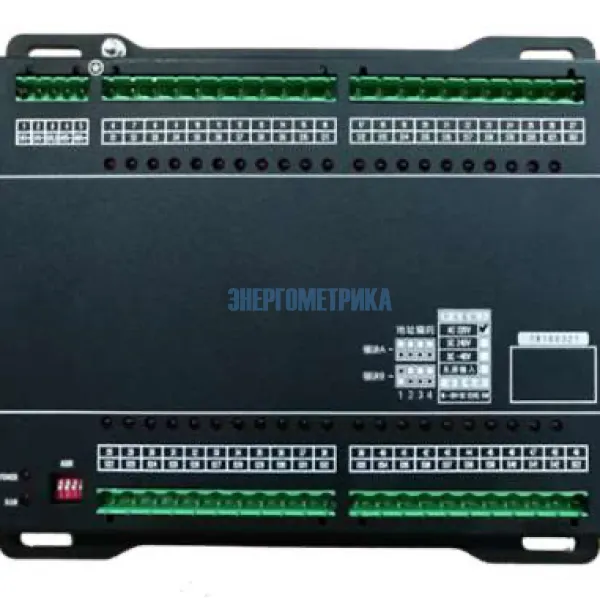

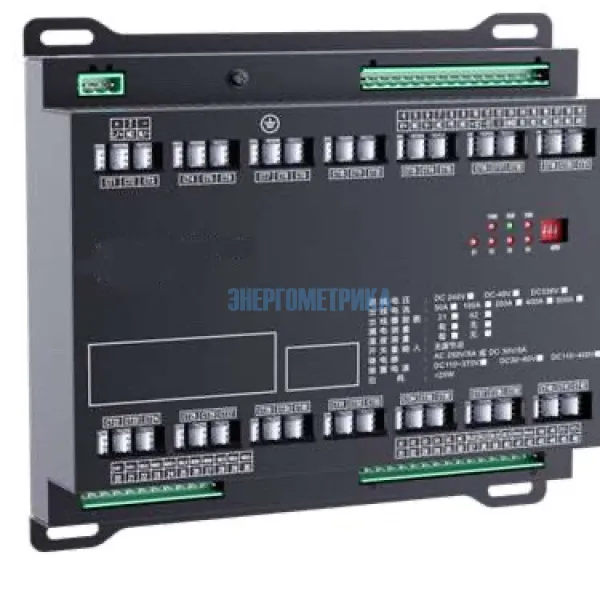

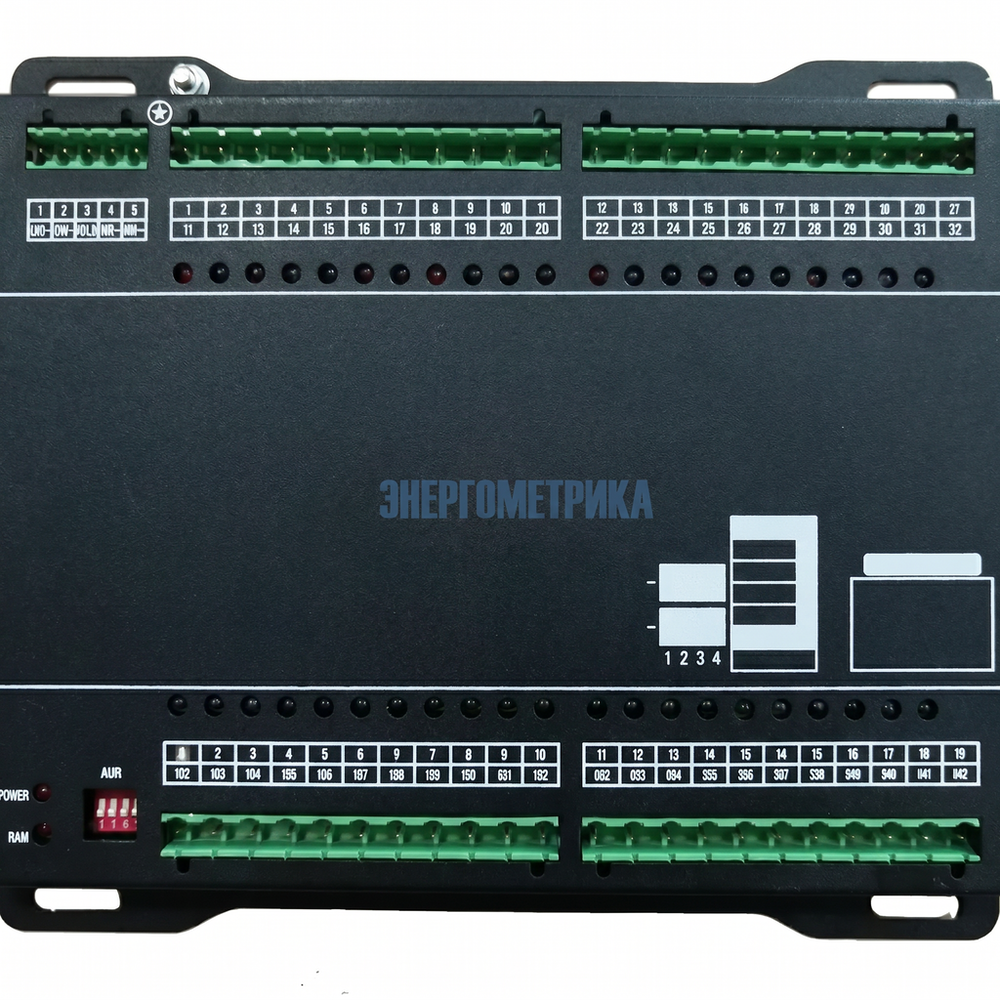

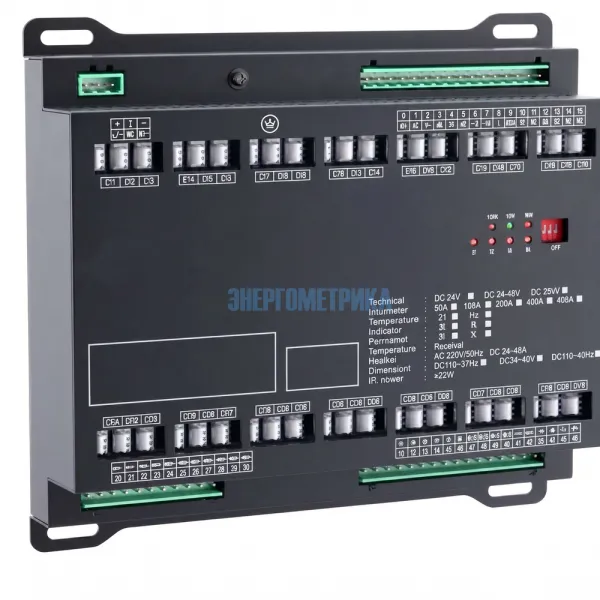

EnergoM-207 - Многоканальный измеритель постоянного тока
EnergoM-207 - Многоканальный измеритель постоянного тока
Многоканальный измеритель постоянного тока EnergoM-207 применяется для контроля и мониторинга потребителей постоянного тока, например, управление питанием центра обработки данных (ЦОД), управление питанием постоянного тока телекоммуникационной сфере, для контроля сопротивления изоляции постоянного тока.
Предназначен для работы с системах питания постоянного тока 240 В или 48 В.
Функции:
- Измерение: основная цепь (ввод) и далее контроль до 42 потребителей;
- Мониторинг 4 входа состояния (сухой контакт) для главного выключателя и выключателя молниезащиты;
- Управление 2 релейными выходами для сигнализации, 1 импульсный выход;
- Настраиваемая функция предварительной сигнализации:
- Основная цепь: сигнализация напряжения по нижней границе и высокой границе по току, напряжению, состояния выключателя. Опционально сигнализация по контролю нижний границе сопротивления изоляции и температуры;
- Цепь нагрузки: сигнализация напряжения по нижней границе и высокой границе по току, напряжению, состояния выключателя. Опционально по контролю нижний границе сопротивления изоляции;
- Связь: RS485, поддержка протокола Modbus-RTU;
- Дополнительный вход датчика Холла для основной цепи: 100A, 200A, 400A, 600A, 800A, 1600A;
- Дополнительный вход датчика Холла для ответвления цепи: 50A, 100A, 200A, 400A, 600A;
- Калибровка нулевой точки датчика Холла;
- Дополнительный монитор состояния основной и цепей потребителей;
- Контроль температуры и изоляции;
- Хранение данных кВтч: годовое потребление кВтч за последние 10 лет,
ежемесячное потребление кВтч за последние 12 месяцев.
Техническая документация
Параметры
| Измерение | |
| Измерение и сигнализация главной цепи | Точность |
|
Напряжение -U, Напряжение на Землю (240 В постоянного тока, -48 В постоянного тока) |
0.2% |
| Ток - I Max I, Demand I & I max | 0.5% |
| Активная мощность, потребление P и Pmax | 0.5% |
| Активная энергия – кВтч | 1.0% |
| Сопротивление изоляции (опционально) | 0.5% |
| Температура (опционально) | 0~120°С |
| Измерение ответвленной цепи и сигнализация | Точность |
| Ток I, Max I, Demand I & I max | 0.5% |
| Мощность – активная мощность, потребление P и Pmax | 0.5% |
| Активная энергия – кВтч | 1.0% |
| Сопротивление изоляции (опционально) | 0.5% |
|
Технические характеристики многоканальный измеритель параметров электроэнергии постоянного тока EnergoM-207 |
|
| Основная цепь | 1 потребитель |
| Ответвительная цепь | 42 потребителя |
| Питание | 48 В DC (36 ~ 60), 240 В DC (110 ~ 370), потребляемая мощность < 20 Вт |
| Среднее время безотказной работы | ≥ 50000 часов |
| Срок службы | 10 лет |
| Номинальное напряжение | Постоянный ток 240 В или -48 В Диапазон: 10%~ 120%, точность: 0,5% |
| Номинальный входной ток цепи | Диапазон: 1% ~ 120%, точность: 0,5% |
| Номинальный ток исходящей цепи | Диапазон: 1% ~ 120%, точность: 0,5% |
| Активная мощность и активная энергия | Точность основного контура: 1% Точность ответвления цепи: 1% |
| Связь | Порт RS485 Скорость передачи в бодах: 2400, 4800, 9600, 19200, 38400 |
| Модуль DI |
Схема основного дохода 4 DI: сухой контакт |
| Мощность релейного выхода | 250 В AC/5A или 30 В DC/5A |
| Индекс IP | Основной модуль: IP20 HMI (передняя плата): IP65 |
| Сопротивление изоляции | ≥100 МОм IEC62052-11 |
| Окружающая среда | Эксплуатация: -10℃ ~ +55 ℃ Хранение: -25℃ ~ +70 ℃ Влажность: 5% ~ 95%, без конденсации |
Вам может быть интересно
EM-DD Многоканальная система измерения параметров постоянного тока и электрический счетчик постоянного тока это выгодное решение для нужд управления энергопотреблением, сигнализации и дистанционным управлением объекта.
Многоканальный счетчик энергии EnergoM-2600 предназначен для контроля энергопотребления и уменьшения затрат на электроэнергию, а также предотвращения аварийных ситуаций и простоев.
Многоканальный измеритель переменного тока EnergoM-206 применяется для контроля и мониторинга потребителей переменного тока, например, управление питанием центра обработки данных (ЦОД), управление питанием переменного тока телекоммуникационной сфере, для контроля сопротивления изоляции переменного тока.

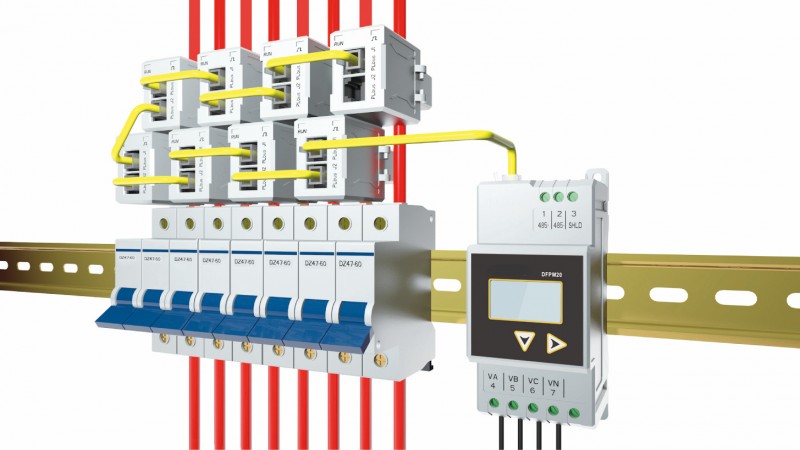

Модель снята с производства. В данный момент доступна к заказу модель DFPM211. Многоканальная система учета параметров электроэнергии DFPM20 предназначена для получения данных в режиме реального времени об основных параметрах электроэнергии: напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, частота, активная и реактивная энергия в 30 однофазных или 10 трехфазных цепях переменного тока или их комбинациях.
