DFPM20 - Многоканальная система учета параметров электроэнергии
DFPM20 - Многоканальная система учета параметров электроэнергии
Модель снята с производства. В данный момент доступна к заказу модель DFPM211.
Многоканальная система учета параметров электроэнергии DFPM20 предназначена для получения данных в режиме реального времени об основных параметрах электроэнергии: напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, частота, активная и реактивная энергия в 30 однофазных или 10 трехфазных цепях переменного тока или их комбинациях.

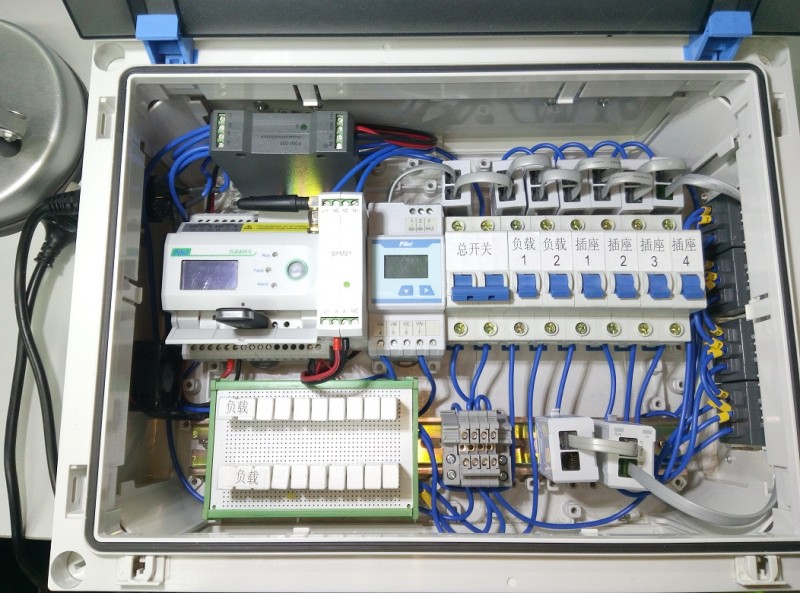

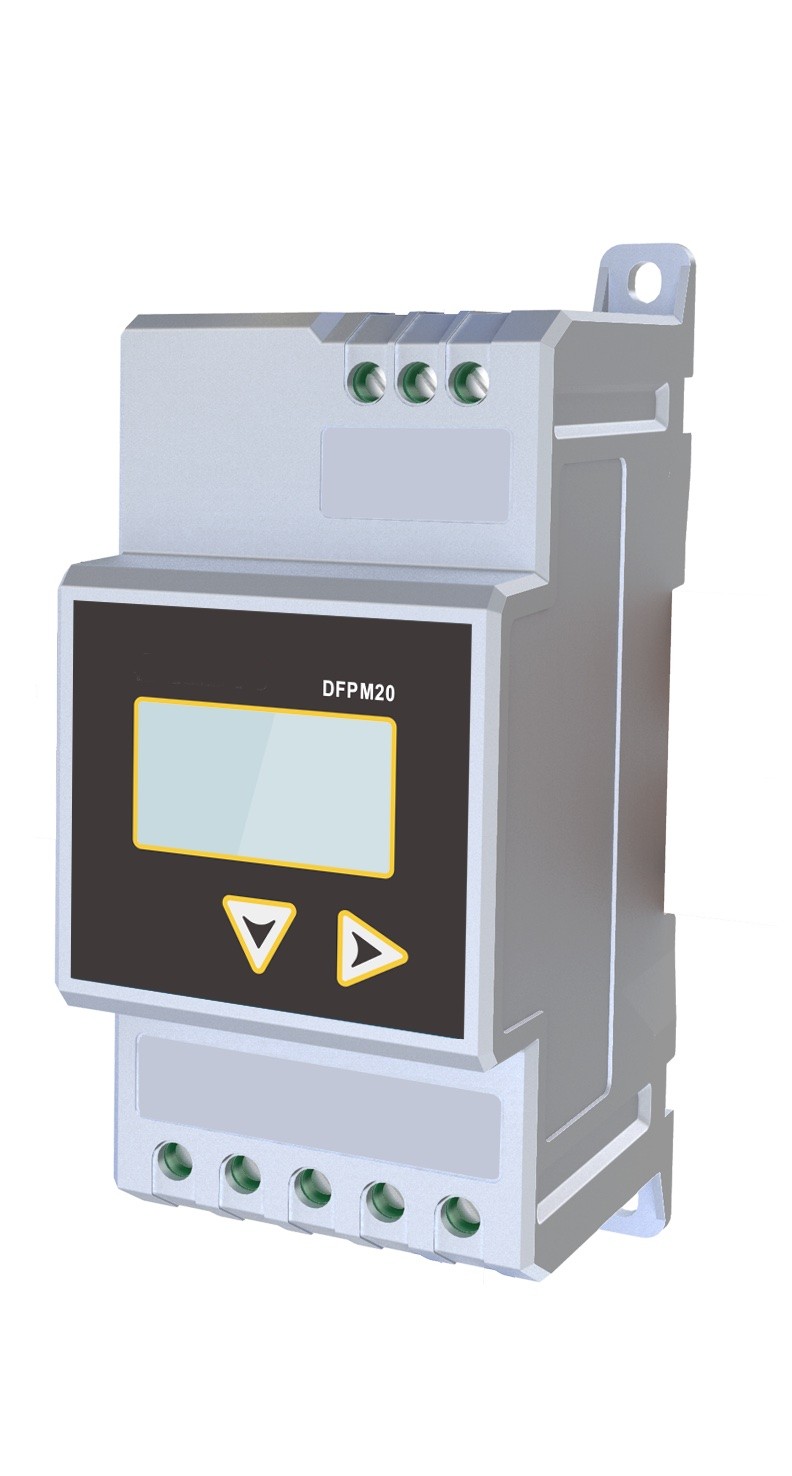

DFPM20-M основной модуль многоканального учета, интерфейс RS-485 Modbus RTU.
Рекомендуем применять:
- DFPM20-O внешние разъемные трансформаторы тока (10) 50А в комплекте с соединительными кабелями (разъемы RJ12);
- DFPM20-C внешние неразъемные трансформаторы тока (5) 63А в комплекте с соединительными кабелями (разъемы RJ12).
Точный контроль и учет электроэнергии с помощью многоканальной системы DFPM20 позволяет эффективно контролировать энергопотребление.
DFPM20 позволяет формировать сигналы тревоги: перегрузка, недогрузка, перегрузка по току, неисправность датчика. Система учета параметров электроэнергии оснащена интерфейсом RS485 (протокол ModBus RTU).
Основные сферы применения многоканальной системы учета параметров электроэнергии DFPM20: коммерческие здания, офисы, гостиницы, больницы, жилые дома и проекты по реконструкции.
Уникальными особенностями системы учета параметров электроэнергии DFPM20 являются:
- Малый размер. Устанавливается на минимальном расстоянии от цепи, даже при ограниченном свободном пространстве;
- Сверхкомпактный дизайн. Прибор состоит из блока управления и датчиков тока (порт RJ12, разъемный или неразъемный сердечник);
- Широкий диапазон измерения. Поддержка силы тока до 63 А;
- Многоканальность. Поддержка до 30 однофазных или 10 трехфазных или комбинаций любых их сочетаний (однофазных или трехфазных) цепей переменного тока;
- Высокая точность. Класс измерения напряжения и тока: 0.5; мощности: 1.0;
- Подключение к разным сетям: однофазным двухпроводным, трехфазным четырехпроводным.
Основными преимуществами по сравнению с традиционными счетчиками являются сокращение на 50% пространства при монтаже и увеличение скорости монтажа и обслуживания на 50%.
Техническая документация
Параметры
Основные характеристики элементов многоканальной системы учета параметров электроэнергии DFPM20:
| DFPM20-M - Основной модуль многоканальной системы учета параметров электроэнергии | |||||||||
| Режим подключения | Однофазный двухпроводной, трехфазный четырехпроводной | ||||||||
| Источник питания | Питание от измерительной цепи | ||||||||
| Входное напряжение |
Однофазный двухпроводной: 220В Диапазон: 40...150% Трехфазный четырехпроводной: 3х220В Диапазон: 40...150% |
||||||||
| Частота | 45...65 Гц | ||||||||
| Потеря мощности | Цепь питания: ≤10 Вт | ||||||||
| Связь |
Последовательный порт RS485 протокол ModBus Скорость передачи данных: 4800, 9600, 19200 бит/с Адрес: 1...247 |
||||||||
| DFPM20-C - Датчик с неразъемным сердечником многоканальной системы учета параметров электроэнергии | |||||||||
| Режим подключения | Через шину (2 порта RJ12) | ||||||||
| Номинальный входной ток | 5 (63) А | ||||||||
| Монтаж | Неразъемный сердечник | ||||||||
| Отверстие | 8 мм | ||||||||
| DFPM20-O - Датчик с разъемным сердечником многоканальной системы учета параметров электроэнергии | |||||||||
| Режим подключения | Через шину (2 порта RJ12) | ||||||||
| Номинальный входной ток | 10 (50) А | ||||||||
| Монтаж | Разъемный сердечник | ||||||||
| Отверстие | 9.5 мм | ||||||||
| Точность измерения электрических параметров | ||||||||||
| Параметр | Точность | Измерительный диапазон | ||||||||
| Напряжение | 0.5% | 40...120% | ||||||||
| Ток | Неразъемный сердечник | 0.5% | 0...63А, 1..120% | |||||||
| Разъемный сердечник | 1.0 % | 0...50А, 1...120% | ||||||||
| Коэффициент мощности | 1.0 % | -1...1 | ||||||||
| Активная мощность | 1.0 % |
1 фаза: 0...±14 кВт/вар/ВА Общая: 0...±42 кВт/вар/ВА |
||||||||
| Реактивная мощность | 1.0% | |||||||||
| Полная мощность | 1.0% | |||||||||
| Активная энергия | Неразъемный сердечник | 1.0% | 0...99999999.9 кВт/ч | |||||||
| Разъемный сердечник | 2.0% | 0...99999999.9 кВт/ч | ||||||||
| Реактивня энергия | 2.0% | 0...99999999.9 квар/ч | ||||||||
| Частота | 0.01 | 45...65 Гц | ||||||||
| Условие эксплуатации многоканальной системы учета параметров электроэнергии | |||||||||
| Выдерживаемое напряжение | АС 2000В | ||||||||
| Изоляционное сопротивление | ≥100 МОм | ||||||||
| Импульсное напряжение | до 6 кВ | ||||||||
| Класс защиты IP | IP52 (передняя панель) | ||||||||
| Условия эксплуатации |
Нормальная температура эксплуатации: -20...+55°С Температура эксплуатации: -20...+50°С Температура хранения: -30...+80°С Влажность: <95%, без конденсата |
||||||||
Соответствие стандартам (ЭМС):
- Испытание на устойчивость к электростатическим разрядам IEC61000-4-2, уровень 4;
- Испытание на устойчивость к радиочастотному электромагнитному полю (RFEMS) IEC61000-4-3, уровень 4;
- Испытание на помехоустойчивость к быстрым электрическим переходным процессам IEC61000-4-4, уровень 4;
- Испытание на устойчивость к броскам тока (1, 1.2/50 мкс...8/20 мкс) IEC61000-4-5, уровень 4;
- Конпенсация возмущений радиочастного поля IEC61000-4-6, уровень 3;
- Предельное значение электромагнитного излучения CISPR22: 2006, соответствие;
- Испытание на устойчивость к падениям и кратковременным отключениям напряжения IEC61000-4-11, соответствие;
- Выдерживаемое напряжение промышленной частоты IEC62052-11 2003.
| Информация о заказе многоканальной системы учета параметров электроэнергии DFPM20 | |||||||||||
| Модуль | Код заказа | Описание | |||||||||
| Основной модуль | Основной модуль | DFPM20-M | Подключение к разным сетям: однофазным двухпроводным, трехфазным четырехпроводным | ||||||||
| Датчик измерения | DFPM20-C | Датчик с неразъемным сердечником: 5(63) А, 8.00 мм, класс 1.0 | |||||||||
| DFPM20-O | Датчик с разъемным сердечником: 10(50) А, 9.50 мм, класс 2.0 | ||||||||||
