P12P - Измерительный преобразователь параметров однофазной сети с RS-485
P12P - Измерительный преобразователь параметров однофазной сети с RS-485

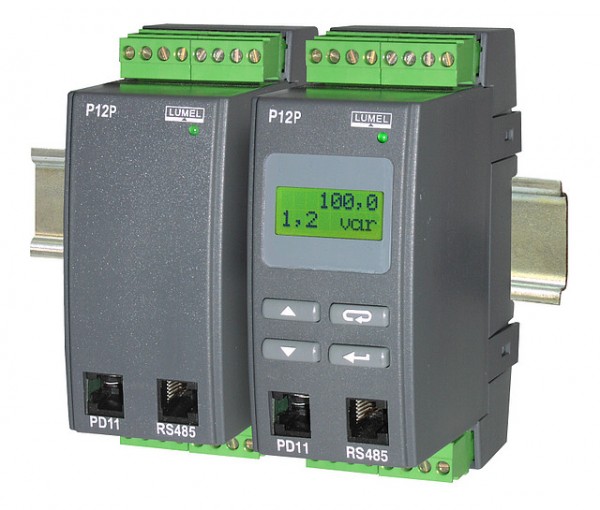

P12P - программируемый измерительный преобразователь Lumel с интерфейсом RS-485 предназначен для преобразования параметров однофазной сети в стандартный сигнал постоянного тока 0/4...20мА, 0...5мА или напряжения 0...10В.
Измеряемые величины: переменный ток, напряжение и частота, активная, реактивная и полная мощность (одно- и трехфазная симметричная сеть), активная, реактивная и полная энергия, коэффициенты мощности (cosф и tgф), угол смещения фаз.
С прибором применяются разъемные трансформаторы тока.
Измерительный преобразователь P12P Lumel программируется с помощью кнопок или с компьютера посредством программатора PD14 или интерфейса RS-485. Прибор широко используется в АСУТП.
Техническая документация
Параметры
Основные технические характеристики:
- программируемый вход: 100 В, 400 В, 1 A, 5 A АС,
- программируемые выходы:
- цифровой - интерфейс RS-485 - протокол MODBUS,
- аналоговый,
- 2 реле,
- ЖК дисплей 2 х 8 символов,
- гальваническая развязка,
- питание: 85..230...253 В AC/DC или 20...24...50 В AC/DC.
Кроме основных измерительных, измерительный преобразователь P12P Lumel имеет много вспомогательных функций, таких как:
- преобразование измеряемой величины на базе индивидуальной линейной характеристики,
- память минимальных и максимальных значений,
- программирование времени и метода усреднения,
- отображение измеряемого значения на ЖК дисплее,
- сигнализация превышения установленных значений тревоги,
- запись входного сигнала в программируемых интервалах времени,
- просмотр установленных значений параметров,
- блокировка изменения параметров с помощью кода,
- установка десятичной точки,
- отображение единицы измерения,
- обслуживание интерфейса с протоколом MODBUS (ASCII или RTU).
Размеры корпуса: 45 x 120 x 100мм
