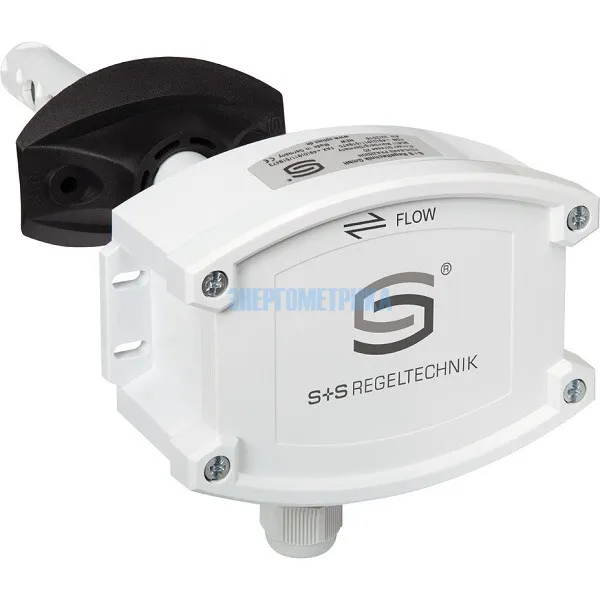

KLQ-CO2 - Датчик качества воздуха и содержания углекислого газа канальный (VOC), с активным выходом
KLQ-CO2 - Самокалибрующийся, управляемый микропроцессором канальный датчик CO2 и смешанного газа служит для измерения качества воздуха и/или содержания в воздухе углекислого газа в диапазонах от 0 ppm до 10000 ppm CO2.
Поставляется на выбор с дисплеем или без него. Сигналы измерения преобразуются в стандартные сигналы 0–10 В. Возможна опциональная поставка исполнений с релейным выходом, дисплеем или комбинацией различных вариантов выходов.
Содержание углекислого газа в воздухе определяется с помощью недисперсионного инфракрасного анализатора (NDIR), диапазоны измерений CO2 0...10000ppm. Для измерения качества воздуха используется датчик смешанного газа / VOC-датчик (volatile organic compounds – летучие органические смеси), диапазон измерения – 0...100%.
Возможно, для решения Ваших задач Вам также подойдет комбинированный датчик угарного газа СО, углекислого газа СО2, температуры и влажности с интерфейсом RS-485 и аналоговым выходом серии HTO.
Диапазон чувствительности датчика углекислого газа откалиброван в расчете на стандартный случай применения – для жилых помещений, конференц-залов и т.д. Вентиляция по мере необходимости, улучшение самочувствия, дополнительная выгода, улучшенная комфортность и снижение эксплуатационных расходов благодаря энергосбережению – это лишь некоторые преимущества, обеспечиваемые применением датчика AERASGARD® KLQ-CO2.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| AERASGARD® KLQ-CO2-W | 1501-8111-7301-500 | |||
| AERASGARD® KLQ-CO2-W LCD | 1501-8111-7371-500 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика качества воздуха KLQ-CO2 | |||
| Напряжение питания: | 24 В перем. ⁄ пост. тока (± 10 %) | ||
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA | ||
| Выходы: | 0–10 В или 4...20 мА (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), нагрузка < 800 Ом | ||
| Релейный выход: | с беспотенциальным переключающим контактом 24 В (присваивается с помощью DIP-переключателя) | ||
| Анализатор VOC: | чувствительный элемент VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) | ||
| Диапазон измерения VOC: | 0...100 % чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения (при помощи DIP-переключателя) VOC: low, medium, high | ||
| Выход VOC: | 0 – 10 В (0 В = чистый воздух, 10 В = загрязненный воздух) или 4...20 мA (при помощи DIP-переключателя, порог срабатывания, настраиваемый в пределах от 0 до 100 % от выходного сигнала) | ||
| Погрешность измерения VOC: | ±20 % верхнего предельного значения (относительно калибровочного газа) | ||
| Долговечность: | > 60 месяцев (при нормальной нагрузке) | ||
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR), с автоматической и ручной калибровкой | ||
| Диапазон измерения CO2: | 0...2000 млн-1 или 0...5000 млн-1 (при помощи DIP-переключателя) | ||
| Выход CO2: | 0–10 В или 4...20 мА (при помощи DIP-переключателя) | ||
| Погрешность измерения CO2: | ± 30 млн-1 и ±3 % измеренного значения | ||
| Температурная зависимость CO2: | ± 5 млн-1 ⁄ °C или ± 0,5 % измеренного значения ⁄ °C (зависит от того, что больше) | ||
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. | ||
| Долговременная стабильность: | < 2 % за 15 лет | ||
| Газообмен: | диффузия | ||
| Температура окружающей среды: | −10...+60 °C | ||
| Время срабатывания: | < 2 минут | ||
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам | ||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr2) | ||
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение | ||

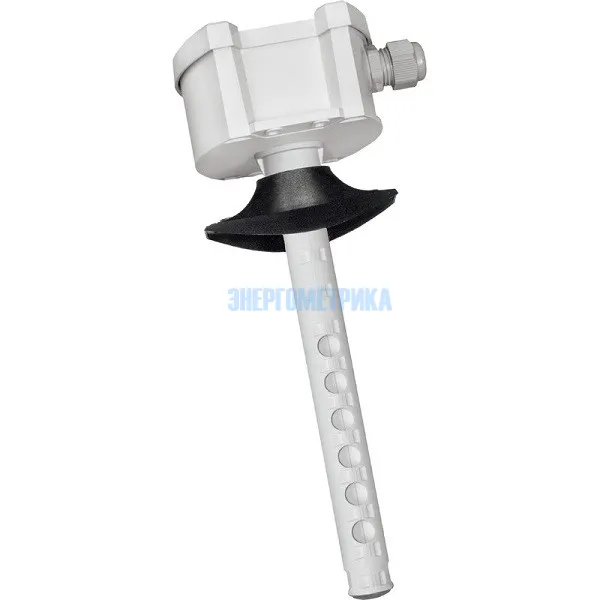

| Защитная трубка: | PLEUROFORM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, vmax = 30 м/с (воздух), без фильтра: НД = 202,5 мм / с пластиковым фильтром: НД = 235 мм (опционально с металлокерамическим фильтром: НД = 227 мм) | ||
| Монтаж / подключение: | при помощи фланца из пластика (содержится в комплекте поставки) | ||
| Класс защиты: | III (согласно EN 60 730) | ||
| Степень защиты: | IP 65 (согласно EN 60 529), только корпус! (PLEUROFORM IP 30) | ||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» | ||

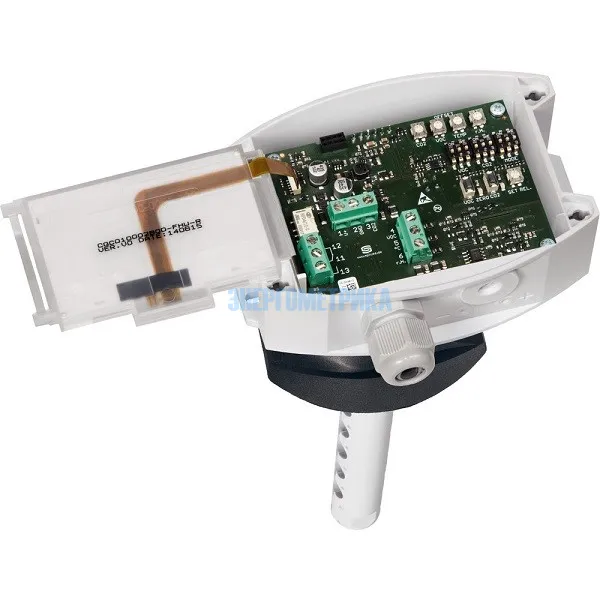

| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (Ш x В), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа | ||
