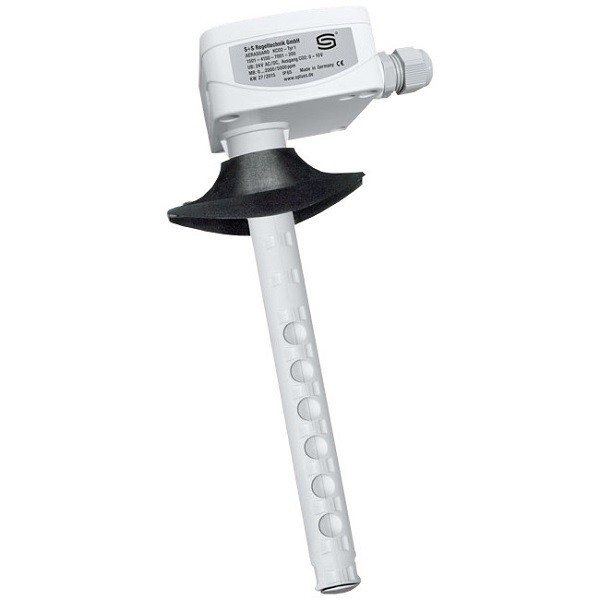

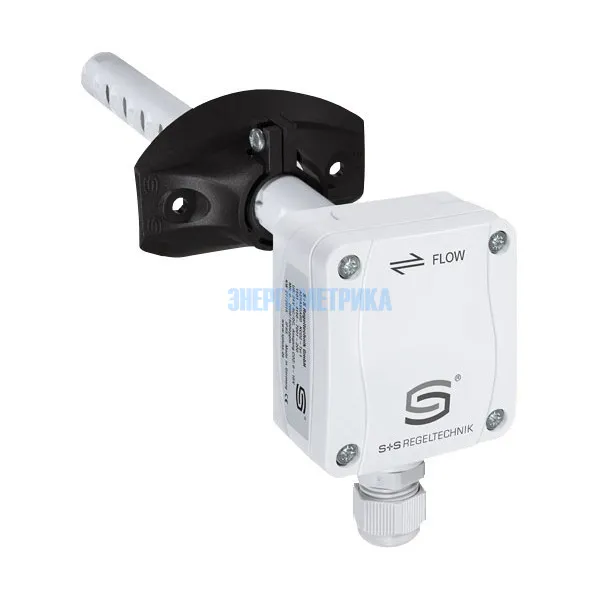

KCO2-W - Канальный преобразователь углекислого газа
Канальный датчик AERASGARD® KCO2-W с активным/ релейным выходом, автоматической калибровкой (можно отключить), в компактном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея. Служит для измерения содержания углекислого газа в воздухе (0…2000 млн-1 / 0...5000 млн-1).
Измерительный преобразователь KCO2-W преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА (можно переключить).
Датчик KCO2-W используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т. д., служит для оценки параметров микроклимата и позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR).
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| AERASGARD® KCO2-W | 1501-3140-7301-200 | |||
| AERASGARD® KCO2-W LCD | 1501-3140-7321-200 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Присоединительные фланцы из пластика или металла Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| Технические характеристики KCO2-W | |||
| Напряжение питания: | 24 B переменного ⁄ постоянного тока (±10 %) | ||
| Потребляемая мощность: | < 1,5 Вт ⁄ 24 В пост. тока обычно < 2,9 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мА |
||
| Анализатор: | оптический, (NDIR) (недисперсионная инфракрасная технология) с ручной калибровкой (с помощью кнопки «zero») KCO2-W с автоматической калибровкой (отключаемая с помощью DIP-переключателя) |
||
| Диапазон измерения: | переключение диапазонов измерения (при помощи DIP-переключателя) 0…2000 млн-1 0…5000 млн-1 |
||
| Выход: | KCO2-W 0–10 В или 4...20 мА, нагрузка < 800 Ом (при помощи DIP-переключателя) с потенциометром смещения (± 10 % от диапазона измерения) |
||
| Релейный выход: | KCO2-W с беспотенциальным переключающим контактом (24 В / 1 A) настраиваемый порог срабатывания |
||
| Погрешность измерения: | ±30 млн-1 ±3 % от измеренного значения | ||
| Температурная зависимость: | ±5 млн-1 ⁄ °C или ±0.5 млн-1 от изм. значения ⁄ °C (зависит от того, что больше) | ||
| Зависимость от давления: | ±0,13 % / мм рт. ст. | ||
| Долговременная стабильность: | < 2 % за 15 лет | ||
| Газообмен: | диффузия | ||
| Время выхода на рабочий режим: | прибл. 1 час | ||
| Температура окружающей среды: | −10…+60 °C | ||
| Время срабатывания: | прибл. 1 минута | ||
| Эл. подключение: | 0,14–1,5 мм2, по винтовым клеммам | ||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! KCO2-W с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц) |
||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1/ Tyr 01 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем) |
||
| Присоединение кабеля: | M16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм | ||
| Защитная трубка: | PLEUROFORM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, НД = 202,5 мм, vmax = 30 м/с (воздух) | ||

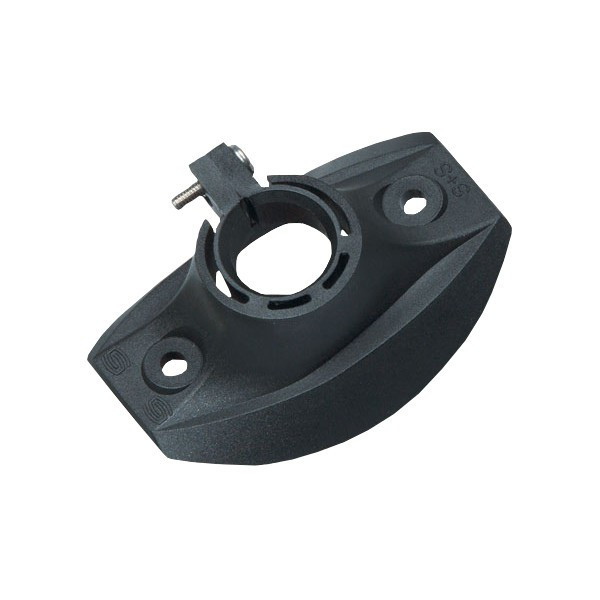

| Монтаж / подключение: | при помощи фланца из пластика (содержится в комплекте поставки) | ||
| Класс защиты: | III (согласно EN 60730) | ||
| Степень защиты: | KCO2-W IP 65 (согласно EN 60529) только корпус ! | ||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» | ||
| Опционально: | дисплей с подсветкой, двухстрочный, вырез ок. 36 x15 мм (Ш x В), для индикации фактического содержания углекислого газа и для настройки порога переключения | ||
