Датчики газов, газоанализаторы и датчики потока воздуха
Датчики углекислого газа (CO2)
RFTM-LQ-CO2 - Датчик влажности, температуры, качества воздуха и содержания CO2
RFTM-LQ-CO2 - Датчик влажности, температуры, качества воздуха и содержания CO2

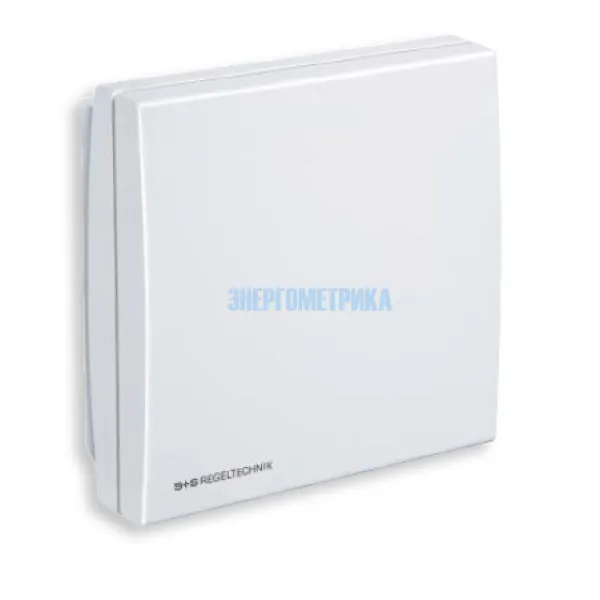

Датчик влажности, температуры, качества воздуха и содержания CO2 RFTM-LQ-CO2 предназначен для непрерывного измерения влажности, температуры, качества воздуха и содержания CO2 окружающего воздуха. Не нуждающийся в техническом обслуживании, управляемый микропроцессором датчик RFTM-LQ-CO2 с возможностью подключения к шине Modbus, по желанию заказчика, изготавливается на выбор с дисплеем или без дисплея.
Преобразователь RFTM-LQ-CO2 в элегантном корпусе из пластика, с защелкивающейся крышкой, низ с четырьмя отверстиями, служит для определения микроклимата в помещении. Микроклимат в помещении эффективно контролируется и регулируется благодаря измерению четырех параметров с помощью одного прибора RFTM-LQ-CO2.
Датчик влажности, температуры, качества воздуха и содержания CO2 RFTM-LQ-CO2 определяет содержание CO2 в диапазоне от 0 до 5000 млн-1, допускает выбор одного из трех уровней чувствительности для определения VOC: LOW / MEDIUM / HIGH, измеряет температуру в диапазоне от 0 до +50 °C, а также относительную влажность воздуха от 0 до 100 %.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Как элемент измерения относительной влажности и температуры цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения. Измерение качества воздуха основывается на использовании анализатора смешанного газа (VOC). Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR).
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| AERASGARD® RFTM-LQ-CO2-W | 1501-61B8-7301-500 | |||
| AERASGARD® RFTM-LQ-CO2-W LCD | 1501-61B8-7321-500 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики RFTM-LQ-CO2 |
|||||||
| Напряжение питания: | 24 В перем. ⁄ пост. тока (±10 %) | ||||||
| Потребляемая мощность: | RCO2-W ⁄ RTM-CO2-SD: < 1,5 Вт ⁄ 24 В пост. тока обычно; < 2,9 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мА RLQ-CO2-W ⁄ RFTM-LQ-CO2-W: < 4,4 Вт ⁄ 24 В пост. тока обычно; < 6,4 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мА |
||||||
| Выходы: | RTM-CO2-SD 0–10 В (фиксированная настройка) Rxx-CO2-W 0–10 В или 4...20 мА (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), нагрузка < 800 Ом |
||||||
| Релейный выход: | RTM-CO2-SD без переключающего контакта Rxx-CO2-W с беспотенциальным переключающим контактом 24 В (присваивается с помощью DIP-переключателя) |
||||||
| Чувствительные элементы: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность | ||||||
| Диапазон измерения влажности: | 0...100 % | ||||||
| Рабочий диапазон влажности: | 0…95 % относительной влажности (без конденсата) | ||||||
| Погрешность измерения влажности: | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % | ||||||
| Выходной сигнал влажности: | 0–10 В или 4...20 мA (при помощи DIP-переключателя) |
||||||
| Диапазон измерения температуры: | 0...+50 °C | ||||||
| Рабочий диапазон температур: | 0...+50 °C | ||||||
| Погрешность измерения температуры: | ±0,2 K при +25 °C | ||||||
| Выходной сигнал температуры: | RTM-CO2-SD 0–10 В (фиксированная настройка) Rxx-CO2-W 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
||||||
| Анализатор VOC: | чувствительный элемент VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) | ||||||
| Диапазон измерения VOC: | 0...100 % чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения (при помощи DIP-переключателя) – VOC: low, medium, high |
||||||
| Выход VOC: | 0–10 В (0 В = чистый воздух, 10 В = загрязненный воздух) или 4...20 мA (при помощи DIP-переключателя; порог срабатывания, настраиваемый в пределах от 0 до 100 % от выходного сигнала) |
||||||
| Погрешность измерения VOC: | ± 20 % верхнего предельного значения (относительно калибровочного газа) | ||||||
| Долговечность: | > 60 месяцев (при нормальной нагрузке) | ||||||
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR), RTM-CO2-SD с автоматической калибровкой Rxx-CO2-W с автоматической и ручной калибровкой |
||||||
| Диапазон измерения CO2: | RTM-CO2-SD 0...2000 млн-1 (фиксированная настройка) Rxx-CO2- W 0...2000 млн-1 или 0...5000 млн-1(при помощи DIP-переключателя) |
||||||
| Выход CO2: | RTM-CO2-SD 0–10 В (фиксированная настройка) Rxx-CO2-W 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
||||||
| Погрешность измерения CO2: | ± 30 млн-1 и ± 3 % измеренного значения | ||||||
| Температурная зависимость CO2: | ± 5 млн-1 ⁄ °C или ± 0,5 % измеренного значения ⁄ °C (зависит от того, что больше) | ||||||
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. | ||||||
| Долговременная стабильность: | < 2 % за 15 лет | ||||||
| Газообмен: | диффузия | ||||||
| Температура окружающей среды: | 0 ...+50 °C | ||||||
| Время выхода на рабочий режим: | прибл. 1 час | ||||||
| Время срабатывания: | < 2 минут | ||||||
| Эл. подключение: | 0,14–1,5 мм², по винтовым зажимам | ||||||
| Корпус: | пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010) | ||||||

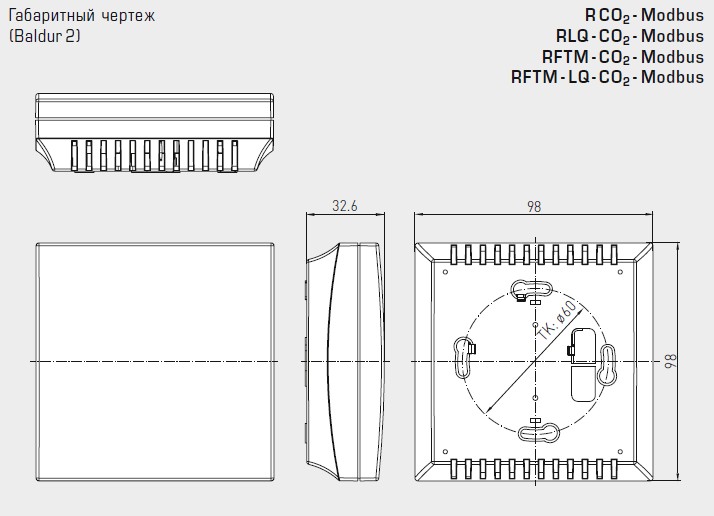

| Размеры: | 98 x 98 x 33 мм (Baldur2 - BD2) | ||||||
| Монтаж: | настенный монтаж или на монтажной коробке, Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или сниз | ||||||
| Класс защиты: | III (согласно EN 60 730) | ||||||
| Степень защиты: | IP 30 (согласно EN 60 529) | ||||||
| Нормы: | соответствие CE-нормам электромагнитная совместимость согласно EN 61326 директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование» |
||||||

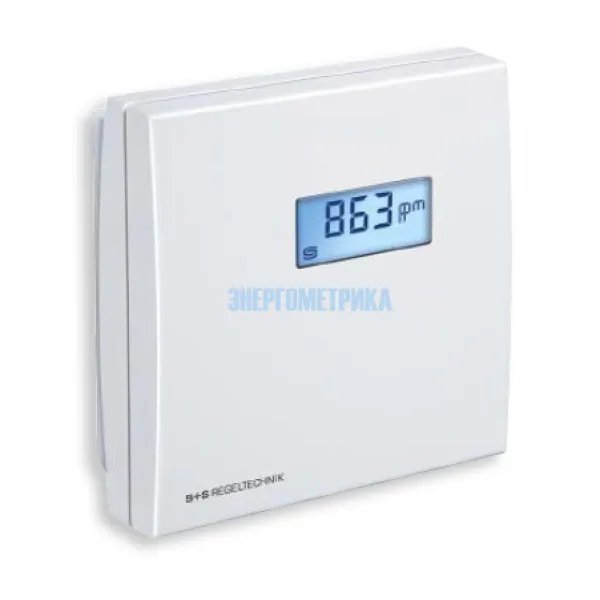

| Дисплей: | с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа | ||||||
