Датчики температуры, терморегуляторы и термостаты
Датчики температуры
Кабельные датчики температуры
HTF50 - Датчик температуры втулочный, кабельный, с пассивным выходом
HTF50 - Датчик температуры втулочный, кабельный, с пассивным выходом

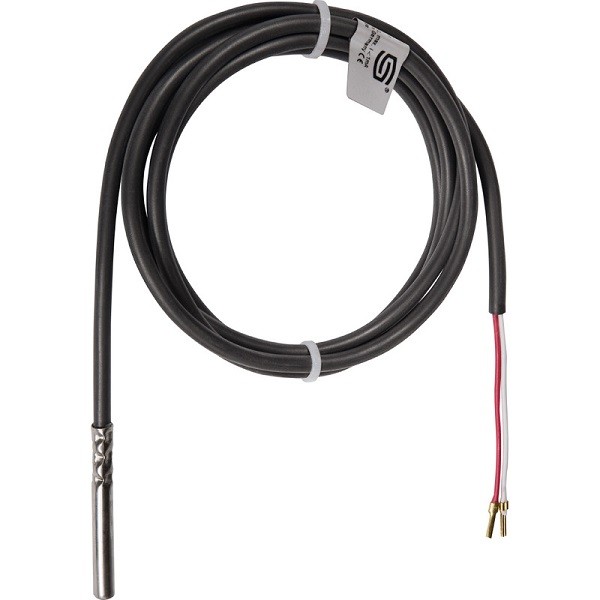

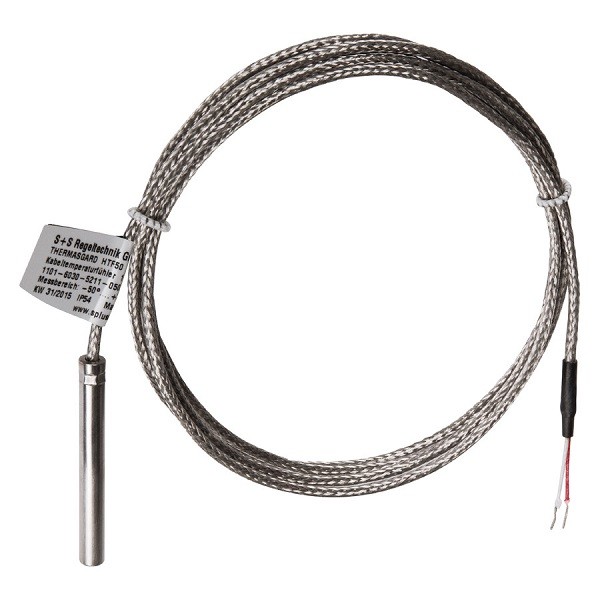

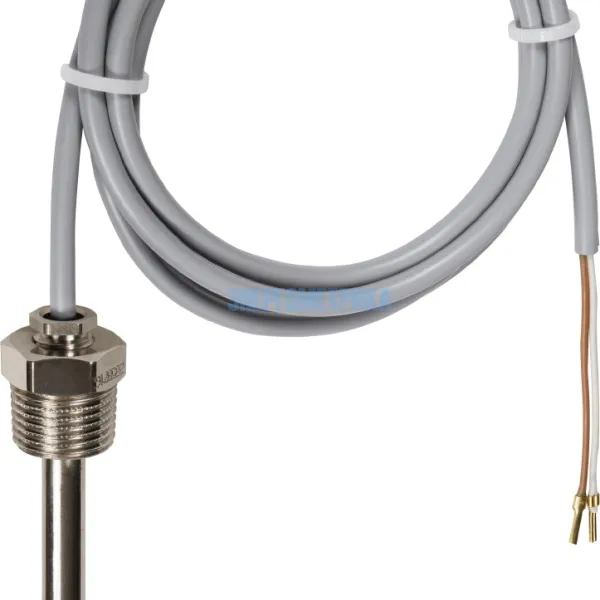

Датчик температуры втулочный, кабельный - HTF50 THERMASGARD® предназначается для измерения температуры жидких и газообразных сред – например, посредством установки в погружную гильзу.
Кабельный датчик может быть выполнен в виде погружного или канального. В зависимости от конкретного случая применения используется кабель из силикона, стекловолокна или ПВХ, с двух-, трех- или четырехпроволным подключением.
Длина втулки по желанию заказчика от 30 до 500 мм (стандартное исполнение – 6x50мм, высококачественная сталь), длина кабеля – произвольная на выбор.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® HTF50 Pt100 | 1101-6030-1211-050 | ||
| THERMASGARD® HTF50 Pt100 PVC 1,5M | 1101-6030-1211-110 | ||
| THERMASGARD® HTF50 Pt100 Silikon 1,5M | 1101-6030-1211-120 | ||
| THERMASGARD® HTF50 Pt100 PTFE 1,5M | 1101-6030-1211-140 | ||
| THERMASGARD® HTF50 Pt100 PVC 3M | 1101-6030-1231-110 | ||
| THERMASGARD® HTF50 Pt100 Silikon 3M | 1101-6030-1231-120 | ||
| THERMASGARD® HTF50 Pt100 PVC 5M | 1101-6030-1251-110 | ||
| THERMASGARD® HTF50 Pt100 Silikon 5M | 1101-6030-1251-120 | ||
| THERMASGARD® HTF50 Pt100 PVC 8M | 1101-6030-1281-110 | ||
| THERMASGARD® HTF50 Pt100 Silikon 8M | 1101-6030-1281-120 | ||
| THERMASGARD® HTF50 Pt100 PVC 10M | 1101-6030-1301-110 | ||
| THERMASGARD® HTF50 Pt100 Silikon 10M | 1101-6030-1301-120 | ||
| THERMASGARD® HTF50 Pt1000 | 1101-6030-5211-050 | ||
| THERMASGARD® HTF50 Pt1000 PVC 1,5M | 1101-6030-5211-110 | ||
| THERMASGARD® HTF50 Pt1000 Silikon 1,5M | 1101-6030-5211-120 | ||
| THERMASGARD® HTF50 Pt1000 PTFE 1,5M | 1101-6030-5211-140 | ||
| THERMASGARD® HTF50 Pt1000 PVC 3M | 1101-6030-5231-110 | ||
| THERMASGARD® HTF50 Pt1000 Silikon 3M | 1101-6030-5231-120 | ||
| THERMASGARD® HTF50 Pt1000 PVC 5M | 1101-6030-5251-110 | ||
| THERMASGARD® HTF50 Pt1000 Silikon 5M | 1101-6030-5251-120 | ||
| THERMASGARD® HTF50 Pt1000 PVC 8M | 1101-6030-5281-110 | ||
| THERMASGARD® HTF50 Pt1000 Silikon 8M | 1101-6030-5281-120 | ||
| THERMASGARD® HTF50 Pt1000 PVC 10M | 1101-6030-5301-110 | ||
| THERMASGARD® HTF50 Pt1000 Silikon 10M | 1101-6030-5301-120 | ||
| THERMASGARD® HTF50 Pt1000A PVC 1,5M | 1101-6030-6211-110 | ||
| THERMASGARD® HTF50 Pt1000A Silikon 1,5M | 1101-6030-6211-120 | ||
| THERMASGARD® HTF50 Pt1000A | 1101-6030-6211-140 | ||
| THERMASGARD® HTF50 Pt1000A | 1101-6030-6231-120 | ||
| THERMASGARD® HTF50 Ni1000 PVC 1,5M | 1101-6030-9211-110 | ||
| THERMASGARD® HTF50 Ni1000 Silikon 1,5M | 1101-6030-9211-120 | ||
| THERMASGARD® HTF50 Ni1000 PVC 3M | 1101-6030-9231-110 | ||
| THERMASGARD® HTF50 Ni1000 Silikon 3M | 1101-6030-9231-120 | ||
| THERMASGARD® HTF50 Ni1000 PVC 5M | 1101-6030-9251-110 | ||
| THERMASGARD® HTF50 Ni1000 Silikon 5M | 1101-6030-9251-120 | ||
| THERMASGARD® HTF50 Ni1000 PVC 8M | 1101-6030-9281-110 | ||
| THERMASGARD® HTF50 Ni1000 Silikon 8M | 1101-6030-9281-120 | ||
| THERMASGARD® HTF50 Ni1000 PVC 10M | 1101-6030-9301-110 | ||
| THERMASGARD® HTF50 Ni1000 Silikon 10M | 1101-6030-9301-120 | ||
| THERMASGARD® HTF50 NiTK PVC 1,5M | 1101-6031-0211-110 | ||
| THERMASGARD® HTF50 NiTK Silikon 1,5M | 1101-6031-0211-120 | ||
| THERMASGARD® HTF50 NiTK PVC 3M | 1101-6031-0231-110 | ||
| THERMASGARD® HTF50 NiTK Silikon 3M | 1101-6031-0231-120 | ||
| THERMASGARD® HTF50 NiTK PVC 5M | 1101-6031-0251-110 | ||
| THERMASGARD® HTF50 NiTK Silikon 5M | 1101-6031-0251-120 | ||
| THERMASGARD® HTF50 NiTK PVC 8M | 1101-6031-0281-110 | ||
| THERMASGARD® HTF50 NiTK Silikon 8M | 1101-6031-0281-120 | ||
| THERMASGARD® HTF50 NiTK PVC 10M | 1101-6031-0301-110 | ||
| THERMASGARD® HTF50 NiTK Silikon 10M | 1101-6031-0301-120 | ||
| THERMASGARD® HTF50 NTC1,8K PVC 1,5M | 1101-6031-2211-110 | ||
| THERMASGARD® HTF50 NTC1,8K Silikon 1,5M | 1101-6031-2211-120 | ||
| THERMASGARD® HTF50 NTC1,8K PVC 3M | 1101-6031-2231-110 | ||
| THERMASGARD® HTF50 NTC1,8K Silikon 3M | 1101-6031-2231-120 | ||
| THERMASGARD® HTF50 NTC1,8K PVC 5M | 1101-6031-2251-110 | ||
| THERMASGARD® HTF50 NTC1,8K Silikon 5M | 1101-6031-2251-120 | ||
| THERMASGARD® HTF50 NTC1,8K PVC 8M | 1101-6031-2281-110 | ||
| THERMASGARD® HTF50 NTC1,8K Silikon 8M | 1101-6031-2281-120 | ||
| THERMASGARD® HTF50 NTC1,8K PVC 10M | 1101-6031-2301-110 | ||
| THERMASGARD® HTF50 NTC1,8K Silikon 10M | 1101-6031-2301-120 | ||
| THERMASGARD® HTF50 NTC10K PVC 1,5M | 1101-6031-5211-110 | ||
| THERMASGARD® HTF50 NTC10K Silikon 1,5M | 1101-6031-5211-120 | ||
| THERMASGARD® HTF50 NTC10K PVC 3M | 1101-6031-5231-110 | ||
| THERMASGARD® HTF50 NTC10K Silikon 3M | 1101-6031-5231-120 | ||
| THERMASGARD® HTF50 NTC10K PVC 5M | 1101-6031-5251-110 | ||
| THERMASGARD® HTF50 NTC10K Silikon 5M | 1101-6031-5251-120 | ||
| THERMASGARD® HTF50 NTC10K PVC 8M | 1101-6031-5281-110 | ||
| THERMASGARD® HTF50 NTC10K Silikon 8M | 1101-6031-5281-120 | ||
| THERMASGARD® HTF50 NTC10K PVC 10M | 1101-6031-5301-110 | ||
| THERMASGARD® HTF50 NTC10K Silikon 10M | 1101-6031-5301-120 | ||
| THERMASGARD® HTF50 NTC20K PVC 1,5M | 1101-6031-6211-110 | ||
| THERMASGARD® HTF50 NTC20K Silikon 1,5M | 1101-6031-6211-120 | ||
| THERMASGARD® HTF50 NTC20K PVC 3M | 1101-6031-6231-110 | ||
| THERMASGARD® HTF50 NTC20K Silikon 3M | 1101-6031-6231-120 | ||
| THERMASGARD® HTF50 NTC20K PVC 5M | 1101-6031-6251-110 | ||
| THERMASGARD® HTF50 NTC20K Silikon 5M | 1101-6031-6251-120 | ||
| THERMASGARD® HTF50 NTC20K PVC 8M | 1101-6031-6281-110 | ||
| THERMASGARD® HTF50 NTC20K Silikon 8M | 1101-6031-6281-120 | ||
| THERMASGARD® HTF50 NTC20K PVC 10M | 1101-6031-6301-110 | ||
| THERMASGARD® HTF50 NTC20K Silikon 10M | 1101-6031-6301-120 | ||
| THERMASGARD® HTF50 LM235Z PVC 1,5M | 1101-6032-1211-110 | ||
| THERMASGARD® HTF50 LM235Z Silikon 1,5M | 1101-6032-1211-120 | ||
| THERMASGARD® HTF50 LM235Z PVC 3M | 1101-6032-1231-110 | ||
| THERMASGARD® HTF50 LM235Z Silikon 3M | 1101-6032-1231-120 | ||
| THERMASGARD® HTF50 LM235Z PVC 5M | 1101-6032-1251-110 | ||
| THERMASGARD® HTF50 LM235Z Silikon 5M | 1101-6032-1251-120 | ||
| THERMASGARD® HTF50 LM235Z PVC 8M | 1101-6032-1281-110 | ||
| THERMASGARD® HTF50 LM235Z Silikon 8M | 1101-6032-1281-120 | ||
| THERMASGARD® HTF50 LM235Z PVC 10M | 1101-6032-1301-110 | ||
| THERMASGARD® HTF50 LM235Z Silikon 10M | 1101-6032-1301-120 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики втулочного датчика температуры HTF50 | |||||||||||||||||||||
| Диапазон измерения: | -35...+105 °C ПВХ -50...+180 °C силикон -50...+250 °C PTFE -50...+350 °C стеклонить |
||||||||||||||||||||
| Чувствительные элементы /выход: | пассивный PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET | ||||||||||||||||||||
| Тип подключения: | по двухпроводной схеме (опционально – четырехпроводное подключение) | ||||||||||||||||||||
| Измерительный ток: | прибл. 1 мА | ||||||||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V 4A, Ø6 мм | ||||||||||||||||||||
| Соединительный кабель: | длина 1,5 м (опционально 3 м, 5 м, 8 м, 10 м) | ||||||||||||||||||||
| Длина гильзы: | 50 мм | ||||||||||||||||||||
| Монтаж ⁄ подключение: | при помощи фланца из пластика (опционально – оцинкованная сталь) | ||||||||||||||||||||
| Сопротивление изоляции: | =100 МОм, при 20 °C (500 В постоянного тока) | ||||||||||||||||||||
| Степень защиты: | стандартно IP65 (влагонепроницаемая запрессовка) опционально IP54 (гильза датчики в литой водонепроницаемой оболочке) опционально IP68 (соединительный провод из стеклонити) |
||||||||||||||||||||
