HFTM - Датчик температуры втулочный с измерительным преобразователем температуры, калибруемый, с активным выходом
HFTM - калибруемый измерительный преобразователь температуры THERMASGARD® с втулочным датчиком, с аналоговым выходом.

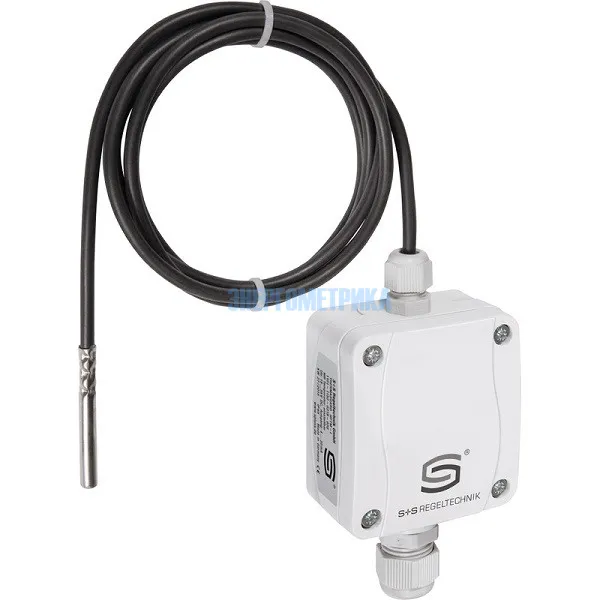

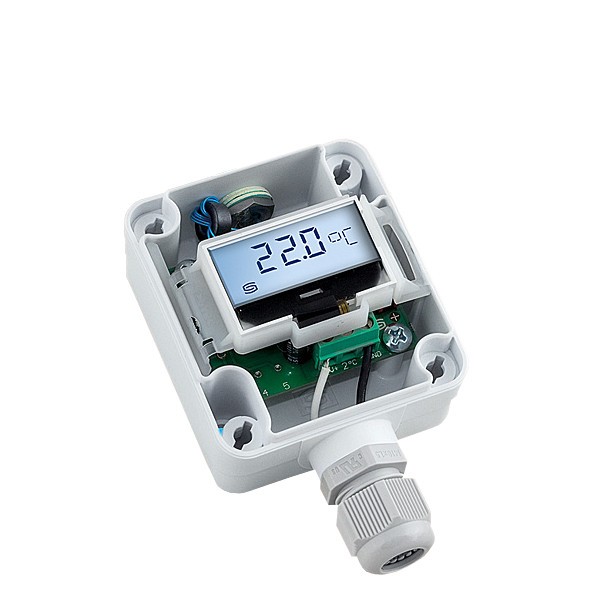

На выбор - с дисплеем (для отображения измеренной температуры) или без дисплея, в клеммном коробчатом корпусе из пластика с высокой ударной вязкостью, крышка корпуса с быстрозаворачиваемыми винтами.
Служит для измерения температуры жидких и газообразных сред посредством установки в погружную гильзу или в качестве канального датчика. Кабельные датчики температуры калибруются на заводе при изготовлении. Возможна юстировка/калибровка при эксплуатации (настраиваемыми являются диапазон и положение нуля).

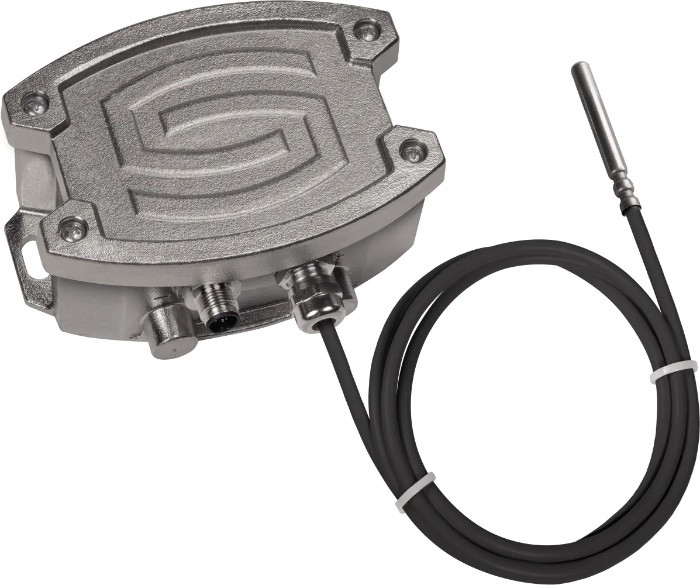

Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® HFTM-U | 1101-1151-0219-920 | ||
| THERMASGARD® HFTM-U LCD | 1101-1151-2219-920 | ||
| THERMASGARD® HFTM-I | 1101-1152-0219-920 | ||
| THERMASGARD® HFTM-I LCD | 1101-1152-2219-920 | ||
| THERMASGARD® HFTM-SD-U | 1101-6161-0219-920 | ||
| THERMASGARD® HFTM-SD-I | 1101-6162-0219-920 | ||
| THERMASGARD® HFTM-U Q | 2001-2111-1100-001 | ||
| THERMASGARD® HFTM-I Q | 2001-2111-2100-001 | ||
| THERMASGARD® HFTM-U Q LCD | 2001-2112-1100-001 | ||
| THERMASGARD® HFTM-I Q LCD | 2001-2112-2100-001 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

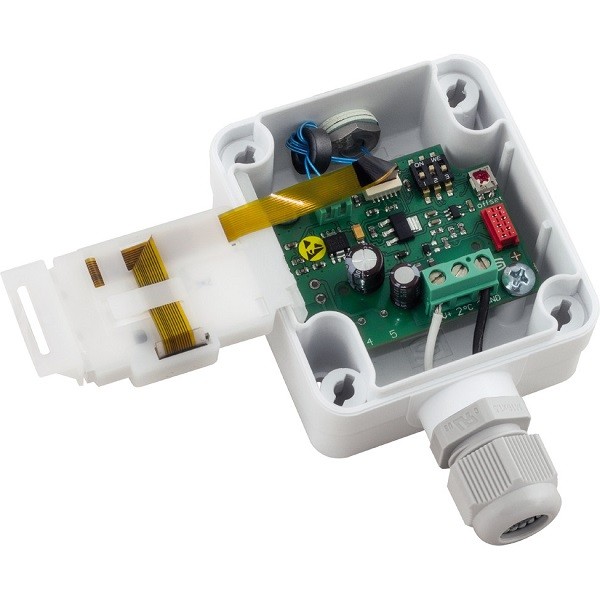

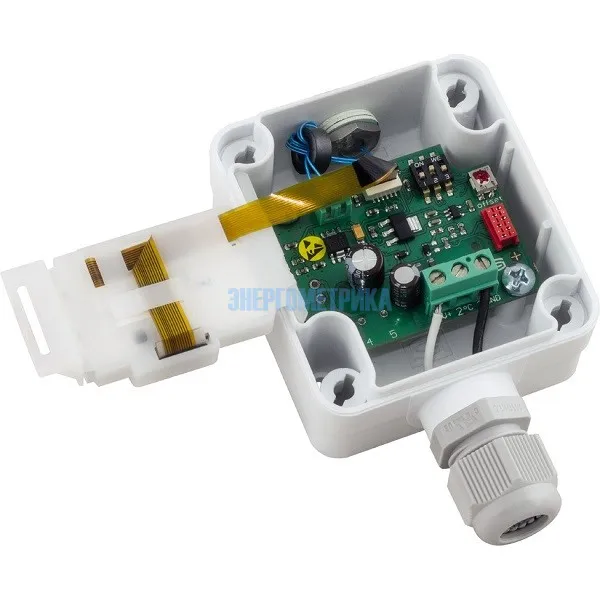

Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.
| HFTM - переключатели | ||||
| Диапазоны измерения (настраиваемые) |
JP1 | JP2 | JP3 | JP4 |
|
-20°C...+150°C |
•• | •• | •• | •• |
| -50°C...+50°C | oo | •• | •• | •• |
| -20°C...+80°C | •• | oo | •• | •• |
| -30°C...+60°C | oo | oo | •• | •• |
| 0°C...+40°C | •• | •• | oo | •• |
| 0°C...+50°C | oo | •• | oo | •• |
| 0°C...+100°C | •• | oo | oo | •• |
| 0°C...+150°C | oo | oo | oo | •• |
|
Технические характеристики втулочного датчика HFTM |
|||
| Напряжение питания: | U выход 0 - 10 В: 24 В перем. ⁄ пост. тока ± 10 % I выход 4...20 мА (зависит от нагрузки): 15-36 В пост. тока |
||
| Потребляемая мощность: | <1,0 ВА ⁄ 24 В пост. тока <2,2 ВА ⁄ 24 В перем. тока |
||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б | ||
| Соединительный кабель: | силикон, 1,5 м, SiHF, 2x0,25 мм², со снятой изоляцией на концах с наконечниками (опционально – PTFE до 250 °C или стеклонить с проволочной оплеткой до 350 °C) | ||
| Диапазон измерения: | переключение между 8 диапазонами измерения с ручной коррекцией нуля (± 10 K) | ||
| Выход: | 0-10 В или 4...20 мA | ||
| Температура окружающей среды: | –30...+ 70 °C (измерительный преобразователь) | ||
| Тип подключения: | по двух- или трехпроводной схеме | ||
| Защитная трубка (гильза чувствительного элемента) / кабель: | из высококачественной стали 1.4571, V4A Ø6 мм, номинальная длина NL=50 мм (опционально – другие размеры) / 1,5 м, силикон, SiHF, 2x0,25 мм² | ||
| Корпус: | пластик, полиамид, 30% усиление стеклянными шариками, крышка с защелками, цвет чистый белый (аналогичен RAL 9010) | ||
| Дисплей (для моделей LCD/Display) | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина x высота), для индикации фактической температуры и самодиагностики (выход за верхнюю границу диапазона измерения, выход за нижнюю границу диапазона измерения, обрыв датчика, короткое замыкание датчика) | ||
| Размеры: | 72 x 64 x 37,8 мм (Tyr 1) и 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) | ||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | ||
| Монтаж: | настенный или в монтажную коробку 55 мм, низ с четырьмя отверстиями для закрепления в вертикально или горизонтально, отверстие под открытый ввод кабеля сверху или снизу | ||
| Допустимая относительная влажность воздуха: | < 95% | ||
| Степень защиты: | корпус: IP65 (согласно EN 60529) гильза: IP65 (согласно EN 60529) исполнение с влагонепроницаемой запрессовкой IP68 (опционально — в литой водонепроницаемой оболочке) исполнение с накаткой IP54 (опционально — с кабелем из стеклонити) |
||
