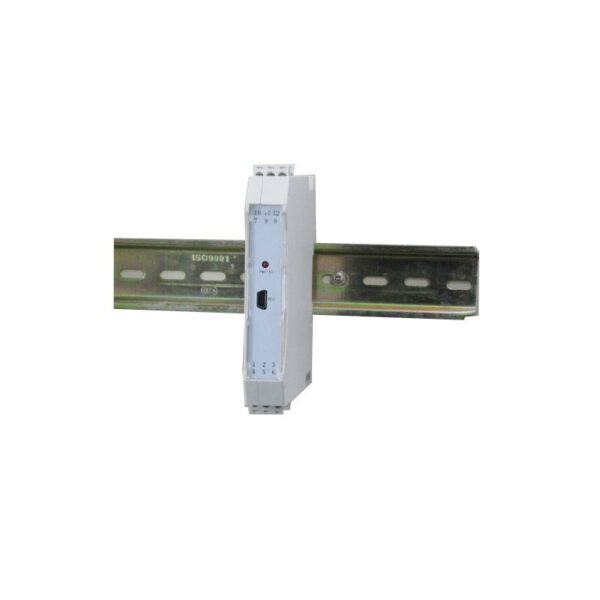

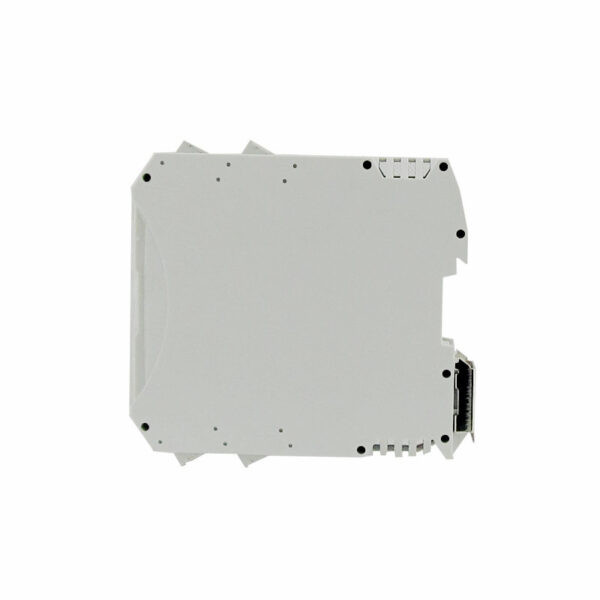

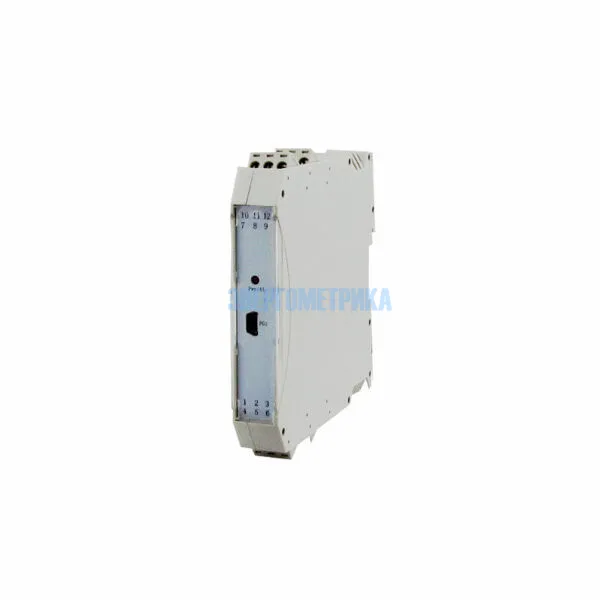

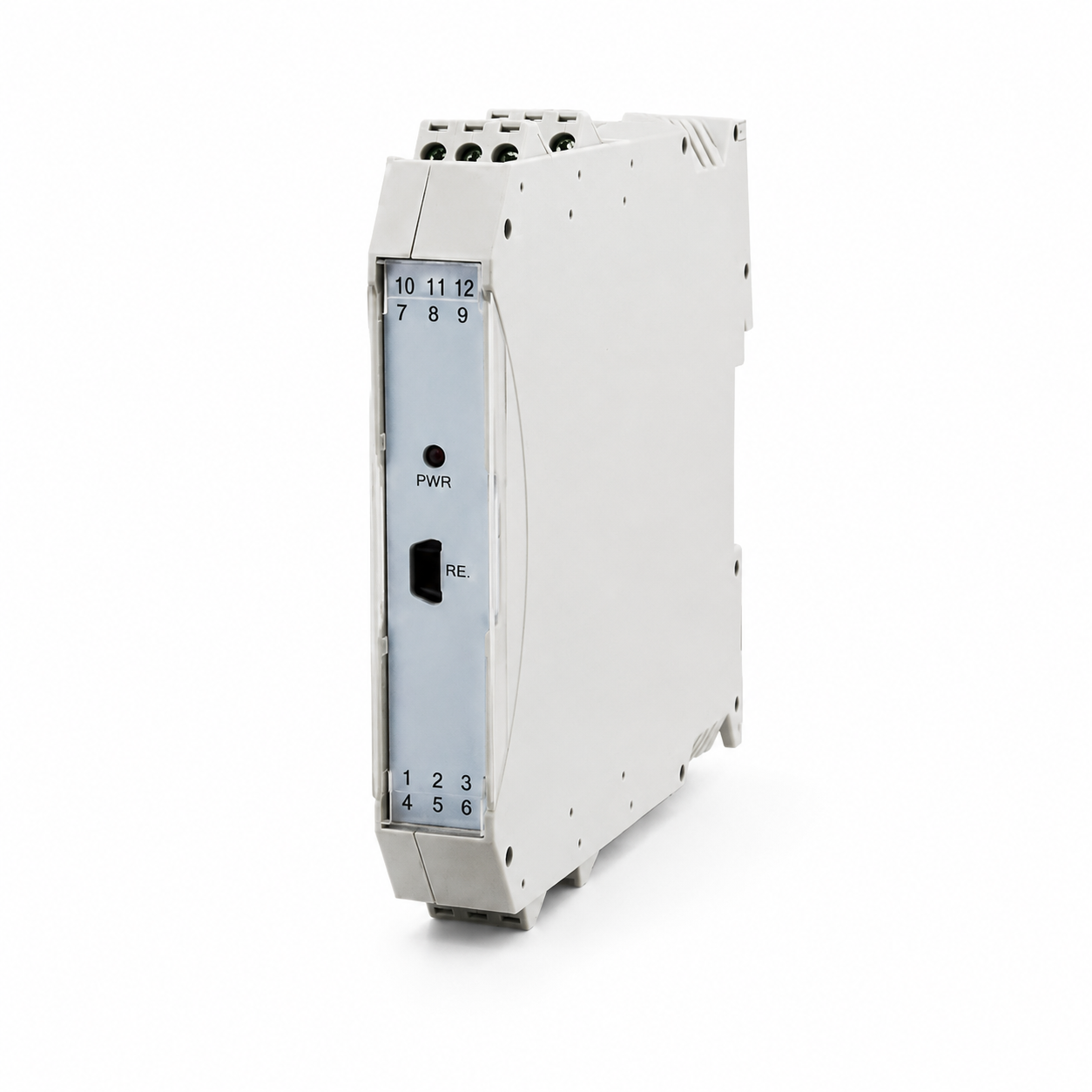

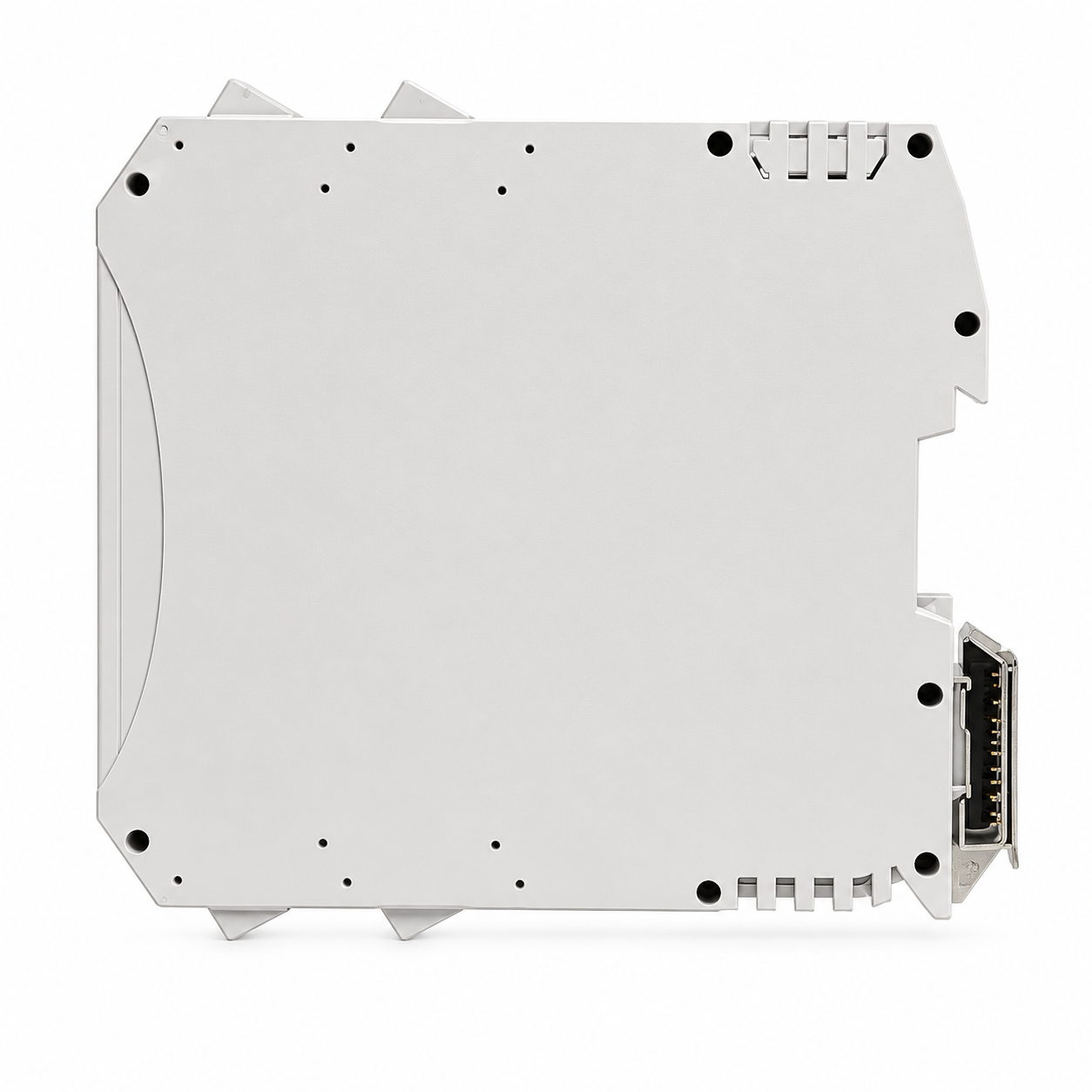

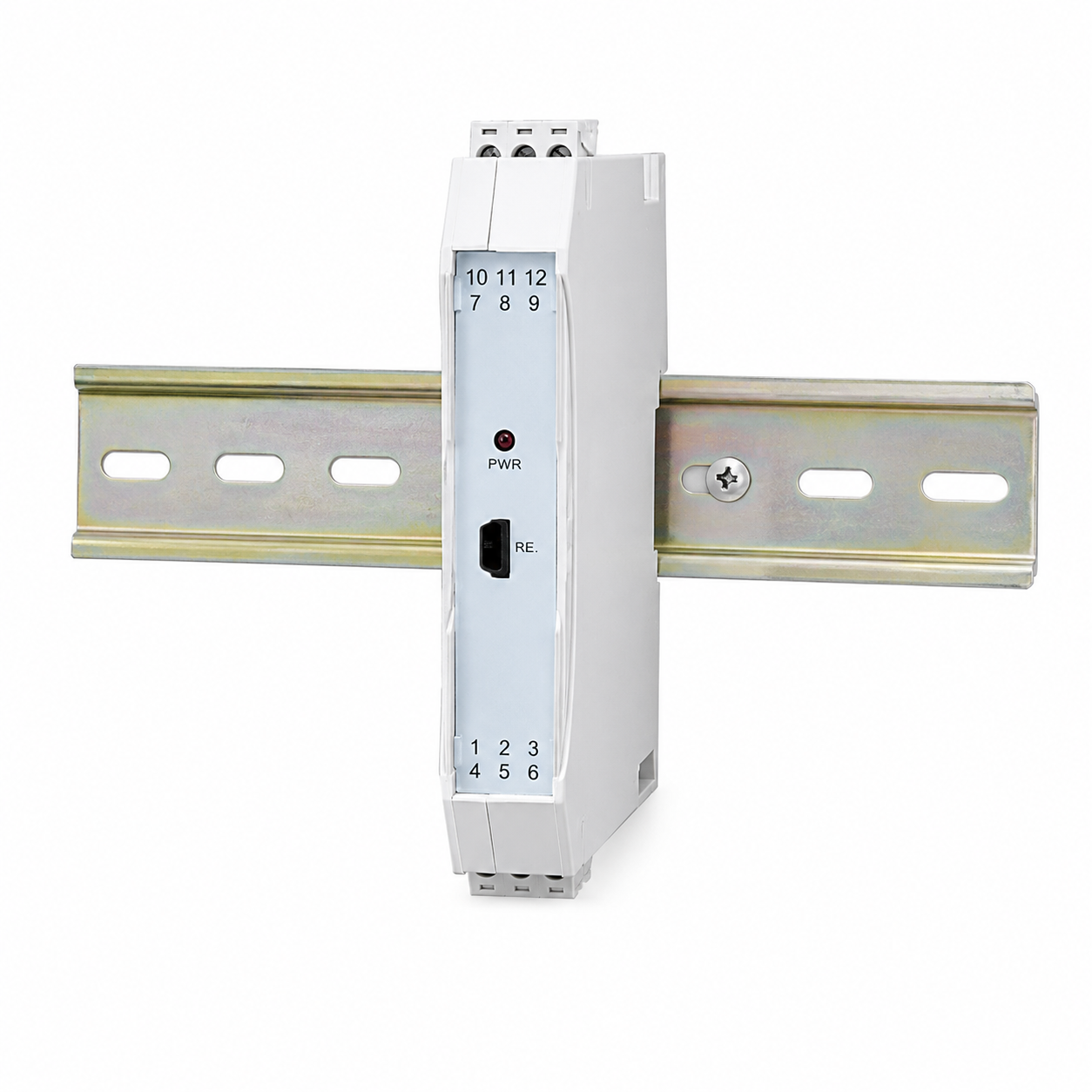

EnergoM-SI-XX - Преобразователь постоянного тока для монтажа на DIN-рейку
EnergoM-SI-XX - Преобразователь постоянного тока для монтажа на DIN-рейку
Преобразователь постоянного тока EnergoM-SI-XX обеспечивают двойные выходы от одного источника, независимо от того, нужен ли вам блок, который поглощает или подает ток.
Оптическая или гальваническая развязка устраняет ошибки контура заземления, снижает уровень шума и блокирует переходные скачки высокого напряжения. Наши многоканальные модули снижают затраты и экономят место.
Особенности:
- Поддержка универсального входного сигнала;
- Обеспечивает питание входного контура 26...18 В постоянного тока;
- Сигнал тревоги о неисправности датчика TC/RTD;
- Низкая температура, автоматическая калибровка нуля;
- Защита от ограничения тока питания контура (30 мА);
- Защита от перегрузки по току для входного тока (50 мА);
- Выходной ток может быть установлен обратно пропорционально выходному;
- Программируется с помощью USB или адаптера;
- Без внешнего источника питания;
- Задняя плата спроектирована с резервными интерфейсами питания.
Техническая документация
Параметры
| Технические характеристики сигнального изолятора EnergoM-SI-XX | |
| Питание | 24 В постоянного тока±10% |
| Потребляемая мощность | ≦1 Вт |
| Типы входных данных | 4...20мА RTD (PT100, PT200, PT500, PT1000, Cu50); R (0-400Ω, 0-4000Ω); TC(K, E, S, B, R, J, T,N); мВ(-80-+80 мВ); В (0-1В) |
| Типы выходных сигналов | 0(4)-20мА |
| Время отклика | < 0,4 мс (0-90%, 100%-10%) |
| Точность | ±0.1% |
| Температурный дрейф | 0,01% по Цельсию |
| Колебания напряжения | ±0,005% X диапазон / ниже В постоянного тока |
| Мощность нагрузки | < 350Ω |
| Изоляционный резистор | >100 мОм / 500 В между входом/выходом |
| Прочность изоляции | Переменный ток 2500 В 1 мин между входом / выходом |
| Рабочая температура | -10~70 C |
| Температура окружающей среды и влажность | -40 ~ 85 C / ≦95% относительной влажности |
| Калибровка температуры окружающей среды | 25±2°C |
| Размеры | 113 X 109 X 17,5 мм |
| Способ подключения клемм | Винт |
| Интерфейс связи | Мини-USB |
| Стандарт | EN61326 : 1997+A1: 1998+A2: 2001+A3: 2003 |
| Светодиодный индикатор | Обычно подсветка указывает на подачу питания и нормальную работу, мигание указывает на то, что осуществляется цифровая связь |
