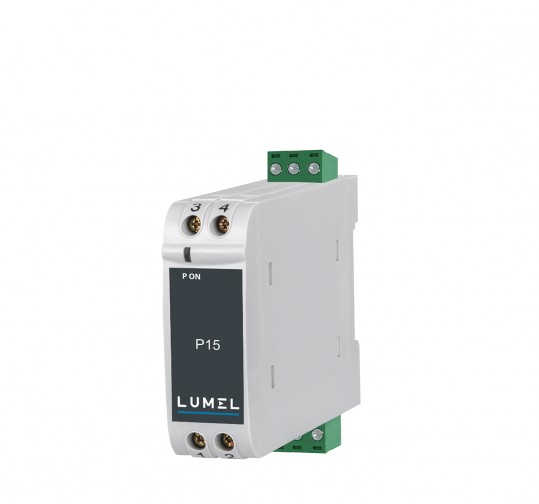

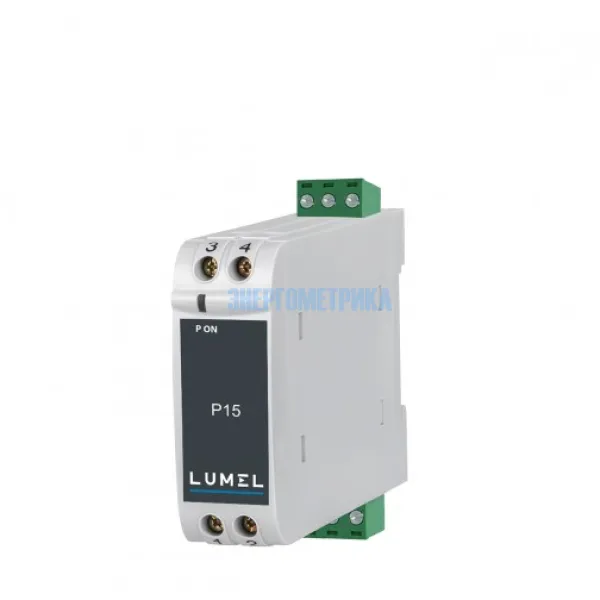

P15 - Преобразователь постоянного тока
Преобразователь постоянного тока P15 предназначен для организации гальванической развязки между входом, двумя выходами и цепью питания. P15 соответствует всем требованиям стандарта PN-EN 61010.
Характеристики:
- Электрическая изоляция DC сигналов,
- Программируемый диапазон входного сигнала,
- Два программируемых выхода,
- Класс точности: < ± 0,2%,
- Позволяет решить проблему экранирования в узловых сетях,
- Время отклика < 50 мс,
- Электрическая изоляция между входом и выходом до 2.3 кВ,
- Электрическая изоляция между источником питания и другими цепями до 3 кВ.,
- Номинальное рабочее напряжение: 60…300 В a.c. или d.c., 20…40 В a.c., 20...60 V d.c.,
- Номинальная рабочая частота: 40...400 Гц,
- Степень защиты: IP40 со стороны передней панели, IP20 со стороны клемм,
- Габаритные размеры: 22.5 x 65.5 x 106.5 мм.
