TAL- Измерительный преобразователь постоянного тока и напряжения
Измерительный преобразователь TAL предназначен для преобразования входных сигналов постоянного тока и напряжения в унифицированный измерительный выходной сигнал. Преобразователь используется для гальванической развязки двух унифицированных аналоговых сигналов. Область применения – комплексы АСУ ТП в системах измерения постоянного тока и напряжения.
Измерительный преобразователь TAL подключается к соответствующим точкам электрической цепи по схемам измерения напряжения. Для измерения тока преобразователь подключается к шунту. Для питания преобразователе необходим внешний источник питания. Характеристика выходного сигнала – линейная, пропорциональная входному сигналу. По заказу возможно изготовление преобразователей с температурой эксплуатации: -30С...+50С.
| TAL- измерительный преобразователь постоянного тока и напряжения |
|||||
|
Входной сигнал (DC) |
Напряжение питания |
Выходной сигнал (DC) | |||
| 0...5 мА | 0...20 мА | 4...20 мА | 0...10 В | ||
|
0...10 В |
15 В DC без встроенного источника питания* |
TAL-101D |
TAL-102D |
TAL-103D | TAL-106D |
| 24 В без встроенного источника питания* | TAL-1012D | TAL-1022D | TAL-1032D | TAL-1062D | |
| 24 В (AC/DC) | TAL-1011D | TAL-1021D | TAL-1031D | TAL-1061D | |
| 48 В (AC/DC) | TAL-1013D | TAL-1023D | TAL-1033D | TAL-1063D | |
| 110 В (AC/DC) | TAL-1014D | TAL-1024D | TAL-1034D | TAL-1064D | |
| 220 В (AC/DC) | TAL-1015D | TAL-1025D | TAL-1035D | TAL-1065D | |
|
0...24 В |
15 В DC без встроенного источника питания* |
TAL-241D |
TAL-242D |
TAL-243D | TAL-246D |
| 24 В без встроенного источника питания* | TAL-2412D | TAL-2422D | TAL-2432D | TAL-2462D | |
| 24 В (AC/DC) | TAL-2411D | TAL-2421D | TAL-2431D | TAL-2461D | |
| 48 В (AC/DC) | TAL-2413D | TAL-2423D | TAL-2433D | TAL-2463D | |
| 110 В (AC/DC) | TAL-2414D | TAL-2424D | TAL-2434D | TAL-2464D | |
| 220 В (AC/DC) | TAL-2415D | TAL-2425D | TAL-2435D | TAL-2465D | |
|

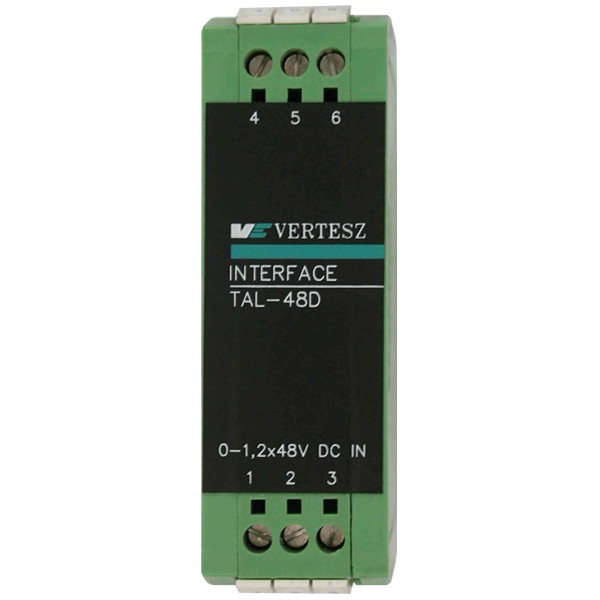

0...48 В |
15 В DC без встроенного источника питания* |
TAL-481D |
TAL-482D |
TAL-483D | TAL-486D |
| 24 В без встроенного источника питания* | TAL-4812D | TAL-4822D | TAL-4832D | TAL-4862D | |
| 24 В (AC/DC) | TAL-4812D | TAL-4821D | TAL-4831D | TAL-4861D | |
| 48 В (AC/DC) | TAL-4813D | TAL-4823D | TAL-4833D | TAL-4863D | |
| 110 В (AC/DC) | TAL-4814D | TAL-4824D | TAL-4834D | TAL-4864D | |
| 220 В (AC/DC) | TAL-4815D | TAL-4825D | TAL-4835D | TAL-4865D | |
| TAL - измерительный преобразователь постоянного тока и напряжения |
|||||
|
Входной сигнал (DC) |
Напряжение питания |
Выходной сигнал (DC) | |||
| 0...5 мА | 0...20 мА | 4...20 мА | 0...10 В | ||
|
0...110 В |
15 В DC без встроенного источника питания* |
TAL-111D |
TAL-112D |
TAL-113D | TAL-116D |
| 24 В без встроенного источника питания* | TAL-1112D | TAL-1122D | TAL-1132D | TAL-1162D | |
| 24 В (AC/DC) | TAL-1111D | TAL-1121D | TAL-1131D | TAL-1161D | |
| 48 В (AC/DC) | TAL-1113D | TAL-1123D | TAL-1133D | TAL-1163D | |
| 110 В (AC/DC) | TAL-1114D | TAL-1124D | TAL-1134D | TAL-1164D | |
| 220 В (AC/DC) | TAL-1115D | TAL-1125D | TAL-1135D | TAL-1165D | |
|
0...220 В |
15 В DC без встроенного источника питания* |
TAL-221D |
TAL-222D |
TAL-223D | TAL-226D |
| 24 В без встроенного источника питания* | TAL-2212D | TAL-2222D | TAL-2232D | TAL-2262D | |
| 24 В (AC/DC) | TAL-2211D | TAL-2221D | TAL-2231D | TAL-2261D | |
| 48 В (AC/DC) | TAL-2213D | TAL-2223D | TAL-2233D | TAL-2263D | |
| 110 В (AC/DC) | TAL-2214D | TAL-2224D | TAL-2234D | TAL-2264D | |
| 220 В (AC/DC) | TAL-2215D | TAL-2225D | TAL-2235D | TAL-2265D | |
|
0...400 В |
15 В DC без встроенного источника питания* |
TAL-4001D |
TAL-4002D |
TAL-4003D | TAL-4006D |
| 24 В без встроенного источника питания* | TAL-40012D | TAL-40022D | TAL-40032D | TAL-40062D | |
| 24 В (AC/DC) | TAL-40012D | TAL-40021D | TAL-40031D | TAL-40061D | |
| 48 В (AC/DC) | TAL-40013D | TAL-40023D | TAL-40033D | TAL-40063D | |
| 110 В (AC/DC) | TAL-40014D | TAL-40024D | TAL-40034D | TAL-40064D | |
| 220 В (AC/DC) | TAL-40015D | TAL-40025D | TAL-40035D | TAL-40065D | |
| TAL - измерительный преобразователь постоянного тока и напряжения |
|||||
|
Входной сигнал (DC) |
Напряжение питания |
Выходной сигнал (DC) | |||
| 0...5 мА | 0...20 мА | 4...20 мА | 0...10 В | ||
|

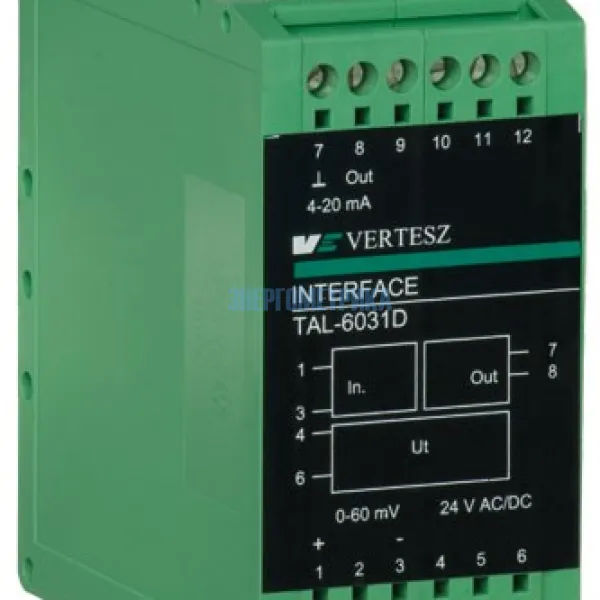

0...60 В |
15 В DC без встроенного источника питания* |
TAL-601D |
TAL-602D |
TAL-603D | TAL-606D |
| 24 В без встроенного источника питания* | TAL-6012D | TAL-6022D | TAL-6032D | TAL-6062D | |
| 24 В (AC/DC) | TAL-6012D | TAL-6021D | TAL-6031D | TAL-6061D | |
| 48 В (AC/DC) | TAL-6013D | TAL-6023D | TAL-6033D | TAL-6063D | |
| 110 В (AC/DC) | TAL-6014D | TAL-6024D | TAL-6034D | TAL-6064D | |
| 220 В (AC/DC) | TAL-6015D | TAL-6025D | TAL-6035D | TAL-6065D | |
| TAL - измерительный преобразователь постоянного тока и напряжения |
|||||
|
Входной сигнал (DC) |
Напряжение питания |
Выходной сигнал (DC) | |||
| 0...5 мА | 0...20 мА | 4...20 мА | 0...10 В | ||
|
0...20 мА |
15 В DC без встроенного источника питания* |
TAL-201ID |
TAL-202ID |
TAL-203ID | TAL-206ID |
| 24 В без встроенного источника питания* | TAL-2012ID | TAL-2022ID | TAL-2032ID | TAL-2062ID | |
| 24 В (AC/DC) | TAL-2011ID | TAL-2021ID | TAL-2031ID | TAL-2061ID | |
| 48 В (AC/DC) | TAL-2013ID | TAL-2023ID | TAL-2033ID | TAL-2063ID | |
| 110 В (AC/DC) | TAL-2014ID | TAL-2024ID | TAL-2034ID | TAL-2064ID | |
| 220 В (AC/DC) | TAL-2015ID | TAL-2025ID | TAL-1035ID | TAL-2065ID | |
|
4...20 мА |
15 В DC без встроенного источника питания* |
TAL-421ID |
TAL-422ID |
TAL-423ID | TAL-426ID |
| 24 В без встроенного источника питания* | TAL-4232ID | ||||
| 24 В (AC/DC) | TAL-4231ID | ||||
| 48 В (AC/DC) | TAL-4233ID | ||||
| 110 В (AC/DC) | TAL-4234ID | ||||
| 220 В (AC/DC) | TAL-4235ID | ||||
Примечания
* Данная модификация измерительных преобразователей имеет двухстороннюю гальваническую модификацию. В остальных модификациях гальваническая изоляция - трехсторонняя (включая цепи питания).
** Данная модификация измерительных преобразователей подключается к шунту 60 мВ.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
