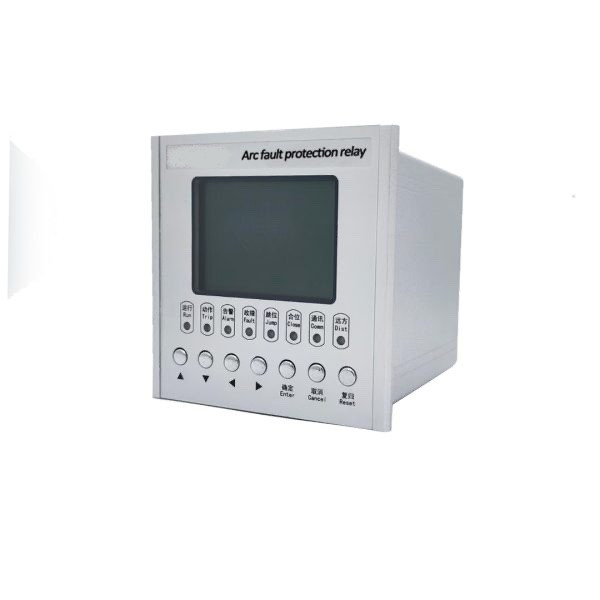

EnergoM-AFR - Реле защиты от дуговой вспышки
EnergoM-AFR - Реле защиты от дуговой вспышки
Реле защиты от дуговой вспышки EnergoM-AFR - это экономичное решение, которое уменьшает повреждения от дуговых замыканий за счет обнаружения света от дуговой вспышки и быстрого отключения в электрических сетях низкого напряжения (НВ) и среднего напряжения (МВ).
Три выносных датчика освещенности могут быть подключены к одному реле.
EnergoM-AFR применяется для ограничения повреждений оборудования, повышения безопасности, предотвращения и защиты персонала от травм. Он также может использоваться в качестве автономного реле дуговой защиты или применяться в более сложных схемах распределительных устройств.
Особенности:
- Конструкция для монтажа на панель;
- Измерение 3-фазного тока и тока замыкания на землю;
- LCD дисплей;
- Время срабатывания менее 10 мс (включая выходное реле);
- Несколько контактов отключения, свободно настраиваемых NC / NO;
- Программируемая логика отключения CB protect;
- Опциональная функция: цифровой интерфейс RS-485;
- Поддержите OEM и добавьте индивидуальную программу для логики управления и защиты VCB.
Параметры
| Технические характеристики реле защиты от дуговой вспышки EnergoM-AFR | |||||

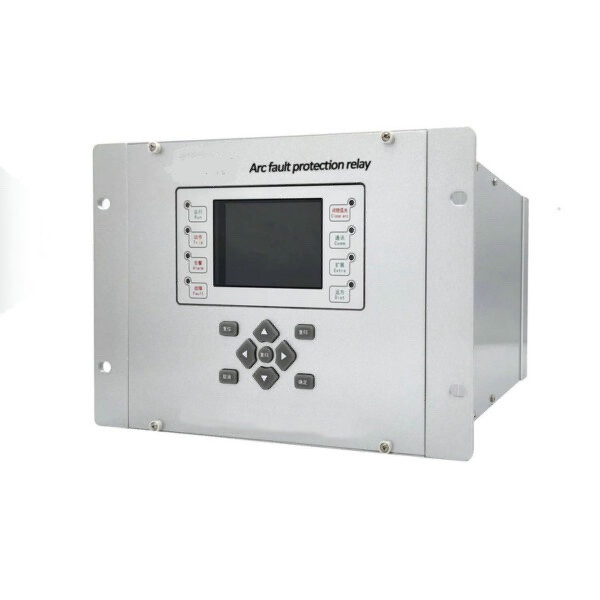

| Energom-AFR-S | Energom-AFR-M12 | Energom-AFR-M24 | Energom-AFR-M36 | Energom-AFR-M48 | |
| Питание | 85 ~ 265 В AC/DC, опционально 48 В DC | ||||
| Номинальный ток (В) | 1 A или 5 A | ||||
| Диапазон защиты | 0~20 In | ||||
| Нагрузка | 0,5 ВА | ||||
| Защита текущей точности | <2% | ||||
| Защита точности частоты | 0,1 Гц | ||||

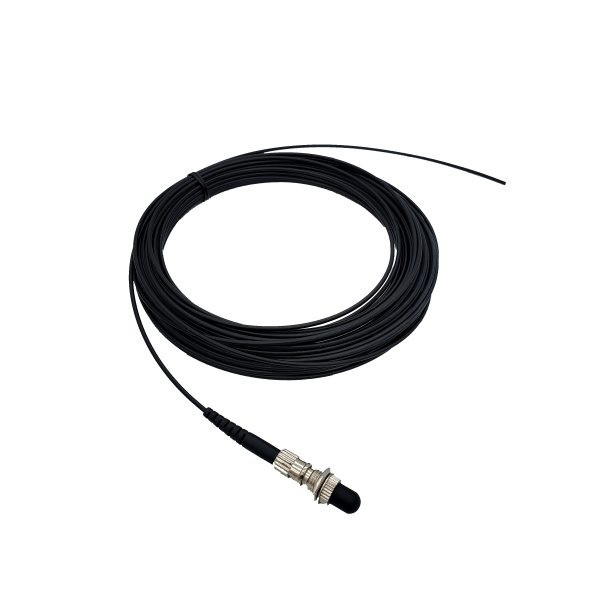

| Тип датчика | волоконно-оптические датчики с линзовой точкой или голые волоконно-оптические датчики | ||||
| Каналы доступа к датчику дуги | 3 | 12 | 24 | 36 | 48 |
| Количество DO | 6 | 4 | 4 | 9 | 9 |
| Контакт катушки отключения | Быстрое реле переменного тока 250 В/8А, пассивный узел | ||||
| Время срабатывания отключения |
< 10 мс только при дуговой защите < 20 мс при перегрузке по току + защита от дуги |
||||
| Изоляция безопасности | Изолирующая способность 2500 В | ||||
| Двоичные входы | 5 | 12 | 12 | 16 | 16 |
| Порт связи | RS485 MODBUS-RTU | 1* RS485 MODBUS-RTU 1 * 10/100 м Адаптивный Ethernet По умолчанию 192.168.12.2/192.168.13.2 IEC-60870-5-103 |
|||
| SOE запись | 512 записей | ||||
| Захват формы сигнала | - | 8 | |||

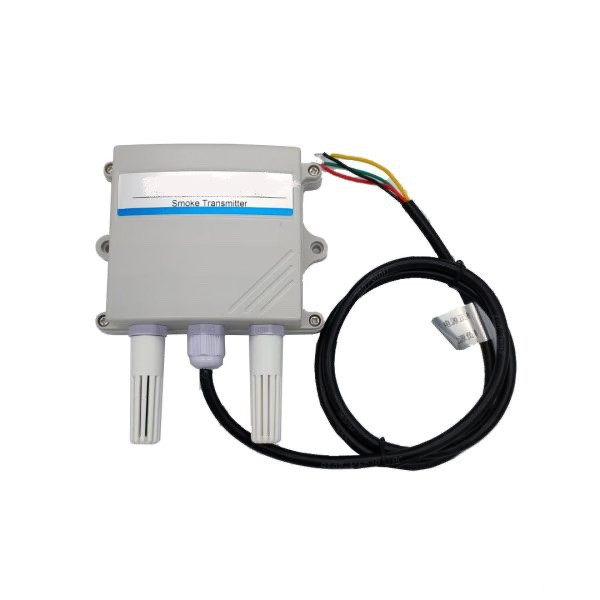

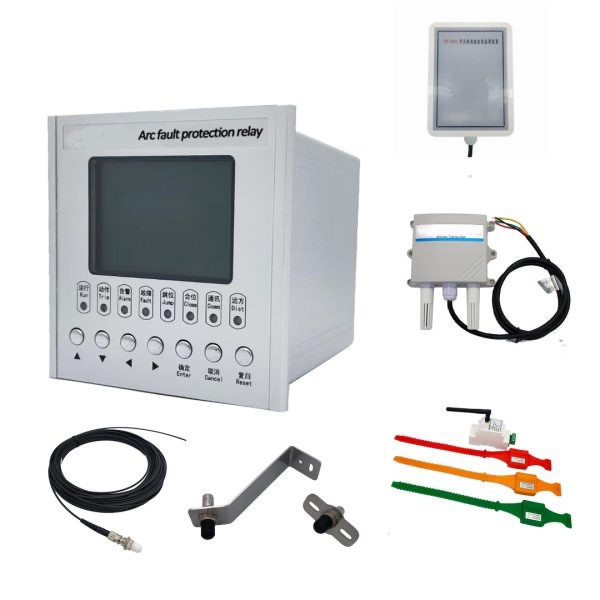

| Дополнительные модули | Беспроводной монитор температуры швов Детектор дыма |
||||
