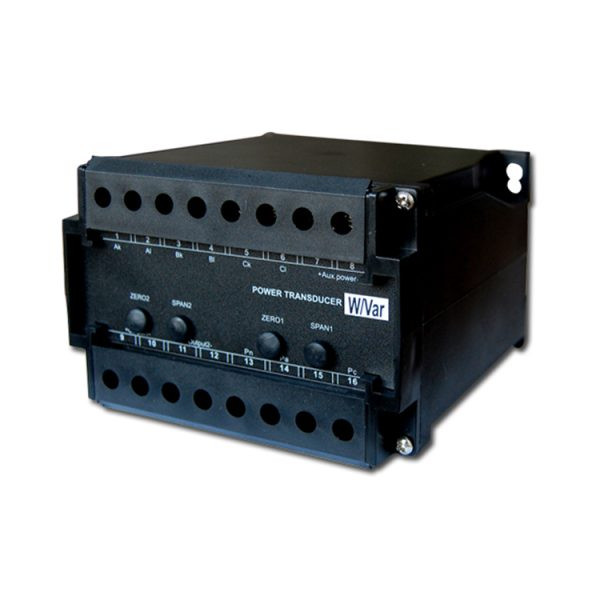

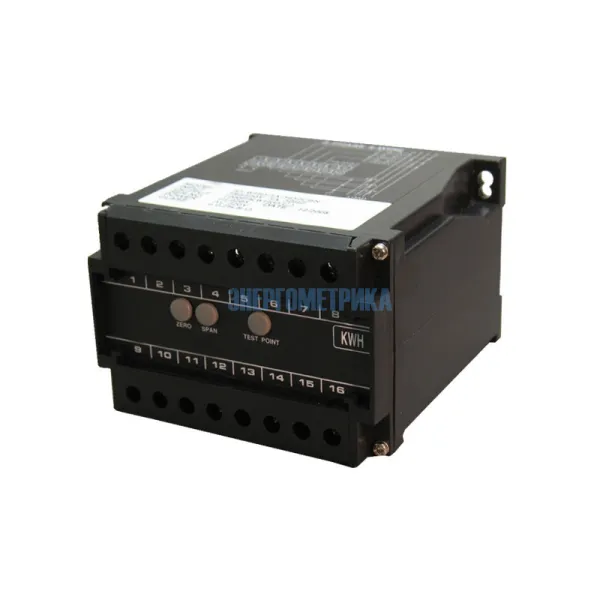

EnergoM-QP-X - Трехфазный преобразователь мощности переменного тока для монтажа на DIN-рейку
EnergoM-QP-X - Трехфазный преобразователь мощности переменного тока для монтажа на DIN-рейку
Преобразователь мощности переменного тока серии EnergoM-QP-X преобразует трехфазные сигналы переменного тока в независимый от нагрузки сигнал постоянного тока, пропорциональный напряжению (В), току (А), активной мощности (ватт) и реактивной мощности (вар), частоте (Гц). Комбинация трех выходных сигналов в одном преобразователе.
Сигналы тока и напряжения передаются в схему через прецизионные измерительные трансформаторы для обеспечения гальванической развязки между входными цепями и схемой преобразователя.
Каждая пара сигналов тока и напряжения математически умножается вместе, чтобы получить сигнал продукта, пропорциональный истинной мощности и не зависящий от формы волны и фазового угла.
Особенности:
- Точность измерения 0,5;
- Среднеквадратичное измерение и выходной сигнал;
- Трехфазное независимое измерение;
- Крепление на Din-рейку 35 мм;
- Порт RS485 (опционально);
- Максимум 4 канала AO сигнала;
- Трехфазное независимое измерение для контуров 3P4W (опция);
- Поддержка настраиваемых параметров.
Техническая документация
Параметры
| Технические характеристики преобразователя мощности переменного тока EnergoM-QP-X | |
| Входы сигнала питания | |
| Номинальный входной сигнал | 1 или 5 A AC 110 В, 230 В, 240 В, 400 В, 415 В переменного тока +/-20% |
| Потребляемая мощность | Напряжение Ток <0,2 ВА |
| Частотный диапазон | 50 Гц, 60 Гц |
| Перегрузочная способность | Ток: 2 раза непрерывно, 30 раз / 1 сек. Напряжение: 2 раза непрерывно. |
| Выходной сигнал измерения | |
| Стандартные выходы (другие по запросу) | 4...20 мА, 0...5 В, 0...20 мА; 5...10В; 0...10В; |
| Максимальная нагрузка | 2000 Ом (выходное напряжение) |
| Пульсация | <1% от пика к пику |
| Время отклика | |
| Точность измерения | |
| Класс | ±0,5% в соответствии с IEC 688 |
| Точный диапазон | 0 - 120% I |
| Влияние частоты | <0,02% на Гц |
| Влияние нагрузки | <0,25% от полного пролета для определенного диапазона нагрузок |
| Вспомогательный источник питания | |
| 48 В, 110 В, 230/240 В переменного тока 20%, 1,5 ВА 24 В, 48 В, 110 В постоянного тока 20% 2Вт | |
| Гальваническая развязка между входными, выходными цепями и вспомогательным источником питания | |
| Испытательное напряжение | 2 КВ среднеквадратичное значение 50 Гц в течение 1 минуты |
| Импульс | Форма волны 4 КВ 1,2/50 мкс |
| Требования к температуре | |
| Рабочая температура | -10~55 C |
| Температура хранения | -40~70 C, относительная влажность 20 ~ 93%; Без конденсации |
