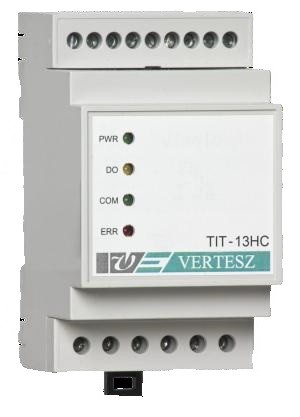

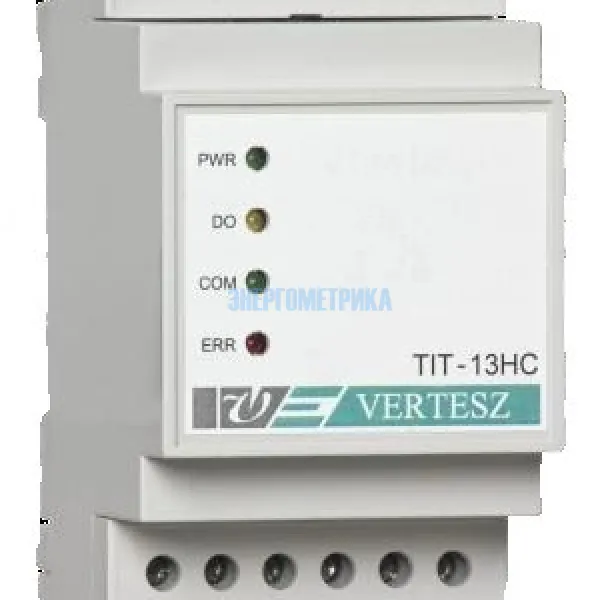

TIT-HC - Измерительный преобразователь переменного тока с RS-485
TIT-HC - Измерительный преобразователь переменного тока с RS-485
Измерительный преобразователь переменного тока 50А, 100А, 1000А с RS-485 и аналоговым выходом TIT-HC - предназначен для измерения истинного действующего значения (TrueRMS) сигналов переменного тока и преобразование результатов в унифицированный аналоговый сигнал постоянного тока, а также передача измеренных значений по каналу RS 485, протокол Modbus RTU.

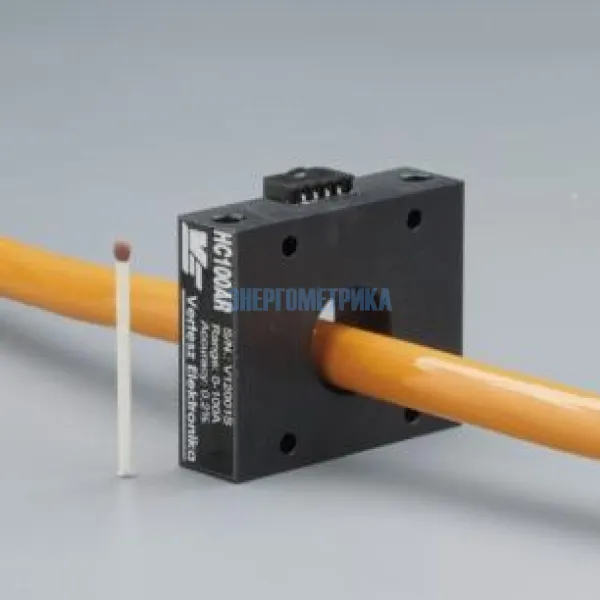

Измерительный преобразователь переменного тока TIT-HC поставляется с датчиком (трансформатром тока) с отверстием, диаметром 25 мм для измерения тока до 100А и 50 мм - для токов до 1000А. Подключения датчика к преобразователю осуществляется проводом со специальными разъемами. Максимальная длина провода 1.3 м.
Однофазный измерительный преобразователь Vertesz TIT-HC производится в версии с питанием 24 В AC/DC (+/-20%) и с питанием 70-265 В AC/DC
Техническая документация
Параметры
Преобразователи снабжены программируемым дискретным выходом с гистерезисом для слежения за устанавливаемыми пороговыми значениями. Благодаря этой функции преобразователи TITxxHC могут быть использованы как самые простые устройства защиты от перегрузки или индикаторы отклонения напряжения от номинального напряжения электрической сети.
Преобразователи переменного тока TITxxHC подключаются непосредственно, без трансформаторов тока, к потребителю до 50А,100А, 1000А АС действующего значения.
С помощью специальной программы VERA пользователь имеет возможность задавать пороговые значения, гистерезис, уровень выходного сигнала, менять адрес и скорость коммуникации, выбирать паритет.
Характеристики
- измерение истинного действующего значения
- вход 50А, 100А, 1000А АС
- стандартные выходные аналоговые сигналы 0-5мА, 0-20мА, 4-20мА, 0-10В или дискретный выход
- выход последовательного интерфейса RS-485, протокол Modbus RTU
- приведенная погрешность 0.5% для аналогового выхода, 0.1% для RS-485 (50A, 100A), 0.2% для RS-485 (1000A)
- диапазон рабочих температур -40С...+50С
- гальваническая развязка на 4 кВ
- высокое быстродействие, время установки сигнала 60 мс.
- помехозащищенность
- малые габаритные размеры
- крепление на DIN рейку
| Измерительный преобразователь Vertesz TITxxHC | |||||
| Входной сигнал | Выходной сигнал | ||||
| RS-485 и дискретный | RS-485 и аналоговый | ||||
| 0...5 мA DC | 0...20 мA DC | 4...20 мA DC | 0...10 В DC | ||
| 0...50 A AC | TIT – 10HC | TIT – 11HC | TIT – 12HC | TIT – 13HC | TIT – 16HC |
| 0...100 A AC | TIT – 20HC | TIT – 21HC | TIT – 22HC | TIT – 23HC | TIT – 26HC |
| 0...1000 A AC | TIT – 30HC | TIT – 31HC | TIT – 32HC | TIT – 33HC | TIT – 36HC |
Семейство измерительных преобразователей серии TIT
| TIT - измерительные преобразователи |
||||
| Параметры | TIT-L | TIT-P2 | TIT-HC | |
| Входные характеристики (номинальные значения) |
0-1 А | x | x | |
| 0-5 А | x | x | ||
| 0-50 А | x | |||
| 0-100 А | x | |||
| 0-1000 А | x | |||
| 0-57 В AC | x | x | ||
| 0-100 В AC | x | x | ||
| 0-115 В AC | x | |||
| 0-230 В AC | x | x | ||
| 0-400 В AC | x | x | ||
| Выходные характеристики | RS-485 | x | x | |
| дискретный | x (1) | x (1) | ||
| 0-5 мА DC | x | x | ||
| 0-20 мА DC | x | x | ||
| 4-20 мА DC | x | x | x | |
| 0-10 В DC | x | x | ||
| Питание | от токовой петли | x | ||
| 24 В DC | ||||
| 24 В DC/AC | x | x | ||
| 220 В DC/AC | x | x | ||
| Количество измеряемых фаз | 1 | 1 | 1 | |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
