EnergoM-7M3D - Трехфазный счетчик электроэнергии на DIN-рейке

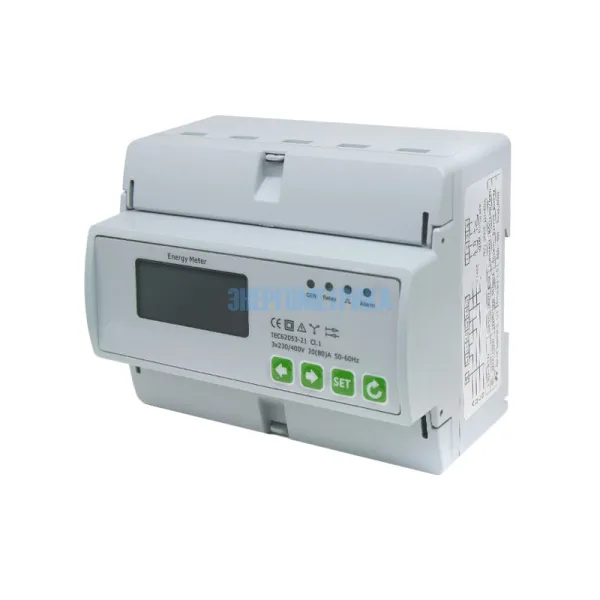

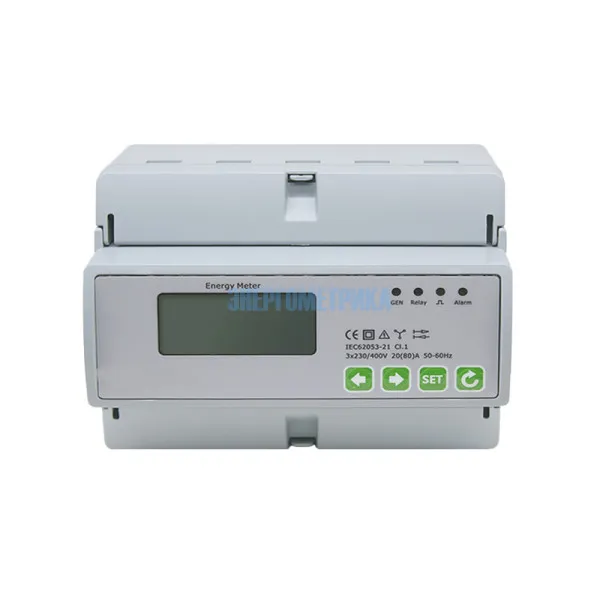

Трехфазный счетчик электроэнергии на DIN-рейке EnergoM-7M3D - это входной счетчик энергии длиной 7 м (ширина DIN-рейки 7 модулей), максимальная нагрузка которого может быть напрямую подключена к току 80А.
Встроенные интерфейсы обеспечивают импульсный выход и RS485 Modbus RTU. Основная функция: основные параметры и измерение энергии в 4 квадрантах. Дополнительная функция: максимальные требования, мультитарифное измерение и измерение RTC, функции предоплаты, беспроводная функция и дистанционное управление.
Трехфазный счетчик энергии на DIN-рейке EnergoM-7M3D применятеся для мониторинга энергопотребления промышленных и горнодобывающих систем, общественных объектов и интеллектуальных зданий серии интеллектуальных приборов.

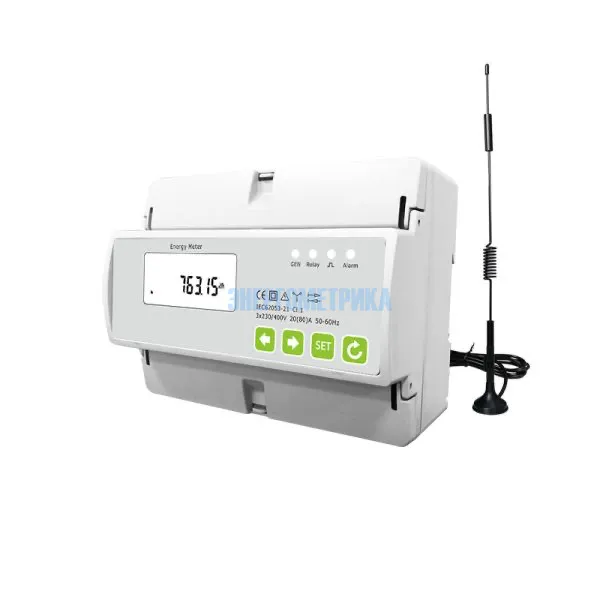

EnergoM-7M3D оснащен коммуникационными возможностями RS485, позволяющими осуществлять удаленную передачу данных по беспроводной связи 4G, тем самым сокращая затраты на строительство сети связи для пользователей и время преобразования. К примечательным особенностям 3-фазного КВТЧ-счетчика на DIN-рейке относятся его компактные размеры, надежная связь, широкий диапазон передачи и простота установки.
EnergoM-7M3D позволяет измерять широкий спектр параметров мощности, включая однофазные и трехфазные токи, напряжения, активную и реактивную мощности, а также электрическую энергию. Его способность измерять, подсчитывать и анализировать электрические параметры в различных областях делает его универсальным решением. Функция беспроводной передачи данных упрощает процесс мониторинга, сбора и управления потреблением электроэнергии, повышая удобство пользователя.
Особенности:
- Однофазный 4P: прямой доступ (
- Трехфазный 7P: прямое подключение (
- Высокоточное измерение электрических параметров, таких как U, 1, P, Q, H, F;
- Двунаправленное измерение активной/реактивной энергии, функция выставления счетов за время использования, функция спроса;
- Отображает значения кВтч, КВТ, ПФ, Гц, В, А;
- Обеспечивает измерение импорта и экспорта энергии (IMP & EXP);
- Оснащен жидкокристаллическим дисплеем pen-сегмента LCD;
- Поддерживает протокол RS-485 / Modbus-RTU и передачу данных в формате 4G;
- Поддерживает импульсный выход питания;
- Поддерживает 1-канальный выход DO (только трехфазный 7P);
- Способ установки: установка на стандартную DIN-рейку диаметром 35 мм;
- Опциональная многотарифная запись, максимальное потребление и другие важные параметры;
- Дополнительная функция предоплаты (ID-карта);
- Дополнительное встроенное реле-защелка для дистанционного управления;
- Дополнительный внутренний беспроводной модуль для различных видов связи.
| Технические характеристики трехфазного счетчика электроэнергии на DIN-рейке EnergoM-7M3D | ||
| Измерение напряжения | Номинальное среднеквадратичное значение 100 В, 220 В, 380 В, точность 0,5% Можно использовать внешний PT для расширения до 35 кВ |
|
| Измерение тока | Номинальная мощность 10 А, максимальная 80 А, начальный ток 0,04 А, среднеквадратичное значение. Точность 0,5%; Перегрузка в 30 раз за 0,01 секунды | |
| Частота | 50/60 Гц, точность ±0,01 Гц | |
| Дисплей | ЖК-дисплей с белой подсветкой | |
| Максимальное отображаемое значение | 99,999,999 кВт*ч | |
| Энергетическая точность | Класс 1.0, IEC 62053-21 | |
| Цифровой порт | RS-485 MODBUS-RTU | |
| Выходы аварийных сигналов | 1 канал DO, допустимая нагрузка 230 В переменного тока 5 А | |
| Импульсный порт | 1600 имп/кВтч | |
| Рабочая среда | -25~55°C Высота над уровнем моря ≤2500 м, относительная влажность 0~95%, неконденсирующийся, неагрессивный газ | |
| Среда хранения | -40~70C | |
| Допуск по напряжению | 2 КВ за 1 минуту | |
| Ударное напряжение | Форма сигнала 6 КВ-1,2МКС | |
| Изоляция | Вход, выход, источник питания корпуса >5 МОМ | |
| Таблица выбора характеристик | |||||||||||||||||
| Модель | EnergoM-2M1D | EnergoM-3M1C | EnergoM-4M1D | EnergoM-4MC | EnergoM-7M3D | ||||||||||||
| Основные параметры | |||||||||||||||||
| Способ подключения | Однофазный, 1P2W | Трехфазный, 3P4W | |||||||||||||||
| Источник питания | Автономный | 85-265 В AC/DC | Автономный | 85-265 В AC/DC | Автономный | ||||||||||||
| Дисплей | 9,999,999 кВт*ч | 9,999,999 кВт*ч | 9,999,999 кВт*ч | 9,999,999 кВт*ч | 9,999,999 кВт*ч | ||||||||||||
| Номинальное напряжение | 230В | 100В, 230В | 230В | 100В, 230В | 100В, 220В, 380В | ||||||||||||
| Ток | 0,04-10(80)А | 5A или.../1A CTs | 0,04-10(80)А | 5A или.../1A CTs | 0,04-10(80)А | ||||||||||||
| Точность измерений | |||||||||||||||||
| Ток | 0.5% | 0.2% | 0.5% | 0.2% | 0.5% | ||||||||||||
| Напряжение | 0.5% | 0.2% | 0.5% | 0.2% | 0.5% | ||||||||||||
| Активная энергия | Класс 1 | Класс 0,5 | Класс 1 | Класс 0,5 | Класс 1 | ||||||||||||
| Реактивная энергия | Класс 2 | Класс 1 | Класс 2 | Класс 1 | Класс 2 | ||||||||||||
| Другие | |||||||||||||||||
| Количетво модулей | 2 | 3 | 4 | 4 | 7 | ||||||||||||
| Вес | 130г | 170г | 230г | 250г | 310г | ||||||||||||
| Температура | От -25°C до 55°C | ||||||||||||||||
| Защита | Передняя панель IP40 и корпус IP20 | ||||||||||||||||
