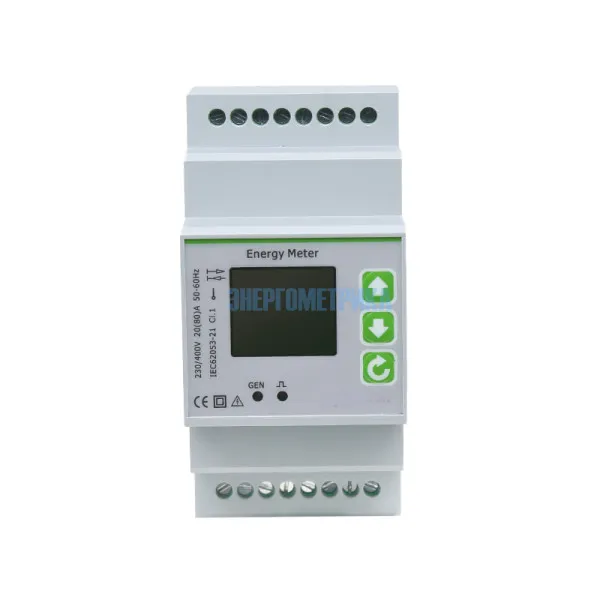

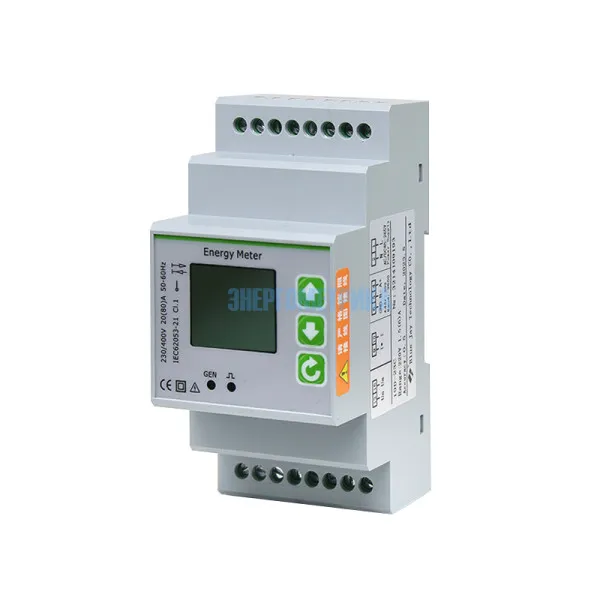

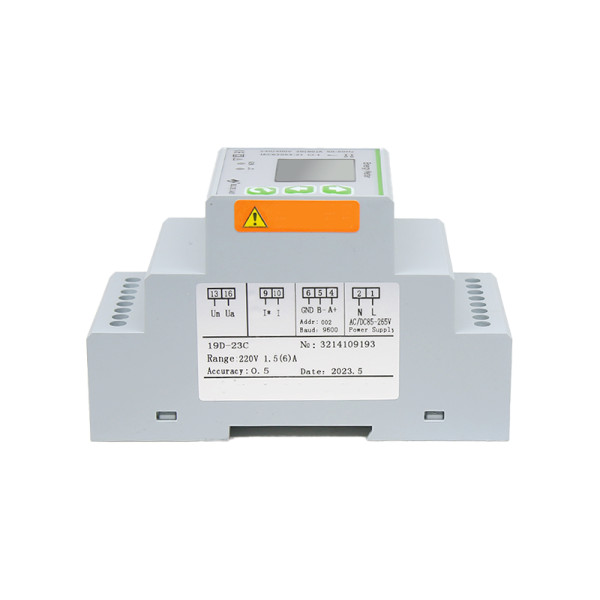

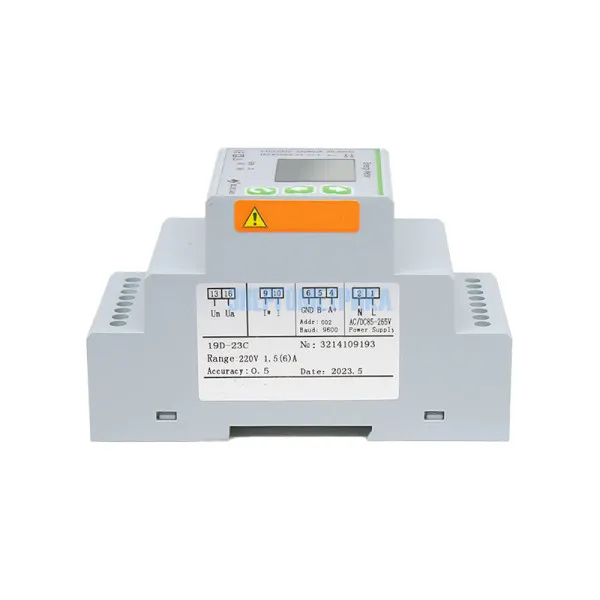

EnergoM-3M1C - Однофазный цифровой счетчик энергии на DIN-рейке

Арт.: EnergoM-3M1C

Однофазный цифровой счетчик энергии EnergoM-3M1C представляет собой трехмодульный счетчик энергии на DIN-рейке, который использует внешний CT для увеличения тока до 999A.

Счетчик энергии EnergoM-3M1C предназначен для однофазного измерения энергии в системах среднего и низкого напряжения. Однофазный цифровой счетчик энергии соответствует соответствующим техническим требованиям, предъявляемым к электронным счетчикам в стандартах IEC 62053-21, IEC 62053-22 и IEC 62053-23.

Точность измерения активной энергии составляет 0,5с. Точность измерения тока и напряжения составляет 0,2%. Прибор отличается высокой точностью, небольшими габаритами и простотой установки.

Особенности:

  • Измерение напряжения, тока, частоты, общего коэффициента мощности, активной мощности, реактивной мощности, активной энергии, реактивной энергии, энергии в 4 квадрантах;
  • 7-значный дисплей отображает значения U, I, P, Q, PF, кВт*ч и другие показатели энергопотребления, а также мощность (999999,99 кВт*ч);
  • Защита передней панели IP40 и корпуса IP20;
  • Стандартный монтаж на din-рейку диаметром 35 мм, ширина 3 м;
  • Напряжение питания может варьироваться от 100 до 230 В;
  • Импульсная мощность, кВт*ч/квар*ч;
  • Связь по протоколу RS485 Modbus RTU;
  • Внешний CT 1 А или 5 А.

Техническая документация

Параметры

Технические характеристики однофазного цифрового счетчика энергии EnergoM-3M1C
Измерение напряжения Номинальное среднеквадратичное значение 230 В, точность 0,2%,
Измерение тока Номинальная мощность 5А, опционально 1А, подключение CT
Частота 50/60 Гц, точность ±0,01 Гц
Дисплей ЖК-дисплей с белой подсветкой
Максимальное отображаемое значение 9,999,999 МВтч
Точность энергии Класс 0.5, IEC 62053-21
Цифровой порт RS-485 MODBUS-RTU
Импульсный порт 1600 имп/кВтч
Рабочая среда -25~55°C Высота над уровнем моря ≤2500 м, относительная влажность 0~95%, неконденсирующийся, неагрессивный газ
Среда хранения -40~70C
Допуск по напряжению 2 КВ за 1 минуту
Ударное напряжение Форма сигнала 6 КВ-1,2МКС
Изоляция Вход, выход, источник питания корпуса >5 МОМ

Таблица выбора характеристик
Модель EnergoM-2M1D EnergoM-3M1C EnergoM-4M1D EnergoM-4MC EnergoM-7M3D
Основные параметры
Способ подключения Однофазный, 1P2W Трехфазный, 3P4W
Источник питания Автономный 85-265 В AC/DC Автономный 85-265 В AC/DC Автономный
Дисплей 9,999,999 кВт*ч 9,999,999 кВт*ч 9,999,999 кВт*ч 9,999,999 кВт*ч 9,999,999 кВт*ч
Номинальное напряжение 230В 100В, 230В 230В 100В, 230В 100В, 220В, 380В
Ток 0,04-10(80)А 5A или.../1A CTs 0,04-10(80)А 5A или.../1A CTs 0,04-10(80)А
Точность измерений
Ток 0.5% 0.2% 0.5% 0.2% 0.5%
Напряжение 0.5% 0.2% 0.5% 0.2% 0.5%
Активная энергия Класс 1 Класс 0,5 Класс 1 Класс 0,5 Класс 1
Реактивная энергия Класс 2 Класс 1 Класс 2 Класс 1 Класс 2
Другие
Количетво модулей 2 3 4 4 7
Вес 130г 170г 230г 250г 310г
Температура От -25°C до 55°C
Защита Передняя панель IP40 и корпус IP20
