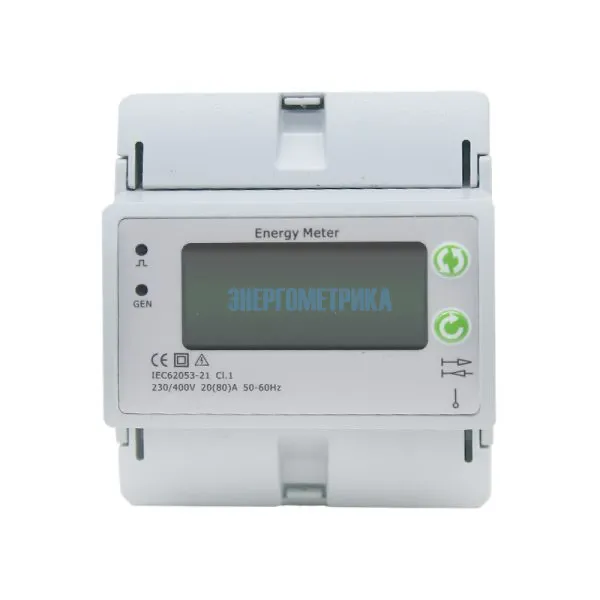

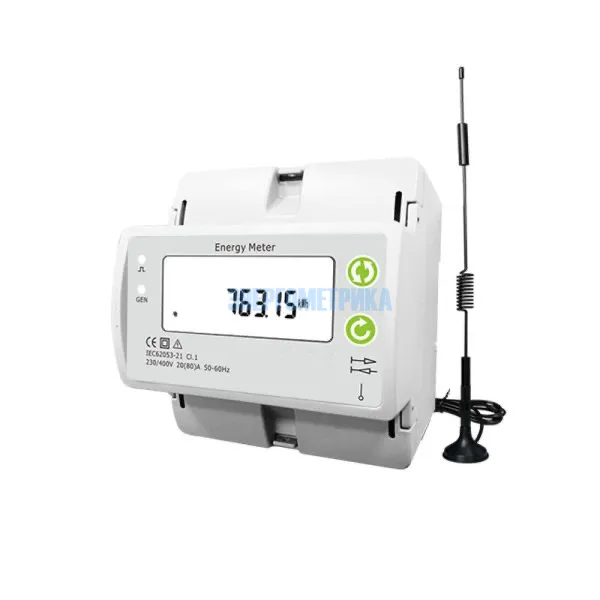

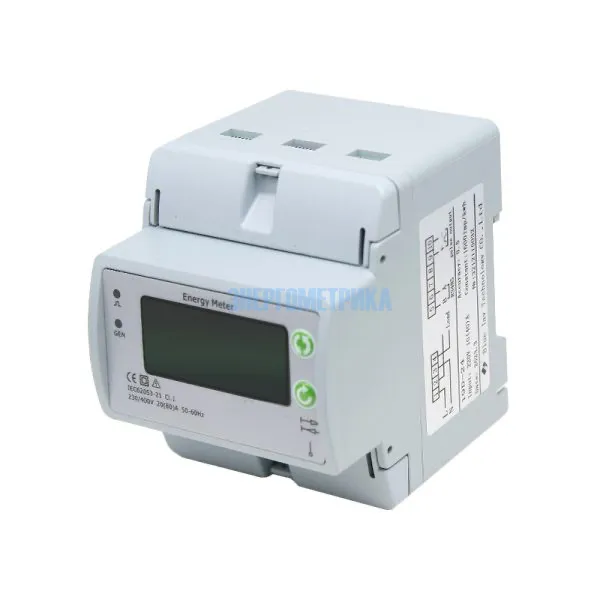

EnergoM-4M1D - Однофазный счетчик электроэнергии на DIN-рейке
Однофазный счетчик электроэнергии на DIN-рейке EnergoM-4M1D используется для измерения потребления энергии в системах среднего и низкого напряжения (6-35 кВ и 0,4 кВ).
4 модуля однофазного КВТЧ-счетчика могут быть установлены на DIN-рейке. Метод доступа - прямой. Измерение напряжения, тока, частоты, общего коэффициента мощности, активной мощности, реактивной мощности Порт RS485 Modbus и импульсный порт 1600imp/кВтч.
Опционально доступны максимальные требования, мультитарифы и RTC-измерение. Опциональная функция дистанционного управления и беспроводная функция.
Особенности:
- Прямой доступ к сети 10 (80) А, пусковой ток 0,04 А;
- Источник питания: автономный;
- Точность измерения тока и напряжения составляет 0,5%;
- Активная точность - класс 1;
- Точность измерения реактивной энергии - класс 2;
- Большой ЖК-экран с подсветкой;
- С 1* выходом энергетического импульса;
- С 1* портом DO;
- С 1* портом RS485.
Технические характеристики однофазного счетчика энергии на DIN-рейке EnergoM-4M1D | ||
Измерение напряжения | Номинальное среднеквадратичное значение 230 В, точность 0,5% | |
Измерение тока | Номинальная мощность 10 А, максимальная 80 А, начальный ток 0,04 А, среднеквадратичное значение. Точность 0,5%; Перегрузка в 30 раз за 0,01 секунды | |
Частота | 50/60 Гц, точность ±0,01 Гц | |
Дисплей | ЖК-дисплей с белой подсветкой | |
Максимальное отображаемое значение | 9,999,999 кВт*ч | |
Энергетическая точность | Класс 1.0, IEC 62053-21 | |
Цифровой порт | RS-485 MODBUS-RTU | |
Импульсный порт | 1600 имп/кВтч | |
Рабочая среда | -25~55°C Высота над уровнем моря ≤2500 м, относительная влажность 0~95%, неконденсирующийся, неагрессивный газ | |
Среда хранения | -40~70C | |
Допуск по напряжению | 2 КВ за 1 минуту | |
Ударное напряжение | Форма сигнала 6 КВ-1,2МКС | |
Изоляция | Вход, выход, источник питания корпуса >5 МОМ |
Таблица выбора характеристик | |||||||||||||||||
Модель | EnergoM-2M1D | EnergoM-3M1C | EnergoM-4M1D | EnergoM-4MC | EnergoM-7M3D | ||||||||||||
Основные параметры | |||||||||||||||||
Способ подключения | Однофазный, 1P2W | Трехфазный, 3P4W | |||||||||||||||
Источник питания | Автономный | 85-265 В AC/DC | Автономный | 85-265 В AC/DC | Автономный | ||||||||||||
Дисплей | 9,999,999 кВт*ч | 9,999,999 кВт*ч | 9,999,999 кВт*ч | 9,999,999 кВт*ч | 9,999,999 кВт*ч | ||||||||||||
Номинальное напряжение | 230В | 100В, 230В | 230В | 100В, 230В | 100В, 220В, 380В | ||||||||||||
Ток | 0,04-10(80)А | 5A или.../1A CTs | 0,04-10(80)А | 5A или.../1A CTs | 0,04-10(80)А | ||||||||||||
Точность измерений | |||||||||||||||||
Ток | 0.5% | 0.2% | 0.5% | 0.2% | 0.5% | ||||||||||||
Напряжение | 0.5% | 0.2% | 0.5% | 0.2% | 0.5% | ||||||||||||
Активная энергия | Класс 1 | Класс 0,5 | Класс 1 | Класс 0,5 | Класс 1 | ||||||||||||
Реактивная энергия | Класс 2 | Класс 1 | Класс 2 | Класс 1 | Класс 2 | ||||||||||||
Другие | |||||||||||||||||
Количетво модулей | 2 | 3 | 4 | 4 | 7 | ||||||||||||
Вес | 130г | 170г | 230г | 250г | 310г | ||||||||||||
Температура | От -25°C до 55°C | ||||||||||||||||
Защита | Передняя панель IP40 и корпус IP20 |
