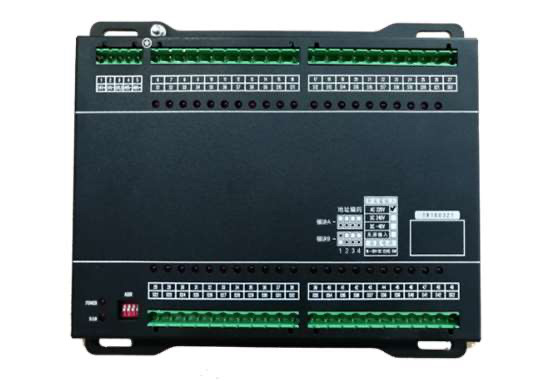

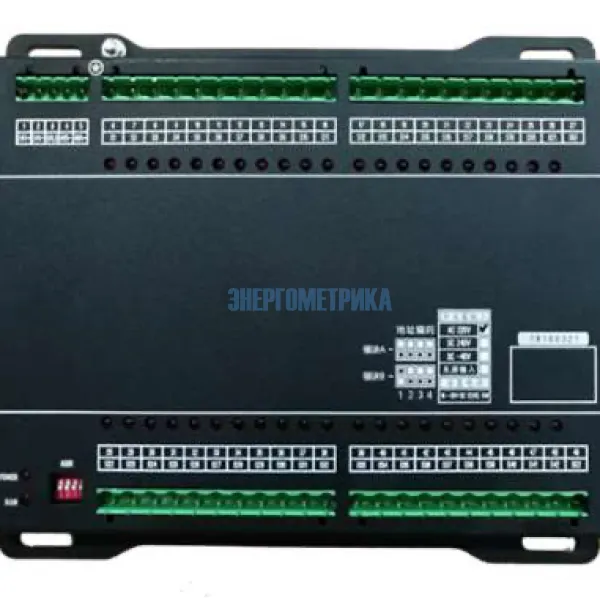

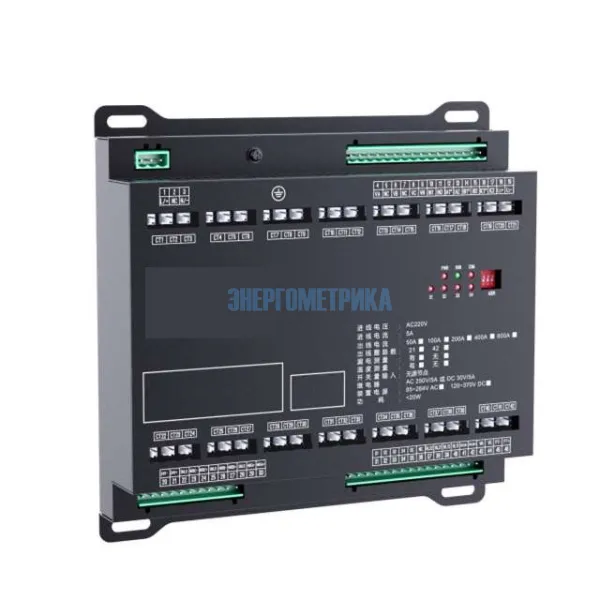

EnergoM-206 - Многоканальный измеритель переменного тока
Артикул: EnergoM-206
Многоканальный измеритель переменного тока EnergoM-206 применяется для контроля и мониторинга потребителей переменного тока, например, управление питанием центра обработки данных (ЦОД), управление питанием переменного тока телекоммуникационной сфере, для контроля сопротивления изоляции переменного тока.
Функции:
- Измерение: основная цепь (ввод) и далее контроль до 42 потребителей;
- DI/ DO: 4 входа состояния (сухой контакт), 2 релейных выхода, 1 импульсный выход;
- Настраиваемая функция предварительной сигнализации:
- Основная цепь: сигнализация напряжения по нижней границе и высокой границе по току, напряжению, состояния выключателя. Опционально сигнализация по контролю нижний границе сопротивления изоляции и температуры;
- Цепь нагрузки: сигнализация напряжения по нижней границе и высокой границе по току, напряжению, состояния выключателя. Опционально по контролю нижний границе сопротивления изоляции;
- Связь: RS485, поддержка протокола Modbus-RTU;
- Последовательность фаз ответвления цепи программируется;
- Дополнительный вход трансформатора тока для ответвления цепи: 50A, 100A, 200A, 400A, 600A;
- Настраиваемая проводка для ответвления цепи: 1-фазная или 3-фазная;
- Хранение данных кВтч: годовое потребление кВтч за последние 10 лет,
ежемесячное потребление кВтч за последние 12 месяцев.
| Измерение | |
| Измерение и сигнализация главной цепи | Точность |
| Напряжение-Ua, Ub, Uc | 0.5% |
| Ток-Ia, Ib, Ic, In, I несбалансированный, Макс. I | 0.5% |
| Активная мощность– Pa, Pb, Pc, ∑P | 1.0% |
| Реактивная мощность – Qa, Qb, Qc, ∑Q | 2.0% |
| Коэффициент мощности – PF | 1.0% |
| Частота – F | ±0,01 Гц |
| Активная энергия – кВтч | 1.0% |
| Реактивная энергия – кВАрх | 2.0% |
| Спрос (для 3I, 3P, Ptot) и Макс. спрос | |
| THD для U, I | 2~31 -й |
| Ток утечки (опция) | 0.5% |
| Температура (опционально) | 0~120 C |
| Измерение ответвленной цепи и сигнализация | Точность |
| Ток-I, Макс. I | 0.5% |
| Активная мощность - P | 1.0% |
| Реактивная мощность-Q | 1.0% |
| Коэффициент мощности - PF | 1.0% |
| Активная энергия - кВтч | 1.0% |
| Реактивная энергия - кВАрх | 2.0% |
| Спрос (для I, P) и максимальный спрос | |
| THD для I | |
| Технические характеристики измерителя мощности цепи переменного тока EnergoM-206 | |
| Основная схема | 1 потребитель, трехфазный переменный ток 220 В/ 380 В |
| Ответвительный контур | Максимум 42 потребителя |
| Источник питания | 220 В AC , диапазон: 85 ~ 264 В |
| Среднее время безотказной работы | ≥ 50000 часов |
| Срок службы | 10 лет |
| Номинальное напряжение | 220 В AC, Диапазон: 10% ~ 120%, Точность: 0,5% |
| Номинальный ток короткого замыкания | 5 A через трансформатор тока, трансформатор тока первичный до 2000 A, диапазон: 1% ~ 120%, точность: 0,5% |
| Номинальный ток ответвления | 50 A ~600 A до CT Диапазон: 1% ~ 120%, точность: 0,5% |
| Активная мощность и активная энергия | Точность основной цепи: 1% Точность ответвления цепи: 1% |
| Номинальная частота | 50 Гц, Диапазон: 45 ~ 60 Гц, ±0,01 Гц |
| Требование | Интервал запроса: 15 минут Интервал проскальзывания: 1 минута |
| Связь | Порт RS485 Скорость передачи в бодах: 2400, 4800, 9600, 19200, 38400 ( необязательно) |
| Модуль DI | Схема основного дохода 4 DI: сухой контакт Модуль DI для ответвления цепи: мокрый контакт, 220 В переменного тока, диапазон: 70 ~ 120%, или сухой контакт (опция) |
| Мощность релейного выхода | 250 В AC/5A или 30 В DC/5A |
| Индекс IP | Основной модуль: IP20 HMI (передняя плата): IP65 |
| Сопротивление изоляции | ≥100 МОм IEC62052-11 |
| Окружающая среда | Эксплуатация: -10℃ ~ +55 ℃ Хранение: -25℃ ~ +70 ℃ Влажность: 5% ~ 95%, без конденсации |
