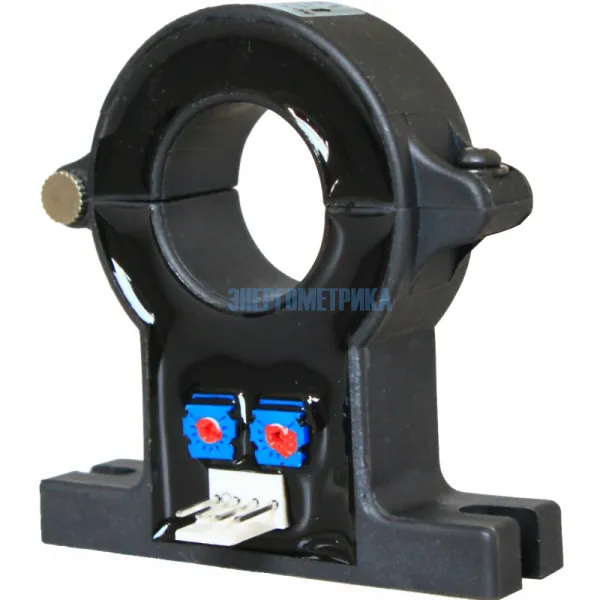

CeT-40 - Трансформатор постоянного тока с разъемным сердечником, датчик Холла
CeT-40 - Трансформатор постоянного тока с разъемным сердечником, датчик Холла
Трансформатор постоянного тока CeT-40 используется для преобразования постоянного тока в аналоговый выходной сигнал. Датчик Холла CeT-40 с диаметром внутреннего отверстия 40,5 мм широко применяется на производстве и в быту, т.к. позволяют надежно защитить технику или приборы от поражения током. Трансформатор постоянного тока с разъемным сердечником CeT-40 изготавливается на диапазоны 0...300 А, 0...600 А, 0...800 А, 0...1000 А, 0...2000 А или -300...+300, -600...+600, -1000...+1000, -2000...+2000.
Разъемный трансформатор постоянного тока CeT-40 эксплуатируется в различных направлениях: преобразователи переменного тока, преобразователи частоты, источники питания для сварки, ИБП, изделия с батарейным питанием, источники питания с переключаемым режимом (SMPS). Например, трансформатор постоянного тока с разъемным сердечником CeT-40 предназначен для измерения тока тяговых электродвигателей и подачи на управляющую обмотку амплистата сигнала, пропорционального току тягового генератора.
Основные особенности датчик Холла CeT-40:
- высокая точность и доступная стоимость;
- удобный при монтаже и эксплуатации разъемный сердечник;
- регулируемая амплитуда выходного сигнала в зависимости от требований заказчика;
- доступны индивидуальные конструкции с различным входным током и выходным напряжением.
Параметры
| Технические характеристики Трансформатора постоянного тока с разъемным сердечником, датчика Холла CeT-40 |
|||||
| Тип | CeT-40-300А | CeT-40-600А | CeT-40-800А | CeT-40-1000А | CeT-40-2000А |
| Диапазон измерений | 0...±300 А | 0...±600 А | 0...±800 А | 0...±1000 А | 0...±2000 А |
| Выходной сигнал | 4...20 мА/ 0...5 В DC | ||||

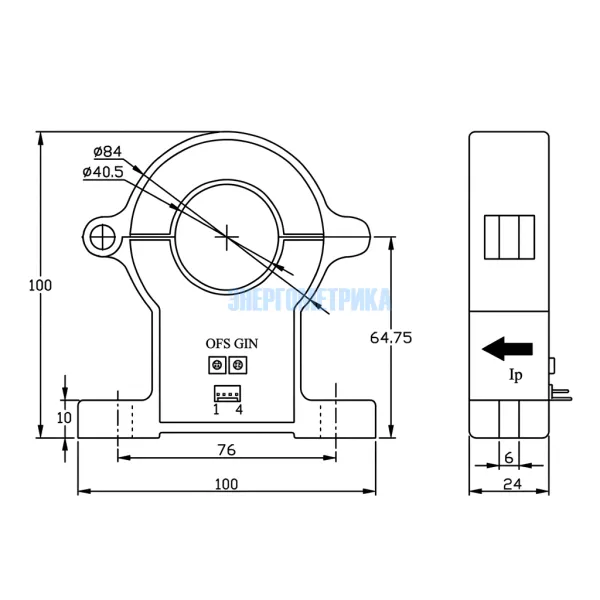

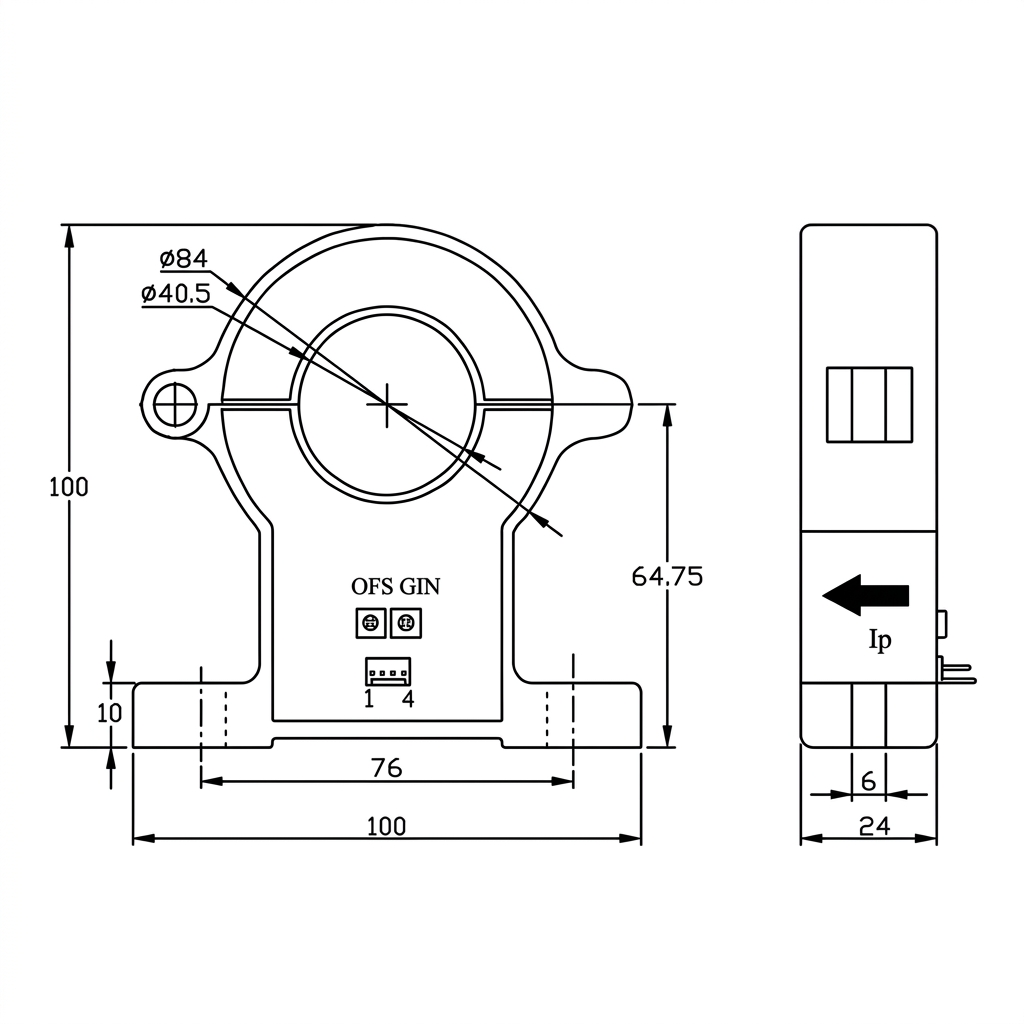

| Диаметр внутреннего отверстия |
40,5 мм |
||||
| Нулевой ток | 4±0.05% мА | ||||
| Напряжение питания | +24 В | ||||
| Потребляемая мощность | ≤35 мА | ||||
| Напряжение смещения нуля | ±20 мВ | ||||
| Магнитное смещение | ±15 мА | ||||
| Смещение дрейфа | ≤±0.5 мВ/°С | ||||
| Выходной дрейф | ≤±0.5 мВ/°С | ||||
| Линейность | ≤1% FS | ||||
| Время отклика | |||||
| Гальваническая изоляция | 2.5 кВ | ||||
| Рабочая температура | -40...+85 С | ||||
| Температура хранения | -40...+125 С | ||||
| Вес | 300 гр | ||||
