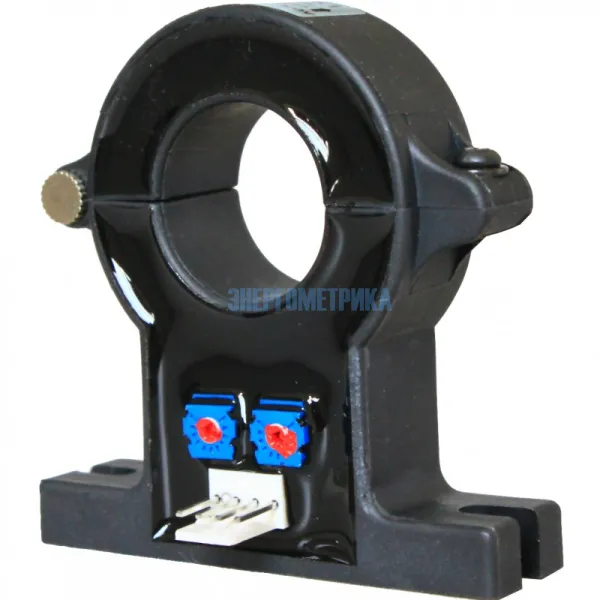

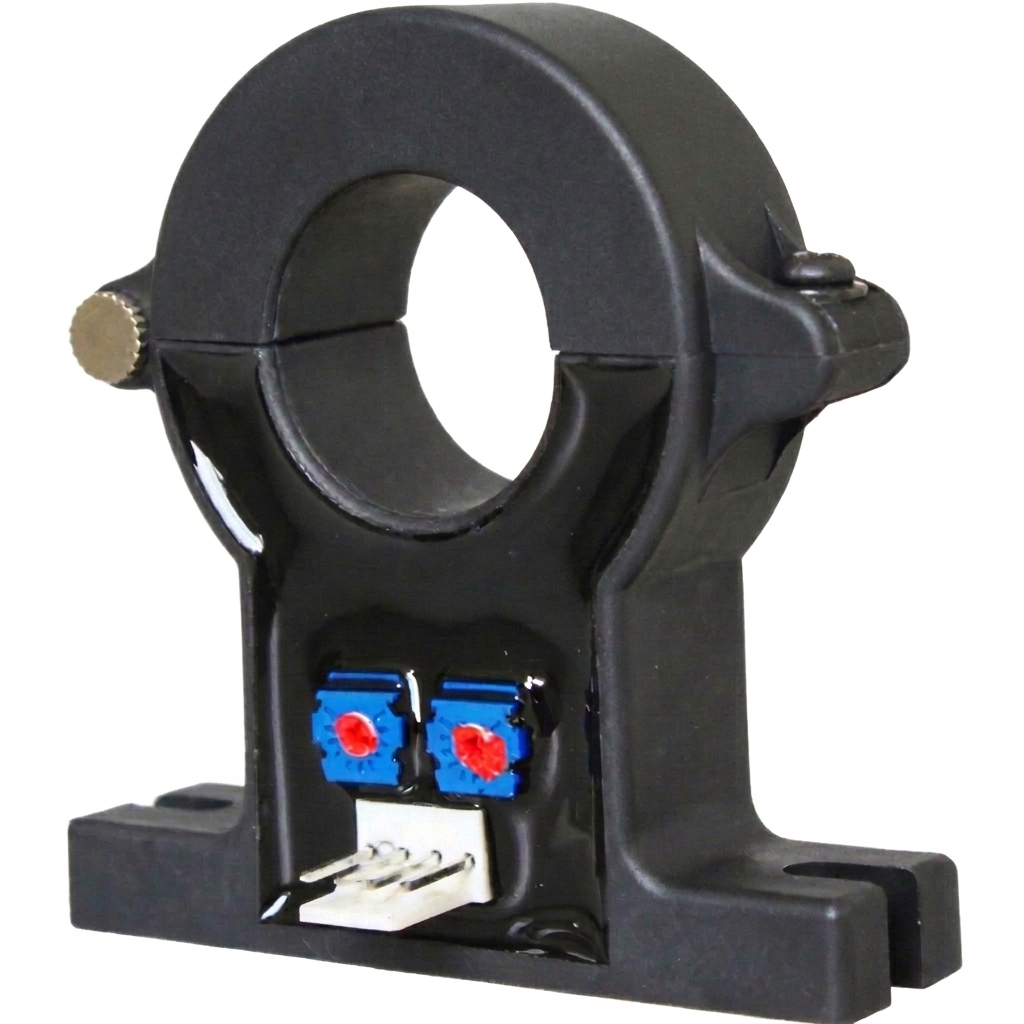

CeT-21 - Датчик Холла, трансформатор постоянного тока с разъемным сердечником

Арт.: CeT-21

Датчик Холла CeT-21 применяется для преобразования постоянного тока в аналоговый выходной сигнал. Трансформатор постоянного тока CeT-21 эксплуатируется на производстве и в быту, т.к. позволяет защитить технику или приборы от поражения током. Разъемный трансформатор постоянного тока CeT-21 изготавливается на диапазоны 0...150 А, 0...200 А, 0...300 А, 0...400 А, 0...500 А или -150...+150, -200...+200, -300...+300, -400...+400, -500...+500 требуемый по заказу с диаметром внутреннего отверстия 21 мм.

Трансформатор постоянного тока с разъемным сердечником CeT-21 используется в различных направлениях: преобразователи частоты, источники питания для сварки, преобразователи переменного тока, ИБП, изделия с батарейным питанием, источники питания с переключаемым режимом (SMPS). Например, датчик Холла CeT-21 предназначен для измерения тока тяговых электродвигателей и подачи на управляющую обмотку амплистата сигнала, пропорционального току тягового генератора.

Особенностями раъемного трансформатора постоянного тока CeT-21 являются:

  • удобный при монтаже и эксплуатации разъемный сердечник;
  • регулируемая амплитуда выходного сигнала в зависимости от требований заказчика;
  • высокая точность и доступная стоимость;
  • доступны индивидуальные конструкции с различным входным током и выходным напряжением.

Параметры

Технические характеристики Датчика Холла, трансформатора постоянного тока с разъемным сердечником CeT-21
Тип CeT-21-150А CeT-21-200А CeT-21-300А CeT-21-400А CeT-21-500А
Номинальный ток ±150 А ±200 А ±300 А ±400 А ±500 А
Выходной сигнал 4...20 мА/ 0...5 В DC

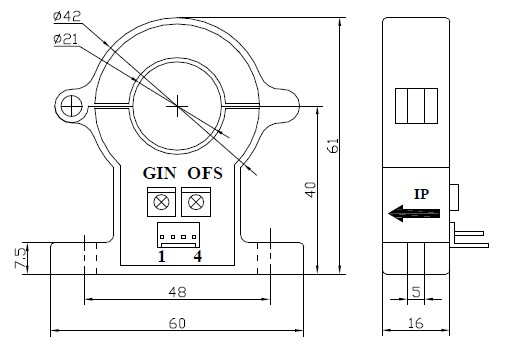

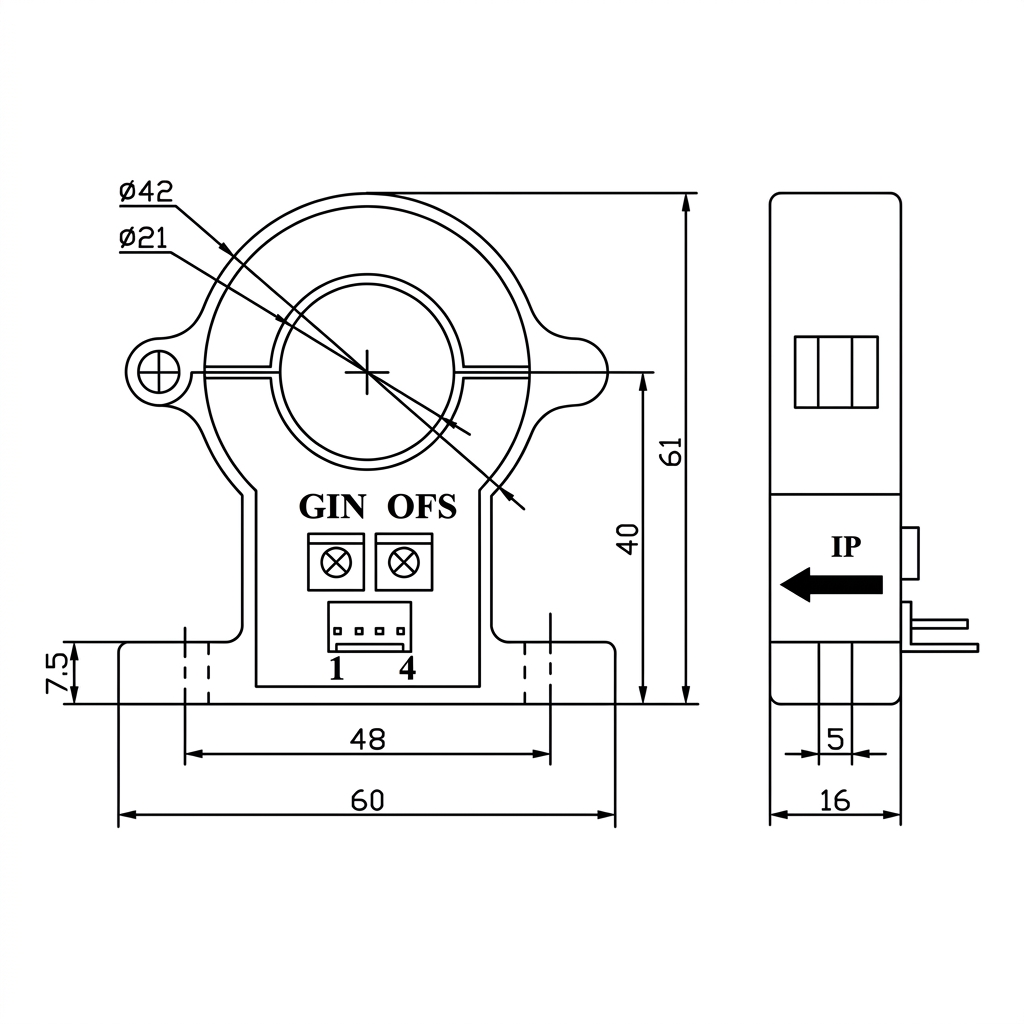

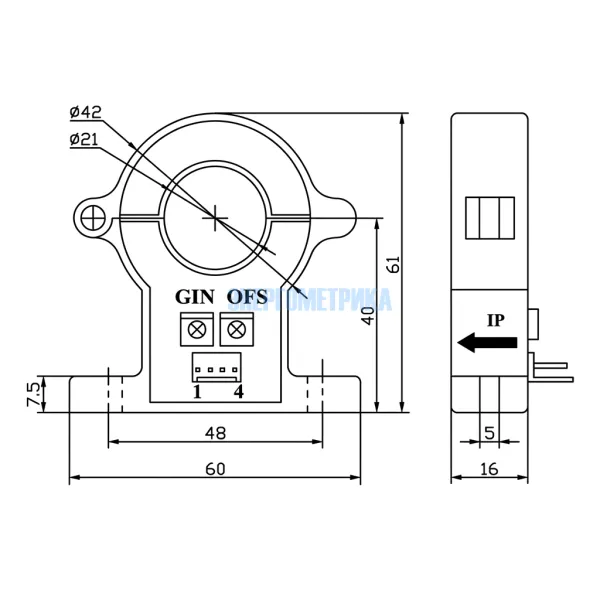

Диаметр внутреннего отверстия

21 мм

Нулевой ток 4±0.05% мА
Напряжение питания +24 В
Потребляемая мощность ≤25 мА
Напряжение смещения нуля ±20 мВ
Магнитное смещение ±20 мА
Смещение дрейфа ≤±1 мВ/°С
Выходной дрейф ≤±1 мВ/°С
Линейность ≤1% FS
Время отклика ≤7 мсек
Гальваническая изоляция 2.5 кВ
Рабочая температура -40...+85 С
Температура хранения -40...+125 С
Вес 70 гр
