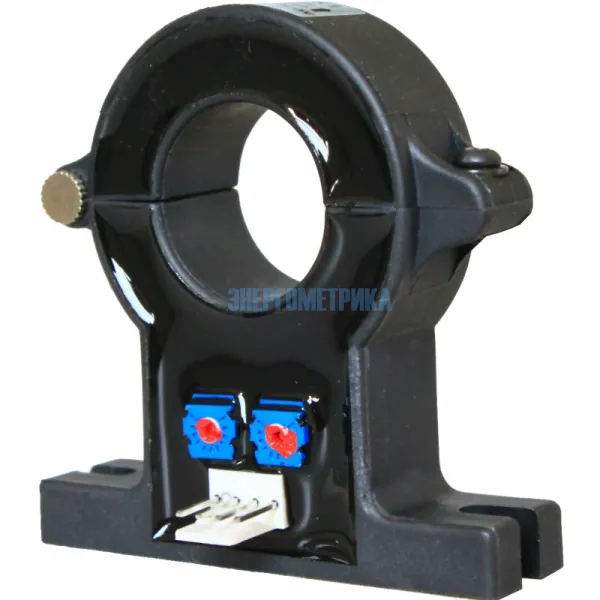

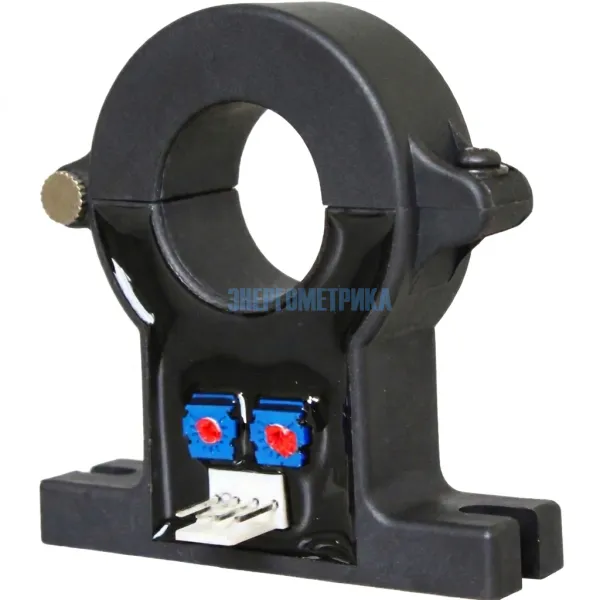

AeT - Трансформаторы тока с разъемным сердечником, датчик Холла
Трансформаторы тока с разъемным сердечником AeT используется для бесконтактного измерения переменного тока в электрических системах. Датчик Холла AeT преобразовывает входной сигнал переменного тока в выходной сигнал постоянного тока (4...20 мА/ 0...10 В), который можно направить на универсальные измерительные приборы или контроллеры управления.
Трансформаторы тока AeT изготавливаются на различные диапазоны входящего тока: 0...60 А, 0...400 А, 0...600 А, 0...800 А, 0...1000 А или другие по требованию заказчика.
Разъемные трансформаторы тока AeT применяют в электроустановках переменного тока для питания токовых обмоток измерительных приборов и реле защиты, расширения пределов измерения приборов, изоляции их и реле от высокого первичного напряжения и решения других задач. Датчики Хола AeT также используются в преобразователях частоты, сварочных аппаратах, источниках бесперебойного питания (ИБП).
Основными достоинствами трансформаторов тока с разъемным сердечником AeT являются:
- Удобство и простота монтажа благодаря разъемному сердечнику;
- Широкий диапазон входящего тока и выходных сигналов;
- Высокая точность и низкая стоимость;
- Доступны индивидуальные конструкции с различными характеристиками.
| Технические характеристики Трансформатора тока с разъемным сердечником, датчика Холла AeT |
|||||
| Тип | AeT-60А | AeT-400А | AeT-600А | AeT-800А | AeT-1000А |
| Диапазон измерений | 0...60 А | 0...400 А | 0...600 А | 0...800 А | 0...1000 А |
| Выходной сигнал | 4...20 мА/ 0...5 В DC | ||||
| Нулевой ток | 4±0.1 мА | ||||
| Напряжение питания | 24 В DC | ||||
| Потребляемая мощность | 35 мА | ||||
| Смещение дрейфа | ≤±0.005 мА/°С | ||||
| Выходной дрейф | ≤±0.005 мА/°С | ||||
| Линейность | ≤1% FS | ||||
| Время отклика | ≤200 мсек | ||||
| Рабочая температура | -40...+85 С | ||||
| Температура хранения | -40...+125 С | ||||
| Вес | 70 гр | ||||
