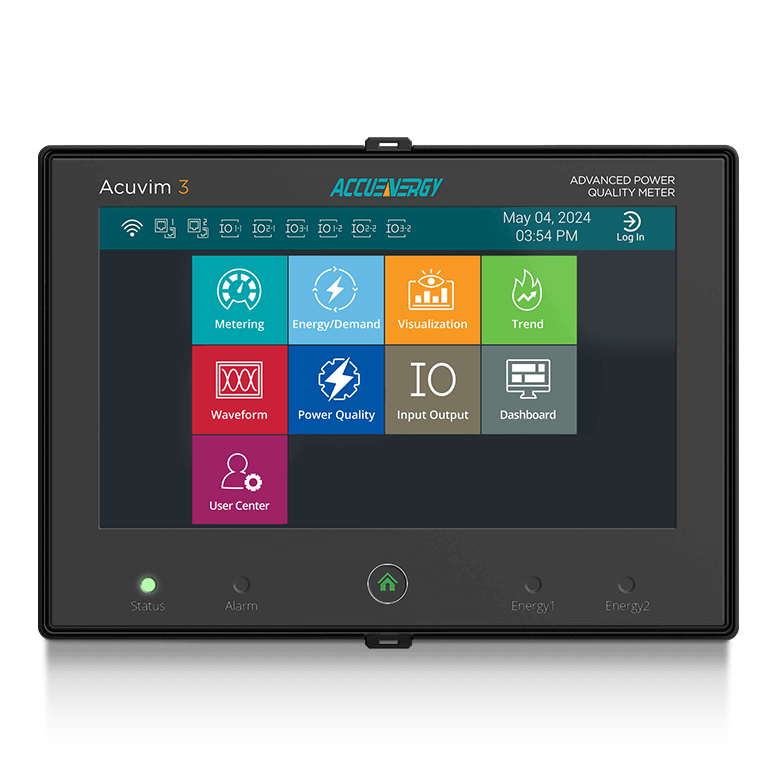

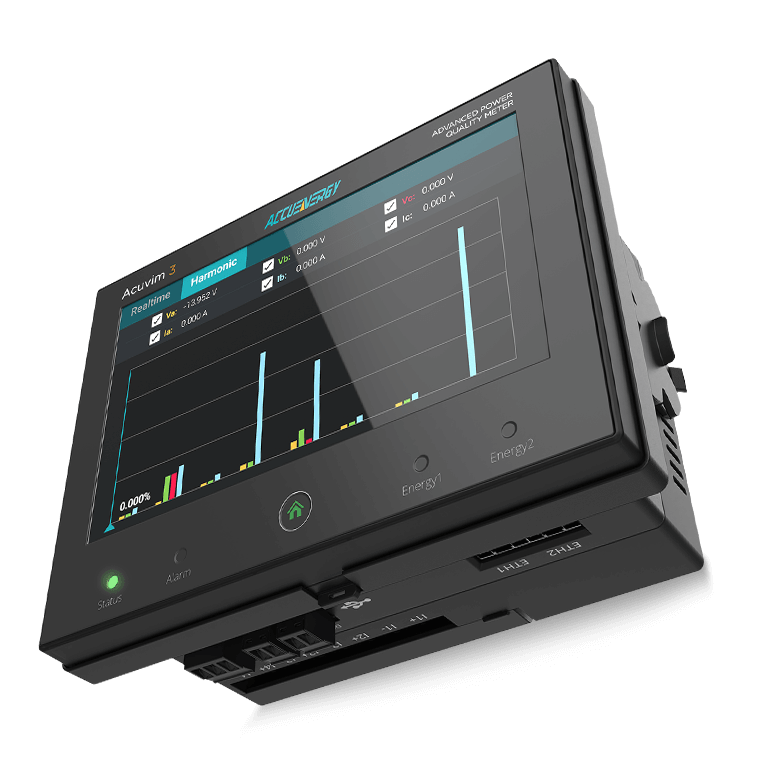

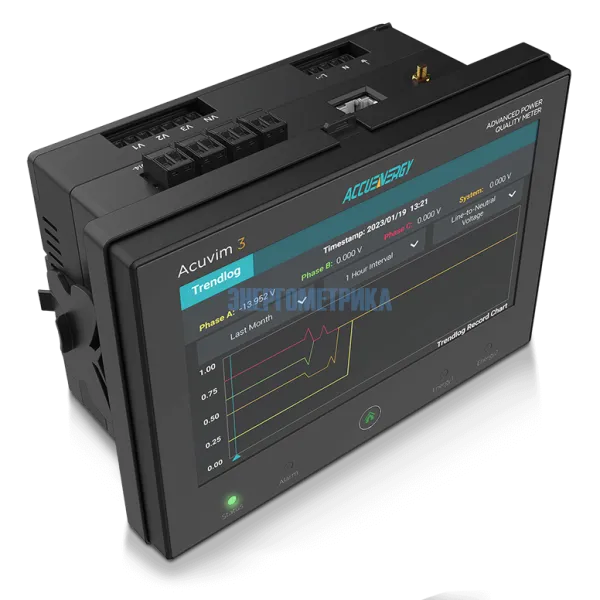

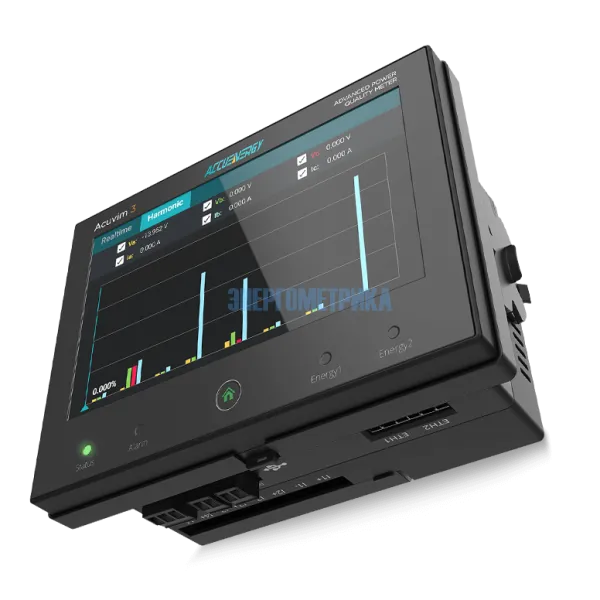

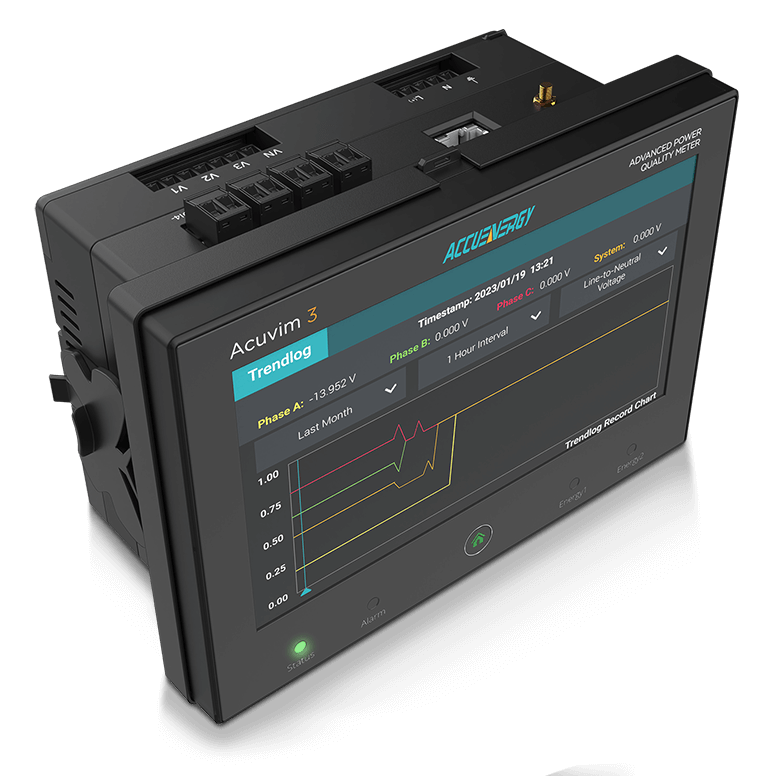

Acuvim 3 - Анализатор качества электроэнергии

Артикул: Acuvim 3

Многофукциональный анализатор качества электроэнергии Acuvim 3 специально разработан для обеспечения высокоточных четырехквадрантных измерений, мониторинга и анализа качества электроэнергии по стандартам IEC Class 0.1S/ANSI C12.20 Class 0.1 (активная энергия), что помогает сократить энергопотребление, повысить производительность и срок службы электромеханического оборудования и ведет к увеличению отдачи от капитальных вложений пользователей.

Благодаря поддержке методов синхронизированных векторных измерений и комплексных амплитуд (синхрофазоров) данный прибор позволяет выполнять синхронизированное по времени измерение параметров энергосистемы, записывать (регистрировать) их и передавать данные с более высокой скоростью в режиме реального времени по сравнению с традиционными системами.

Acuvim 3 контролирует параметры анализа качества электроэнергии, связанные с такими нарушениями, как провалы / скачки электросети, прерывания напряжения, нессиметрия напряжения, Фликер (в соответствии с МЭК), переходные процессы и БИН (RVC, быстрые изменения напряжения). Усовершенствованная функция быстрого захвата данных и записи журнала событий может генерировать и отправлять отчеты, предоставляя пользователям важную информацию для нейтрализации последствий низкого качества электроэнергии.

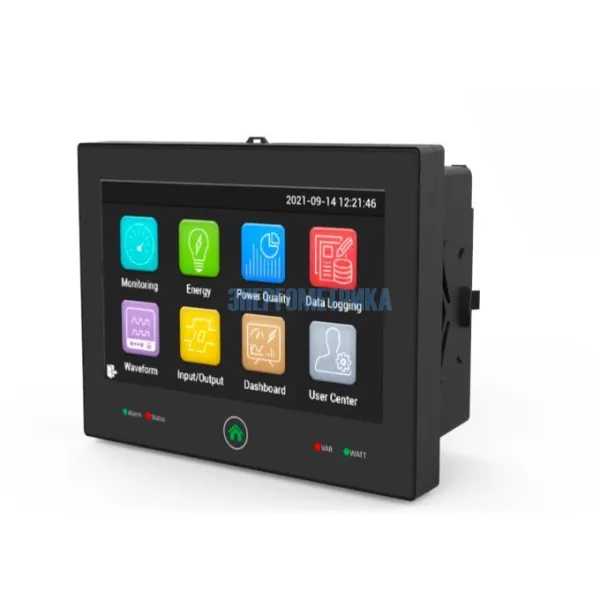

Компактный и высоконадежный прибор Acuvim 3 предоставляет широкий спектр гибких коммуникационных протоколов, а также простой в использовании интерфейс с возможностью расширенных пользовательских настроек. Первостепенное внимание при разработке также было уделено безопасности использования.

Применение:

  • Центры хранения и обработки данных;
  • Промышленная автоматизация;
  • Производственное оборудование;
  • Комунальная сфера;
  • Здравохранение;
  • Телекоммуникации;
  • Научные лаборатории.

Особенности

Измерение качества электроэнергии

  • Измерения в соответствии со стандартом IEC 61000-4-30 Class-A;
  • Среднеквадратичное значение напряжения/тока (RMS) обновляется за 1 цикл с точностью стандарта IEC 61557-12, класс 0.1;
  • Частота, точность 1 мГц, от 40 до 70 Гц;
  • Величина и угол гармоник напряжения/тока, до 127;
  • Небаланс напряжения/тока;
  • Фликер.

Усовершенствованные измерения электроэнергии

  • IEC 62053-22 класс 0.1S Измерения активной энергии;
  • IEC 62053-24 класс 0,5S Измерения реактивной энергии;
  • Импорт/экспорт/чистая/общая и четырехквадрантные измерения энергии;
  • Поддержка функции времени использования (TOU);
  • До 8 тарифных диапазонов;
  • Гибкая настройка календаря и датирование;
  • Запись текущих показаний, и вплоть до истории 12-ти расчетных периодов.

Сообщения о качестве электроэнергии и анализ данных

  • Обнаружение значимых для качества электроэнергии фактических событий (импульсов напряжения):

— Провал /повышение / кратковременное исчезновение напряжения за 1 цикл RMS;
— Провал/выброс тока на основе среднеквадратичного значения за 1 цикл (RMS);
— Перенапряжение при переходном процессе на основе частоты семплирования (количество выборок/измерений в секунду) 32 ksps;

  • Уведомление ( отчёт) по электронной почте или DO/RO на основе значений/данных о произошедшем событии;
  • Прибор может сохранять до 65535 событий в циклическом буфере;

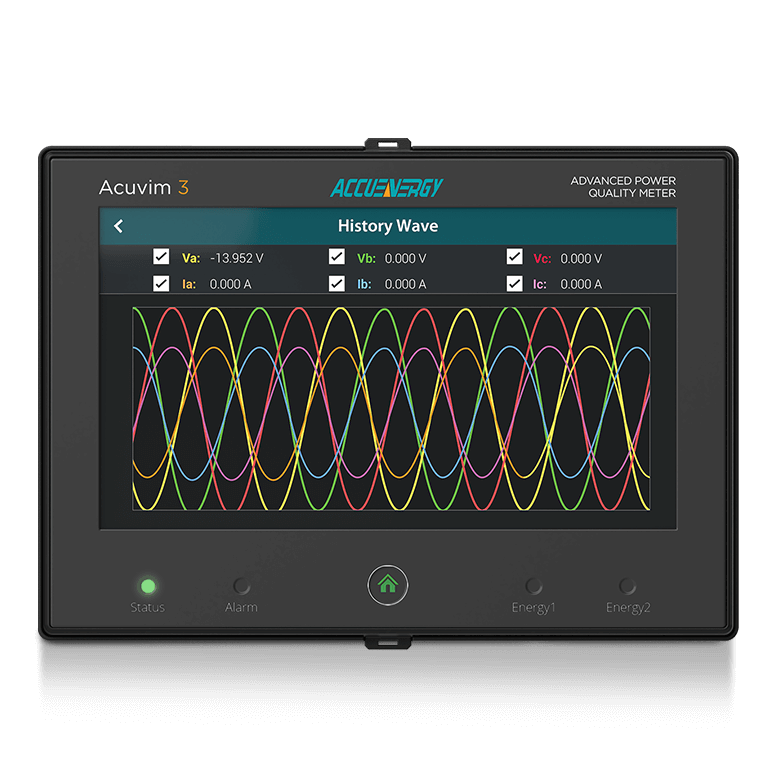

  • Захват/запись информации формы сигнала (запись формы кривой (осциллограмм) сигнала:

Активизируется событием или в ручном режиме;
— Пользовательский диапазон семплов – до 512 семплов за цикл (период);
— Настраиваемая пользователем продолжительность (до и после точки срабатывания) – от двух циклов до двух секунд 512 семплов/цикл (период);
— Формат записи COMTRADE, загрузка с вэбстраницы/SFTP, или через протоколы HTTP(s), FTP, SFTP;

  • Быстрый захват информации для журнала событий:

— Активизируется событием или в ручном режиме;
— Захват с одного цикла/периода RMS;
— Настраиваемая пользователем продолжительность;
— Быстрый отчёт (репортаж) о событиях, загрузка с веб-страницы/SFTP, или через протоколы HTTP(s), FTP, SFTP;

  • Отчёт (репортаж):

— Отчет о соответствии европейскому стандарту качества электроэнергии EN50160, который устанавливает допустимые пределы искажений для различных параметров, определяющих напряжение в сети переменного тока;
— Отчет о соответствии североамериканскому стандарту качества электроэнергии IEEE 519, который относится как к искажению тока, так и к напряжению;

  • График ITIC (CBEMA), который описывает надежность оборудования к возмущениям напряжения любых типов;
  • Функция SEMI F47, которая обнаруживает предупреждения.

Протоколы связи

Встроенный, безопасный и зашифрованный (закрытый) протокол HTTPs обеспечивает доступ для чтения и настройки с любого устройства и существенно понижает риск перехвата данных.

Протоколы: Modbus-RTU порт RS485, Dual Ethernet, WiFi, Modbus-TCP/IP, HTTPs Webserver, HTTP/HTTPs Post, BACnet-IP, FTP Post, SMTP, SNMP, SNTP, DNP3 over IP, IEC 61850, PMU

Технические характеристики анализатора качества электроэнергии Acuvim 3
Общие
Напряжение  0.1% допустимый диапазон отклонений в указанных пределах(относительная величина), 10-400 VLN, 690 VLL
Ток  1A номинал: 10 мА до 2A, 5A номинал: 50 мА до 10 A
Частота   1 мГц, 40 до 70 Гц
Активная энергия  IEC 62053-22 Class 0.1S, ANSI C12.20 Class 0.1
Качество электроэнергии  IEC 61000-4-30 Class A, Тестирование в соответствии с IEC 62586-2 (2017)
Измерения
 Напряжение RMS  IEC 61557-12 Class 0.1, 10-400 VLN, 690 VLL
 Ток RMS    IEC 61557-12 Class 0.1
 1A номинал: 10 мА до 2A
 5A номинал: 50 мА до 10 A
 Частота  1 мГц точность, 40 дo 70 Гц, превосходит требования IEC 61557-12 Class 0.02
 Мощность и Коэффициент мощности (для каждой фазы и системы)     Активная энергия: IEC 61557-12 Class 0.1
 Реактивная энергия: превосходит требования IEC 61557-12 Class 1
 Полная мощность: IEC 61557-12 Class 0.2
 Коэффициент мощности: превосходит требования IEC 61557-12 Class 0.5
 Базовые измерения     Среднеквадратичное значение напряжения между фазой (линией) и нейтралью RMS (фаза - нейтраль)
 Межфазное среднеквадратичное напряжение (RMS)
 Общий (фазный) ток (RMS)
 Активная энергия
 Реактивная энергия
 Полная мощность
 Коэффициент мощности
 Макс/Mин  Mакс/мин RMS, мощность и Коэффициент мощности, запись базовых измерений с меткой времени
 Требование (Запрос)       Алгоритмы интерфейса: блок и полоса прокрутки
 Затребование пикового запроса и времени пикового запроса
 Текущий запрос для каждой фазы и системы
 Запрос о фазе и активной энергии системы: Import/export/net/total, Импорт/Экспорт/Чистая/Общая, Измерение энергии в четырех квадрантах
 Запрос о фазе и реактивной энергии ситемы: Импорт/Экспорт/Чистая/Общая, Измерение энергии в четырех квадрантах
 Запрос о фазе и полной мощности системы: полная (total), пзмерение энергии в четырех квадрантах
 Энергия, фаза и система    Активная энергия, IEC 62053-22 Class 0.1S: Import/export/net/total, Импорт/Экспорт/Чистая/Общая, Измерение энергии в четырех квадрантах
 Реактивная энергия, IEC 62053-24 Class 0.5S: Import/export/net/total, Импорт/Экспорт/Чистая/Общая, Измерение энергии в четырех квадрантах, фаза и система
 Полная мощность, IEC 61557-12 Class 0.2: Полная (total), измерение энергии в четырех квадрантах
 TOU Energy and Demand Время использования энергии и Запрос  Для импорта активной энергии системы, импорта реактивной энергии, и полная мощность: До 8 тарифных (расчётных) диапазонов, запись (регистрация) максимального значения запроса энергии за расходный (расчетный) период, регистрация (запись) текущего расчётного периода и вплоть до 12-ти расчётных периодов
 Измерения качества электроэнергии      Положительная/отрицательная/нулевая последовательность для тока и напряжения
 Фазовый угол тока и напряжения
 Величина и угол гармоник тока и напряжения, до 127-го порядка
 Фликер
Связь
 Коммуникационные интерфейсы       2 Ethernet порты (100BASE-TX) с поддержкой IEEE1588: RJ45 сетевой порт, CAT5/5e/6/6a кабель
 1 WiFi (802.11 b/g/n 2.4 GHz)
 1 RS485 port: скорость передачи в бодах (Baud Rate) от 2400 до 115200, съемный разъем с винтовой клеммой
 1 USB-C Порт
 1 IRIG-B Порт
 Синхронизация времени  NTP, PTP, IRIG-B
 Протоколы связи   Modbus RTU
 Протоколы передачи данных  HTTP/HTTPS
 Протоколы связи    IPv4, IPv6, DHCP, DNS
 Modbus TCP, DNP3 TCP, IEC 61850, SNMP, BACnet/IP, PMU (IEEE C37.118)
 Передача данных по Email - HTTP(s)/FTP/SFTP/SMTP
 Загрузка файлов - HTTP(s)/SFTP
Электрические параметры
Электропитание Опиция заказа: P1: 50/60 Гц 100-415 В AC; 100-300 В DC, P2: 20...60 В DC ± 10%
 Входы напряжения переменного тока      Диапазон точности: 10-400 VLN, 690 VLL
 Pickup (срабатывание): 5 В
 Перегрузка 1500 В AC непрерывно; 2500 В AC, 50/60 Гц 1 минута
 Категория измерений: III
 Диапазон частоты: 40 до 70 Гц (50/60Гц номинал)
 Входы тока AC    Номинальный ток: 1A или 5A
 Диапазон: 1 A номинал: 10 мА до 2 A, 5 A номинал 50 мА дo 10 A
 Pickup: 1 A номинал: 0.5 мА, 5 A номинал: 2.5 мА
 Импульс: 20 А, непрерывный, 50 А при 10 с/ч, 500 А при 1 с/ч
  Вход и Выход (базовые измерения)   4 цифровых входа: вход напряжения 20~150 В AC/DC, токовый вход (макс): 2.5 мА, стартовое напряжение: 15 В, напряжение останова: 5 В
Частота импульсов (макс.): 100 Гц, длительность импульса 50% (5 мс ВКЛ и 5 мс ВЫКЛ)
 SOE Резолюция : 2 мс
 1 Цифровой выход: сухой контакт, диапазон напряжений: 30 В DC, ток нагрузки: 60 мА (макс)
Частота выходного сигнала: 50 Гц, длительность импульса 50 % (20 мс ВКЛ, 20 мс ВЫКЛ)
Напряжение изоляции: 5000 В переменного тока
 Опциональные I/O-Модули Ввода/Вывода (Вплоть до трёх)      Цифровой вход: диапазон входных напряжений 20...160 В AC/DC, входной ток (макс.) 2 мА, стартовое напряжение: 15 В, напряжение останова 5 В, частота импульсов (макс.) 100 Гц, длительность импульса 50 %, SOE Резолюция: 2мс
 Цифровой выход (DO) (Photo-MOS): диапазон напряжений 0...250 В AC/DC, ток нагрузки 100 мА, частота выходного сигнала 25Гц, 50% длительность импульса, напряжение изоляции 2500 В AC
 Релейный выход (RO): напряжение переключения (Макс) 250 В переменного тока, 30 В постоянного тока, ток нагрузки 5 A(R), 2 A(L), установленное время 10мс (Maкс), контактное сопротивление 30 мОм, напряжение изоляции 2500 В AC
 Аналоговый выход (AO): диапазон выходного сигнала 0...5В/1...5В, 0 ...20mA/4...20mA(Опционально), точность 0.5%, температурный дрейф 50 ppm/°C, типичный, напряжение изоляции 500 В DC, напряжение разомкнутой цепи 15 В
 Аналоговый вход (AI): диапазон выходного сигнала 0...5В/1...5В, 0...20mA/4..20mA (Опционально)
  Механические характеристики
 Внешние признаки (стандарты)

 DIN 43700, ANSI C39.1

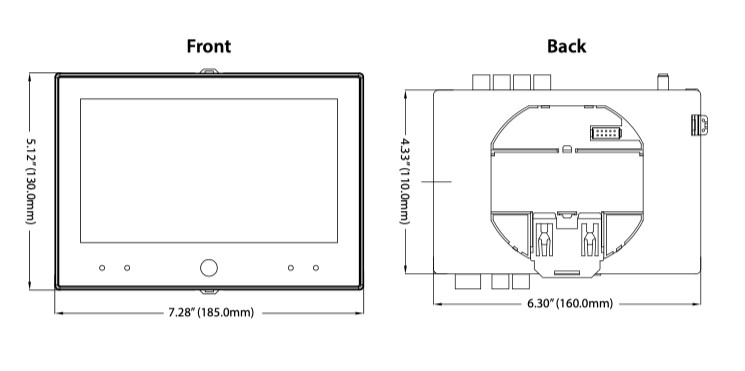

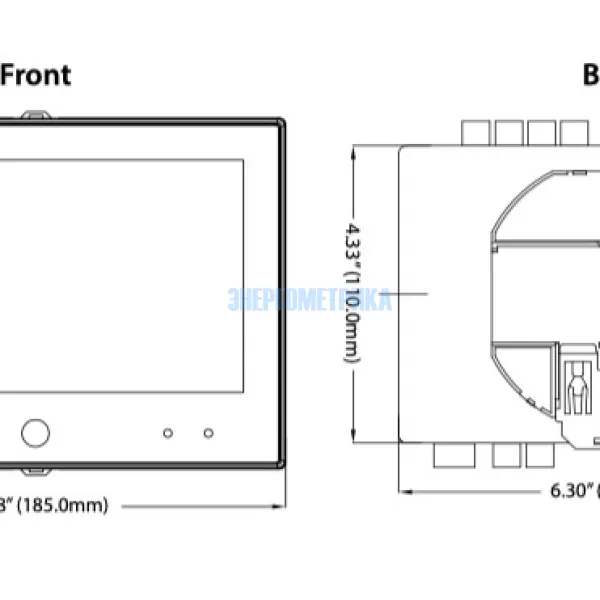

 Круглый или квадратный, 92мм x 92мм

Степень защиты от проникновения IP

 IP 54, Установка панели и тачскрин, спереди

 IP 30: установка панели сзади, DIN рейка, I/O модули (Модули ввода/вывода)

  Условия окружающей среды
 Рабочая температура  -25°C до 70°C
 Температура хранения  -40°C дo 70°C
 Влажность  5–95 % относительной влажности без конденсации
 Размещение/Монтаж  Только для использования внутри помещений



Обмен данными с другими устройствами с помощью расширяемых модулей ввода/вывода



AXM-I01

AXM-I02 AXM-I03
Цифровой вход (сухой) 6 4 4
Цифровой выход - 2 -
Релейный выход 2 - 2
Аналоговые входы - - 2
Аналоговые выходы - 2 -
Источник питания 24 В DC - -
