PMAC8660 - Анализатор параметров качества электрической энергии
Артикул: PMAC8660
Анализатор параметров качества электрической энергии РМАС8660 снят с производства, ближайшим аналогом является PMAC780H.
Он выполняет не только обычную функцию счетчика, но также обеспечивает мониторинг качества электроэнергии и высокоточные измерения, что особенно важно для мониторинга в реальном времени.
С прибором применяются разъемные трансформаторы тока.
Прибор оснащен сигнальным выходным портом и ведет журнал превышения предельных значений. Сигнал о превышении предельных значений подается на релейный выход.
Анализатор параметров качества электрической энергии - РМАС8660 соответствует международному стандарту IEC61000-4-30, использует передовые электронные технологии и оснащен встроенной операционной системой Linux, прибор также отличается высокой стабильностью и гибкостью.
Применение
- Система управления качеством электропитания
- Система мониторинга и измерения
- Поддержка высоковольтных энергосистем
- Коммерческое, промышленное, общественное использование

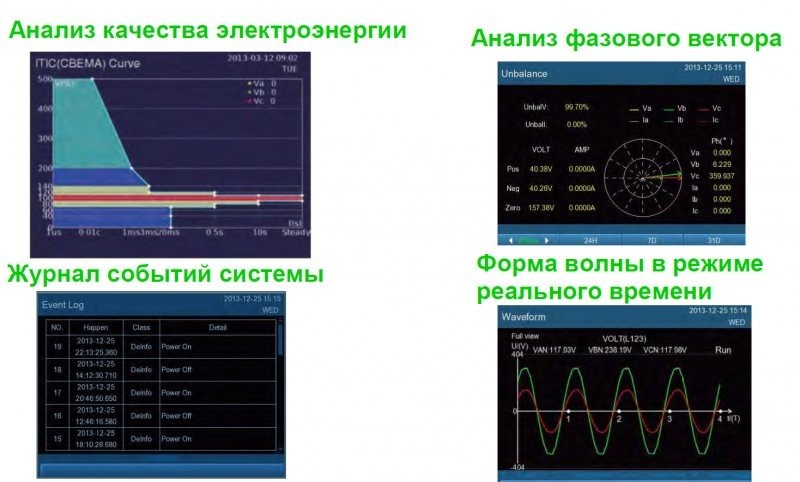

Анализ качества электрической энергии
- Разбаланс трехфазного тока/напряжения
- Отклонение напряжения
- Отклонение частоты
- Анализ гармоник и интергармоник ( В режиме реального времени оцениваются гармоники до 50 порядка;
Полный коэффициент гармоник и К-фактор ) - Колебания и фликер напряжения
- Кратковременные всплески/провалы напряжения
- Кривые ITIC, К-фактор тока, пик-фактор напряжения
16-битный регистратор формы волны и регистратор отклонения от нормы качества
- Регистрация формы волны при отклонении от предельных значений
- Регистрация формы волны в памяти объемом до 4 Гб
- Сохранение до 1024 отчетов за период
- Запись 10 значений напряжения и тока до и 50 после события
- Регистратор аварий сохраняет до 8 полномасштабных пакетов данных о событии
- 16-битный A/D-конвертер обеспечивает точное разрешение формы волны
- Доступна установка аппаратных и программных триггеров
Журнал событий системы
- Программные изменения и сбросы
- Пароль доступа при изменении
- Время изменения
- Включение/выключение
Анализ фазового вектора
- Анализ фазового угла между напряжением и током
- Большие возможности для контроля эффективности и целостности системы
Анализ гармоник 50 порядка в режиме реального времени
- 1024 значения/цикл, выбор гармоники 50 или 127 порядка при анализе в режиме реального времени, до 511 порядка при автономном анализе
- На гистограмме отображен коэффициент гармоник тока, также возможно отображение среднеквадратичного значения гармоник тока/напряжения
Форма волны в режиме реального времени
- На большом цветном дисплее в реальном времени отображается форма волны трехфазного напряжения или тока
Анализ колебаний и фликера

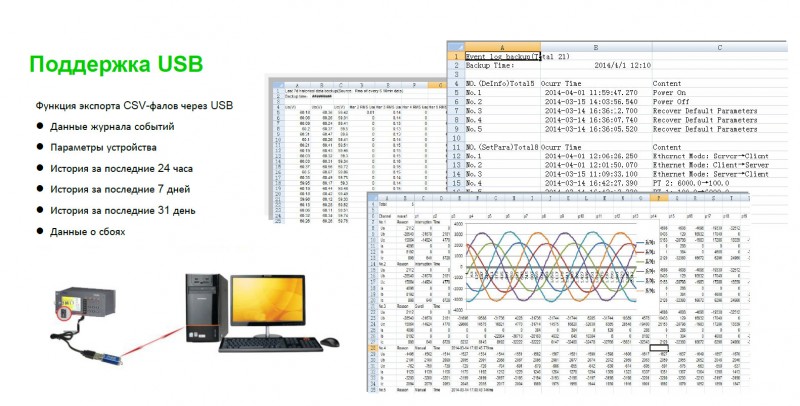

Поддержка USB
- Функция экспорта CSV-фалов через USB
- Данные журнала событий
- Параметры устройства
- История за последние 24 часа
- История за последние 7 дней
- История за последние 31 день
- Данные о сбоях
| Измерительные параметры | Точность | |
| Значения качества электроэнергии | ||
| Voltage fluctuation | Напряжение | Класс А |
| Voltage deviation | Напряжение | 0,1% |
| Frequency deviation | Частота (выше 50% от номинального напряжения) | 0,01 Гц |
| Transient overvoltage | Напряжение | 20 мкс, 1250 В |
| Harmonic ratio | 50 значений гармонической составляющей напряжения/тока | Класс А |
| Harmonic power, energy | 13 значений гармонической составляющей | Класс А |
| Harmonics RMS | 50 значений гармонической составляющей напряжения/тока | Класс А |
| (Inter-) Harmonics RMS | 50 значений интергармонической составляющей напряжения/тока | 5% |
| Harmonic distortion | Общее/четное/нечетное гармоническое искажение | Класс А |
| (Inter-) Harmonic distortion | Общее интергармоническое искажение | 5% |
| Flicker | Напряжение | Класс А |
| Параметры среднеквадратичного значения в реальном времени | ||
| Напряжение | Напряжение фазы / Напряжение линии / Среднее значение | 0,1% |
| Ток | Ток фазы / Ток нулевой последовательности / Среднее значение | 0,1% |
| Активная мощность | Одна фаза / Общее значение | 0,2% |
| Реактивная мощность | Одна фаза / Общее значение | 1% |
| Полная мощность | Одна фаза / Общее значение | 0,2% |
| Коэффициент мощности | Одна фаза / Общее значение | 0,5% |
| Активная энергия | Ввод и вывод | Класс 0,2s |
| Реактивная энергия | Емкостная и индуктивная | Класс 1 |
| Макс./мин. значение | Напряжение/ток фазы Общая активная/общая реактивная мощность | |
| Потребление | Трехфазный ток Общая активная/общая реактивная/общая полная | |
| Мультитариф | Вход и выход (каждый список может содержать 8 периодов времени в течение 24 часов) | |
| Частота | Частота | 0,01 Гц |
| Связь | 1 порт RS485, 1 порт RS232, 1 порт Ethernet 1, 1 порт USB 2.0 | |
| Relay output | 2 нормально открытых реле | |
| Вход состояния | 4 внешних сухих/мокрых контакта входа состояния | |
| Импульсный выход | 1 активный, 1 реактивный импульсный выход | |
| Память | Стандартное значение — 2 Гб (макс. 4 Гб) | |
| Часы | Точность часов — 0,4 с/сутки. Дифференциальная коррекция, автоматическая синхронизация с внешними GPS-часами, ошибка синхронизации: 10 мс | |
| Технические характеристики анализатора параметров качества электрической энергии - РМАС8660 | |
| Канал напряжения | |
| Диапазон измерения | Фазное напряжение: 1-300 В переменного тока, линейное напряжение: 2-600 В переменного тока |
| Установка коэффициента ТТ, диапазон первичной/вторичной настройки — 1-9999 | |
| Цепь измерения | 3 канала напряжения, 1 канал нейтрали/напряжения относительно земли |
| Потеря мощности | 0,01 ВА/фаза (100 В на входе) |
| Перегрузка | Непрерывная, 1500 В переменного тока |
| Входное сопротивление | 5 M/фаза |
| Прочность изоляции | Среднеквадратичное значение — 2000 В переменного тока, 1 минута при 50 Гц |
| Канал тока | |
| Диапазон измерения | Вторичный номинальный ток: 1 или 5 A; диапазон измерения: 5 мА - 20A |
| Цепь измерения | 3 канала тока, 1 канал нейтрали/напряжения относительно земли |
| Потеря мощности | 0,05 ВА/фаза (5 А на входе) |
| Перегрузка | Непрерывная, 60 A |
| Входное сопротивление | 2 мОм/фаза |
| Прочность изоляции | Среднеквадратичное значение — 2000 В переменного тока, 1 минута при 50 Гц |
| Условия эксплуатации | |
| Питание | 85-265 при 50Гц, 110-330 В постоянного тока |
| Температура и влажность | -20 - +55 ℃, 5%-95%, без конденсации |
| Внешний вывод | |
| Связь | RS485, MODBUS-RTU |
| RS232, MODBUS-RTU | |
| 10/100M Ethernet, MODBUS TCP | |
| Dl/DO | 4 DI-модуля: сухой контакт |
| 2 релейных выхода, 5А, 30 В постоянного тока/10А 250 В переменного тока | |
| 1 активный импульсный выход, 1 реактивный выход | |
| Синхронизация времени | Поддержка GPS-синхронизации времени, стандартный дифференциальный сигнал RlG_B, точность декодирования FPGA — 1 us |
| Интерфейс USB | Промышленный интерфейс, мощная электрическая изоляция 2000 В, обновленное программное обеспечение, экспорт данных истории |
| Среднее время безотказной работы | 50 000 часов |
