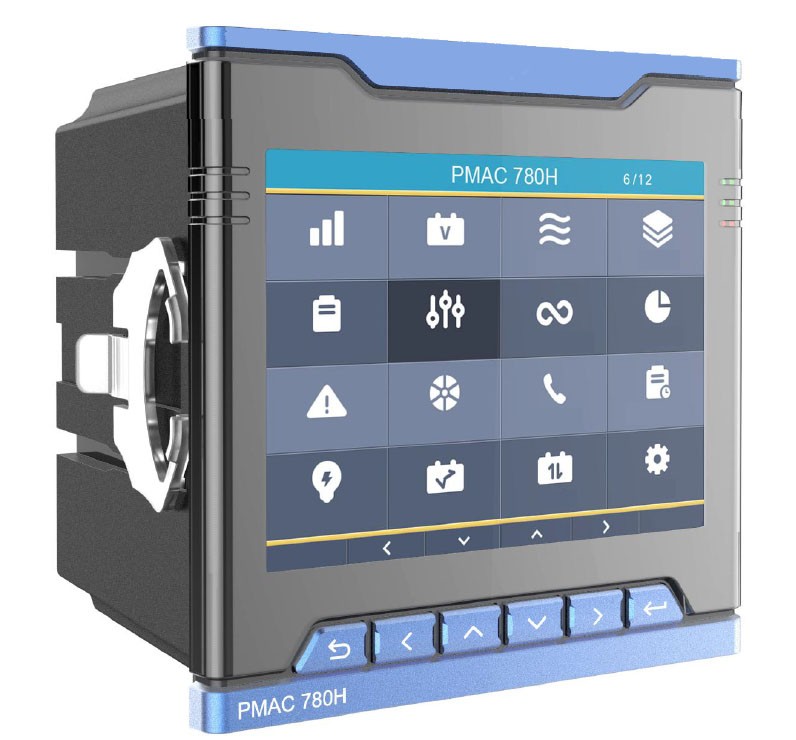

PMAC780H - Анализатор качества электроэнергии

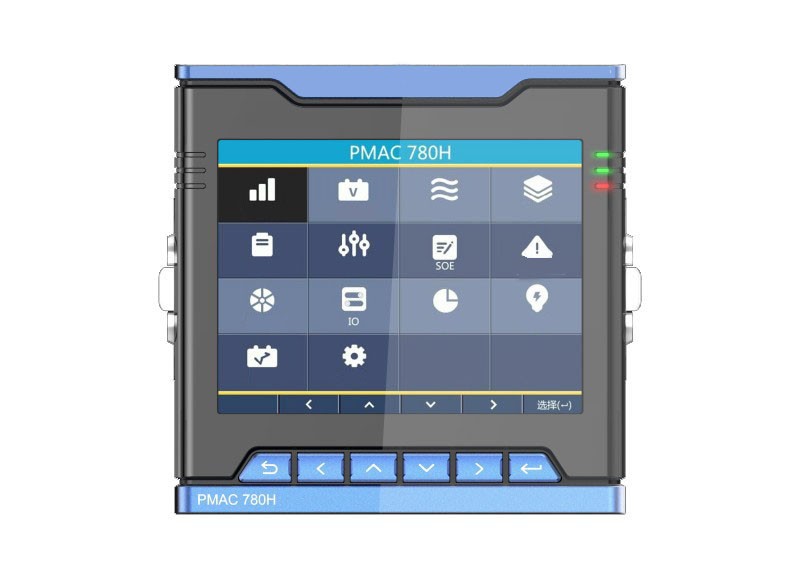

PMAC780H - Анализатор качества электроэнергии
Анализатор параметров качества электрической энергии - РМАС780H - это продвинутый прибор нового поколения.
Область применения:
- Организация контроля качества электроэнергии,
- Анализ гармонических составляющих,
- Регистрация аварий в системах электроснабжения,
- Фиксация провалов напряжения и переходных процессах в электрических сетях.
Функциональные возможности:
- Измерение показателей качества электрической энергии в соответствии с IEC61000-4-30 по классу А: основная гармоника, промежуточные гармоники, отклонения по напряжению и частоте, ассиметрия, флуктуации напряжения и доза фликера, переходные процессы, статистическая оценка согласно стандарту EN50160,
- Класс точности измерения 0.2s: основная гармоника, субгармоники,
- Фиксация и запись аварийных событий: до 1024 точек за период, запись в память устройства параметров переходных процессов длительностью от 20 мкс,
- Определение причин возникновения искажений: провалов напряжения, гармоник, фликера, небаланса, определение характера аварии на стороне источника,
- Измерение в реальном времени основных электрических величин и показателей качества электроэнергии.
Техническая документация
Параметры
Особенности:
- Многофункциональный измеритель мощности,
- Класс точности 0.2s,
- Анализ качества электроэнергии: гармоники, доза фликера, провалы напряжения,
- Запись событий: большой объем памяти для хранения данных и значений уставок сигнализации,
- Определение причин искажений, минимальная измеряемая длительность переходного процесса 20мкс.
| Технические характеристики анализатора качества электроэнергии PMAC780H |
||||
| Интервалы измерений | 1024 точки за период | |||
| Гармоники | 2-63-я гармоники, гармоническое отношение, угол сдвига фаз, коэффициент нелинейных искажений (THD), искажения чётных/нечётных гармоник. |
|||
| Промежуточные гармоники | 2-63-я промежуточные гармоники, гармоническое отношение, коэффициент искажений промежуточных гармоник. |
|||
| Провалы, всплески, пропадание напряжения | Запись формы волны, сигнал на выходе DO, фиксация времени возникнове- ния/окончания всплесков/провалов напряжения и их макс. и мин. значений |
|||
| Фиксация параметров переходных процессов | Запись процессов длительностью от 20 мкс, триггерный/DO порт, запись формы волны, фиксация времени возникновения переходных процессов, амплитуды и длительности | |||
| Небаланс | Небаланс токов/напряжений и небаланс при нулевой последовательности | |||
| Отклонения по частоте/напряжению | Уставки срабатывания сигнализации и их запись | |||
| Скорость изменения напряжения | Триггер DO | |||
| Флуктуации напряжения и фликер | Определение длительной и кратковременной дозы фликера | |||
| Определение источника искажений | Сторона потребителя/сторона сети | |||
| Напряжение | 4 канала | |||
| Ток | 4 канала | |||
| Напряжение | Фазное/линейное/среднее, угол сдвига фаз, интервал обновленя 1 сек, 0.5 периода волны | |||
| Ток | Фазный/средний ток, угол сдвига фаз, интервал обновленя 1 сек, 1 период волны | |||
| Активная, реактивная, полная мощность | Пофазная/суммарная мощность, интервал обновления 1 сек, 1 период волны | |||
| Коэффициент мощности | Пофазный/суммарный коэффициент мощности, интервал обновления 1 сек, 1 период | |||
| Частота | 50/60 Гц интервал обновления 1 сек, 1 период волны | |||
| Энергия | Полная/реактивная потребляемая/генерируемая энергия; энергия базовой волны | |||
| Энергия гармоник | Среднеквадратичное значение активной/реактивной энергии гармоник потребления/генерации со 2 по 31-ю | |||
| Запись значений электропотребления | Архивирование данных за последние 30 дней/12 месяцев | |||
| Многотарифный учёт | 4 тарифа, 8 временных периодов, 2 временные зоны | |||
| Потребление в реальном времени | Ток по каждой фазе, суммарная активная/реактивная/полная мощность; отображение электропотребления в реальном времени и прогнозируемое потребление; максимальное потребление (с фиксацией времени); дискретный вход для подсчёта импульсов счётчика электроэнергии | |||
| График энергопотребления | Базируется на основе потребления в настоящий момент времени. Циклический режим, интервал - 15 мин. | |||
| Память | 8Г | |||
| Макс./мин. значения | За текущий и прошедший месяцы; записывается время возникновения | |||
| Последовательность событий | 1024 записи, интервал: 1мс | |||
| Качество электроэнергии | 1024 записи, интервал: 1мс | |||
| Запись формы волны | Регулируемая длительность периода перед событием; фиксация формы волны в следующих режимах: 1.1024 точки за период и 50 периодов, 2. 512 точек за период и 100 периодов, 3. 256 точек за период и 200 периодов, 4. 128 точек за период и 400 периодов, 5. 64 точки за период и 800 периодов, 6. 32 точки за период и 1600 периодов, 7.16 точек за период и 3200 периодов. | |||
| Запись кривых переходных процессов | 256 шт | |||
| Кривые по стандарту ITIC/SEMIF47 | 3 группы | |||
| Статистика согласно EN50160 | Статистика по напряжению, частоте, гармоническому составу, дозе фликера, небалансу, величинам искажений напряжения и другим показателям качества электроэнергии. | |||
| Метки | Метки провалов/всплесков напряжения, пропажи питания и других событий. | |||
| Дискретные входы (DI) | 8 каналов | |||
| Релейный выходы (DO) | 4 канала | |||
| Оптопара | 2 канала | |||
| Экран | Цветной LCD дисплей. Разрешение 640*480. На экране выводятся значения измеряемых величин. Окно анализа гармоник. Окно векторных диаграмм. Состояние вх/вых. | |||
| Порт RS485 | 2, скоро сть 1200~ 38400 бит/с, MODBUS-RTU протокол | |||
| Ethernet | 1, Modbus TCP/IEC61850 (опционально), поддержка Ethernet шлюза | |||
| Программная калибровка времени | SNTP, Modbus | |||
| Инструментальная калибровка времени | По GPS сигналу, IRIG-B сигналу, входу DI | |||
