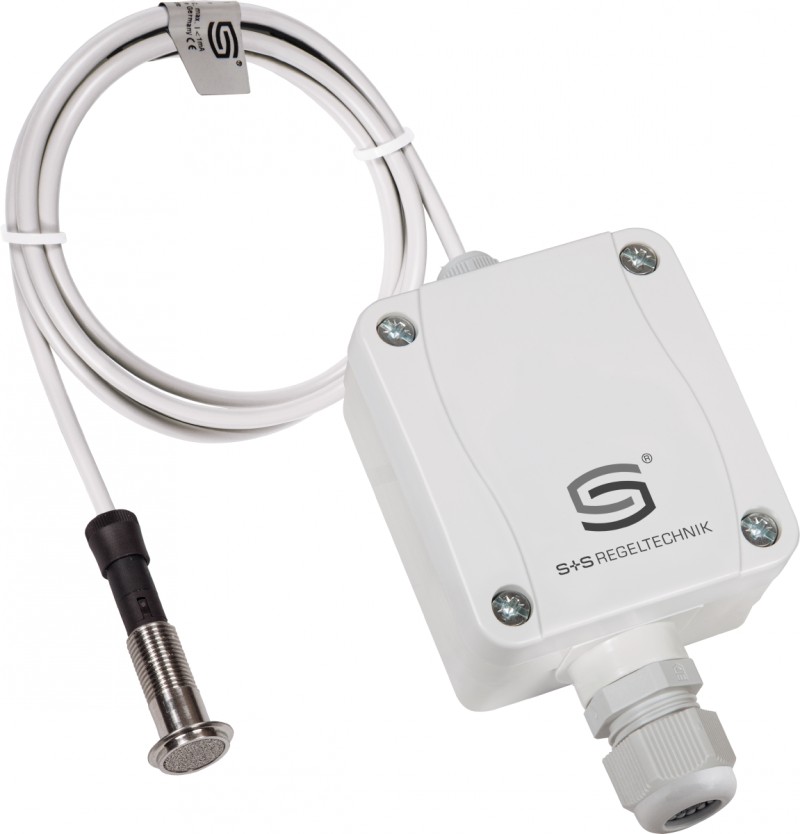

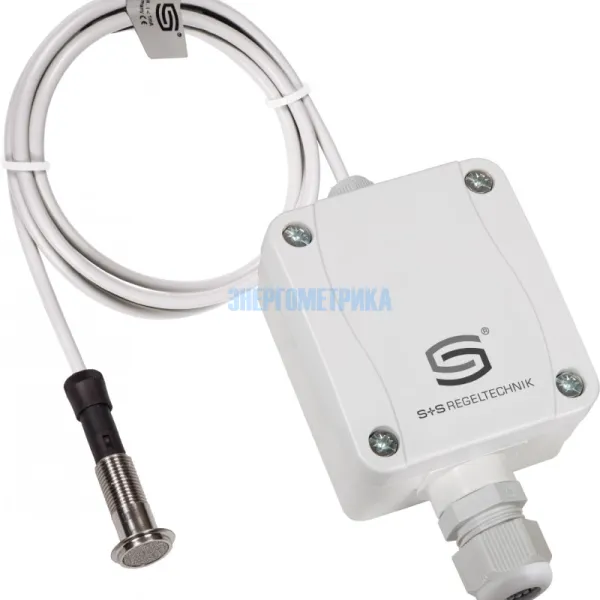

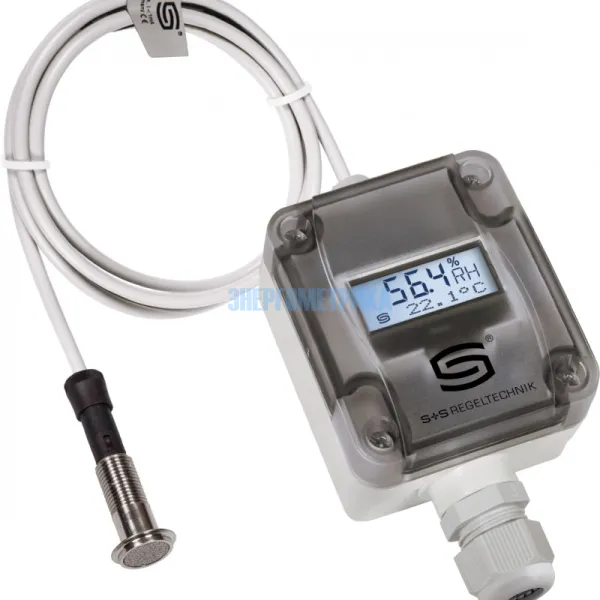

VFTF - Датчик влажности и температуры витринный, калибруемый, с активным выходом
Датчик влажности и температуры витринный VFTF серии HYGRASGARD® предназначен для точного определения температурных параметров и уровня влажности воздуха.
Датчик служит для установки в стенах и потолках музейных залов и галерей, кинотеатров и лабораторий, в стендах, витринах и выставочных шкафах.
В качестве измерительного элемента служит емкостный датчик влажности со встроенным температурным датчиком. Чувствительный элемент защищен зондом из качественной нержавеющей стали. Благодаря малому размеру датчик практически не выступает над уровнем поверхности, из-за чего остается незаметным.
Датчик влажности и температуры витринный позволяет определять уровень относительной влажности в диапазоне 0…100 % с точностью до ± 2 %, а также температуры в диапазоне 0…+50 °C с погрешностью до ± 0,3 К. Полученные результаты измерений преобразовываются в нормированный сигнал 0-10 В.
В комплект устройства входит 2 м чувствительного кабеля.
Корпус выполнен из ударопрочного пластика и полиамида согласно требованиям, EN 60 529 и отвечает степени защиты IP65. Крышка корпуса фиксируется быстрозакручивающимися винтами.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| HYGRASGARD® VFTF-U | 1201-6121-1000-100 | |||
| HYGRASGARD® VFTF-U LCD | 1201-6121-1200-100 | |||
| HYGRASGARD® VFTF-I | 1201-6122-1000-100 | |||
| HYGRASGARD® VFTF-I LCD | 1201-6122-1200-100 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика влажности и температуры VFTF | ||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания: | 24 В перем. тока (±20 %); 15...36 В пост. тока для варианта U; 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная волнистость ±0,3 В | |||||||||||||||||||||||||||||||||||||||||
| Нагрузка: | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I | |||||||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки: | RL > 5 кОм для варианта U | |||||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность: | < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока | |||||||||||||||||||||||||||||||||||||||||
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью | |||||||||||||||||||||||||||||||||||||||||
| Диапазон измерения влажности: | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) | |||||||||||||||||||||||||||||||||||||||||
| Рабочий диапазон влажности: | 0 … 95 % относительной влажности (без конденсата) | |||||||||||||||||||||||||||||||||||||||||
| Погрешность (влажность): | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % | |||||||||||||||||||||||||||||||||||||||||
| Выходной сигнал влажности: | 4...20 мА для варианта I; 0–10 B для варианта U, см. диаграмму | |||||||||||||||||||||||||||||||||||||||||
| Диапазон измерения температуры: | переключение между 4 измерительными диапазонами (см. таблицу); −35...+35 °C; −35...+75 °C; 0...+50 °C; 0...+80 °C; (на выходе соответствует 0–10 B или 4...20 мА) | |||||||||||||||||||||||||||||||||||||||||
| Погрешность измерения температуры: | ±0,2 K при +25 °C | |||||||||||||||||||||||||||||||||||||||||
| Выходной сигнал температуры: | 0–10 В или 4...20 мА | |||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды: | при хранении: –5...+60 °C; при эксплуатации: –5...+60 °C | |||||||||||||||||||||||||||||||||||||||||
| Долговременная стабильность: | ± 1 % в год | |||||||||||||||||||||||||||||||||||||||||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | |||||||||||||||||||||||||||||||||||||||||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 без дисплея); 72 x 64 x 43,3 мм (Tyr 1 с дисплеем) | |||||||||||||||||||||||||||||||||||||||||
| Присоединение кабеля: | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | |||||||||||||||||||||||||||||||||||||||||

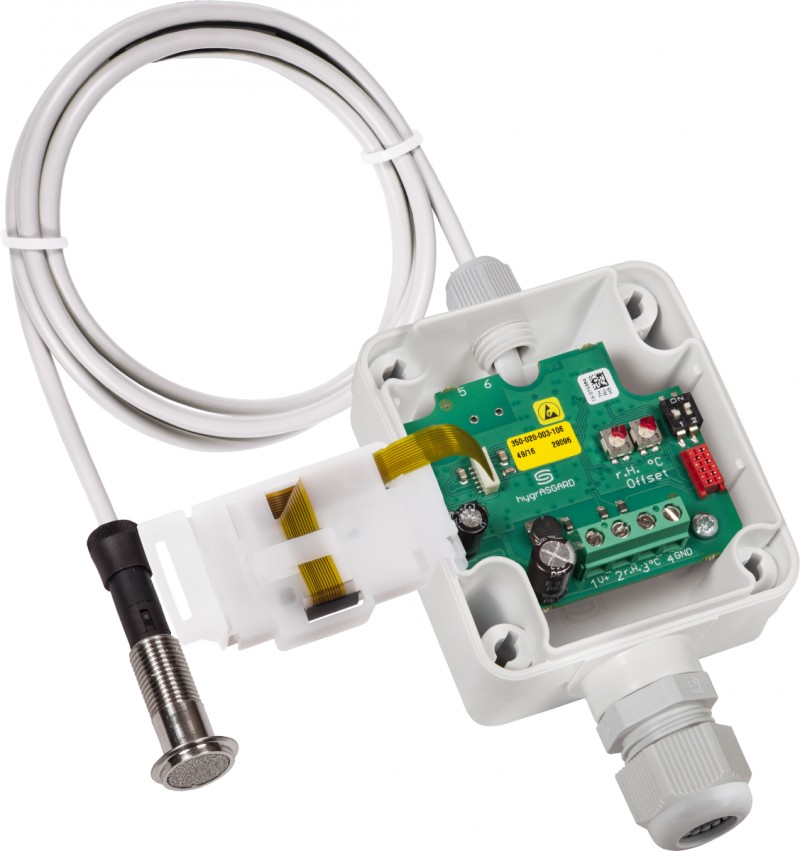

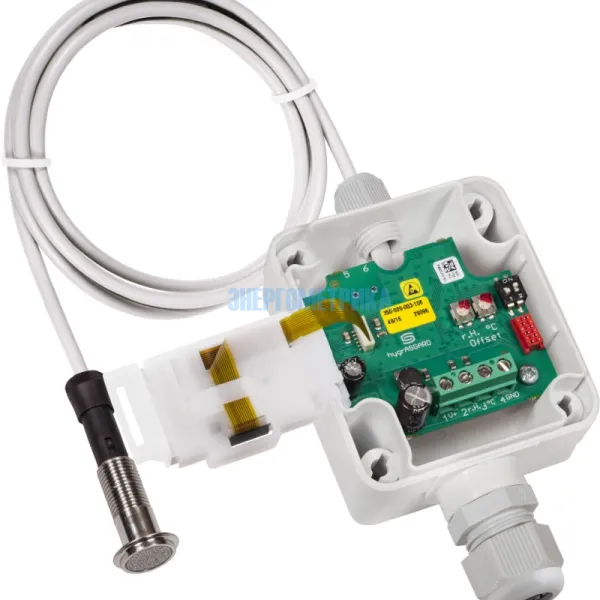

| Эл. подключение: | двух-, трех- или четырехпроводное (см. схему соединения) ? 0,14–1,5 мм², по винтовым зажимам на плате | |||||||||||||||||||||||||||||||||||||||||
| Соединительный кабель: | ПВХ, LiYY, 4 x 0,14 мм², длина кабеля (KL) = ок. 2 м (опционально — другие длины) | |||||||||||||||||||||||||||||||||||||||||
| Защита чувствительного элемента: | зонд из высококачественной стали, V4A (1.4571), вставной; чувствительная головка Ø = 17 мм, В = ок. 2,5 мм; защитная гильза Ø = 10 мм, НД = ок. 25 мм, M10x1,0; со штекером из пластика Ø = ок. 11 мм, НД = ок. 25 мм | |||||||||||||||||||||||||||||||||||||||||
| Монтаж (чувствительный элемент): | вырез Ø = 11–15 мм, установочная длина (EL) = ок. 50 мм, фиксирующая контргайка входят в комплект поставки. | |||||||||||||||||||||||||||||||||||||||||
| Класс защиты: | III (согласно EN 60 730) | |||||||||||||||||||||||||||||||||||||||||
| Степень защиты: | IP 67 (согласно EN 60 529) Корпус испытан, TÜV SÜD, отчет № 713139052 (Tyr 1) IP 65 (согласно EN 60 529) Зонд |
|||||||||||||||||||||||||||||||||||||||||
| Нормы: | соответствие CE-нормам, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 | |||||||||||||||||||||||||||||||||||||||||

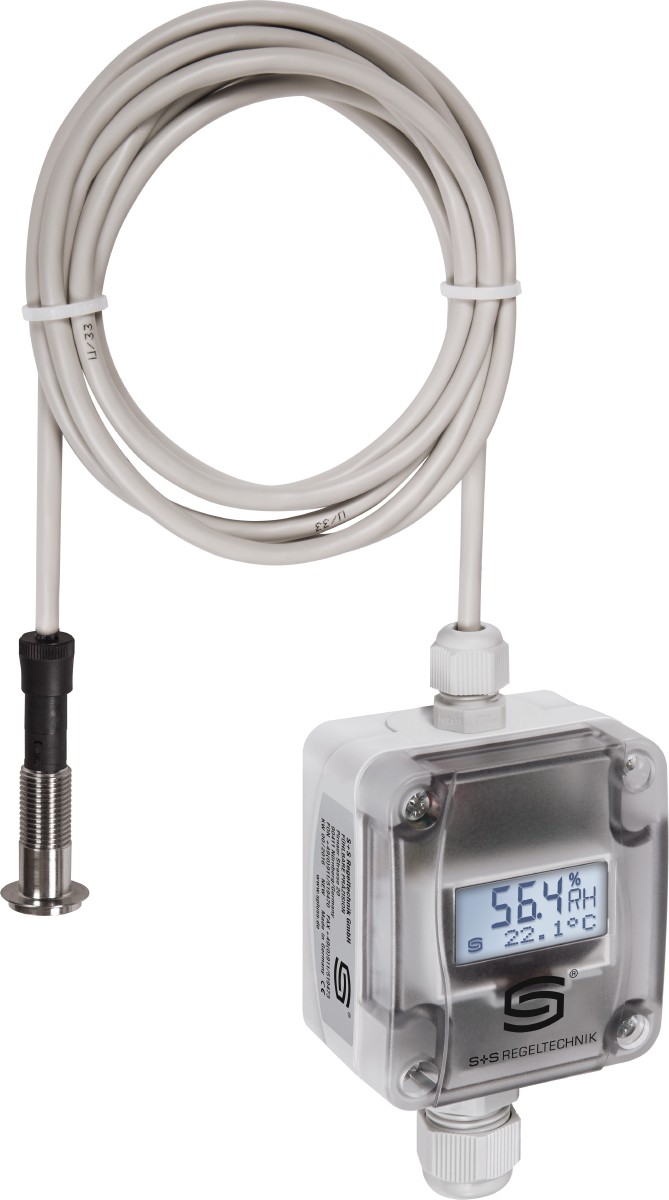

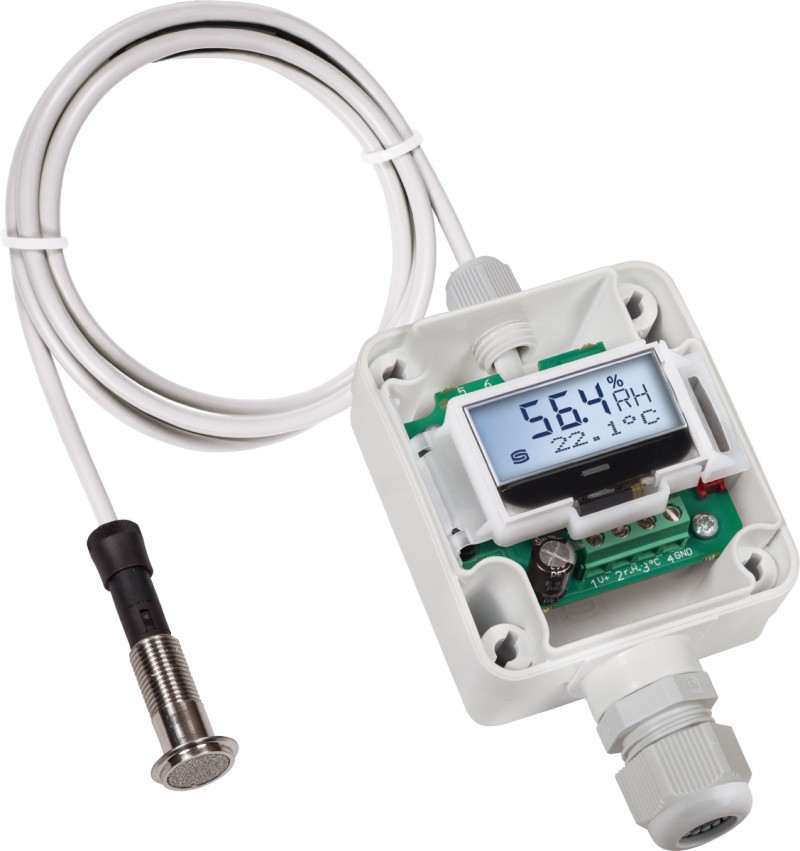

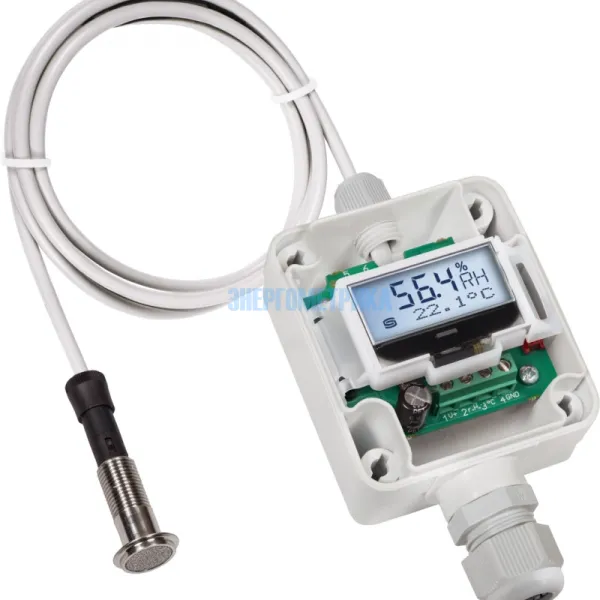

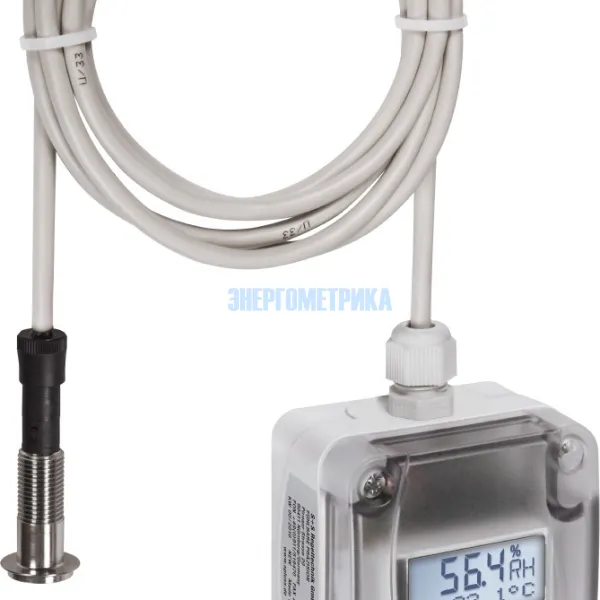

| Опционально: | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина x высота), для индикации измеренной температуры и/или влажности | |||||||||||||||||||||||||||||||||||||||||
