PМАС625 - Трехфазный цифровой панельный счетчик
PМАС625 - Трехфазный цифровой панельный счетчик

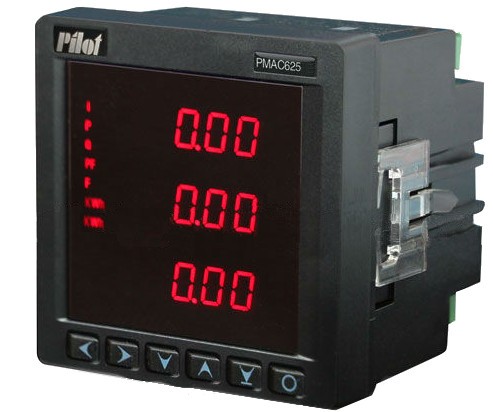

Трехфазный цифровой панельный счетчик - PMAC625 широко используется в промышленности при управлении источниками питания, автоматическими и интеллектуальными сетями и т.д.
Серия РМАС625 разработана для систем низкого напряжения 220/380 В, а серия РМАС625Н — для систем высокого напряжения от б кВ.
С прибором применяются разъемные трансформаторы тока.
Устройства предназначены для контроля и отображения следующих электрических параметров: напряжение, ток, активная мощность, реактивная мощность, коэффициент мощности, частота, активная энергия, реактивная энергия.
Кроме того они оборудованы двумя активными переключающими входами и двумя релейными выходами для управления системой. С помощью протоколов RS485/MODBUS пользователи могут управлять сетью счетчиков.
Благодаря подключению прибора РМАС625 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Техническая документация
- Energometrika_Pilot_Catalogue_2019_RU.pdf
- PMAC625_Catalog_EN.pdf
- PMAC625_Datasheet_EN.pdf
- PMAC625_Manual_RU.pdf
- Energometrika_Pilot_Catalogue_V6.0_RU.pdf
Параметры
| Технические характеристики и параметры трехфазных цифровых панельных счетчиков PMAC625/PMAC625H | |
| Точность | Напряжение/ток: 0,2%, Мощность: 0,5% Энергия: 1,0% |
| Поддержка сети | PMAC625: 3-фазная 4-проводная PMAC625H: 3-фазная 4-проводная, 3-фазная 3-проводная |
| Отображение данных | |
| Ток | 4 цифры, расположение десятичного разделителя меняется в зависимости измеряемой величины. Единица измерения: Ампер. |
| Напряжение | Напряжение фазы/линии. Единица измерения: Воль. (PMAC625), Киловольт (PMAC625H). Если значение меньше 100, отображается 2 знака после запятой; в противном случае отображается 1 знак. |
| Активная мощность | 4 цифры, расположение десятичного разделителя меняется в зависимости измеряемой величины, со знаковым битом. Единица измерения: кВт (PMAC625) или МВт (PMAC625H). |
| Реактивная мощность | цифры, расположение десятичного разделителя меняется в зависимости измеряемой величины, со знаковым битом. Единица измерения: кВАр (PMAC625) или МВАр (PMAC625H). |
| Коэффициент мощности | 3 цифры, два знака после запятой, со знаковым битом. |
| Частота | 4 цифры, два знака после запятой. Единица измерения: Гц. |
| Активная энергия / Реактивная энергия | Максимум 9 цифр, данные отображаются по строкам с 1 знаком после запятой. В первой строке отображаются самые большие числа, во второй — тысячи, в третьей — числа ниже тысячи. Единица измерения: кВт/ч / квар/ч. |
| Вход | |
| Номинальный ток | 1 A или 5 A (вторичный) |
| Номинальное напряжение | PMAC625 LV: 220 В (L-N)/380 В (L-L) PMAC625H HV: 100 В |
| Частота | 35 Гц - 65 Гц |
| Вход состояния | 220 В переменного тока ± 25% 220 В постоянного тока ± 25% |
| Релейный выход | 220 В перем. тока/5 A, 30 В пост. тока/5 А |
| Питание | |
| Диапазон напряжения | Переменный ток: 85 В - 265 В Постоянный ток: 80 В - 300 В |
| Потеря мощности | Менее 2 ВА |
| Скорость | 4800 и 9600 бит/с |
| Связь | |
| Протокол передачи данных | Стандартный Modbus-RTU |
| Сопротивление изоляции | > 50 МОм |
| Среднее время безотказной работы | ≥ 50000 ч |
| Условия эксплуатации | Рабочая температура: -20C- +60C Температура хранения: -30C - +70C Влажность: 95%, без конденсации |

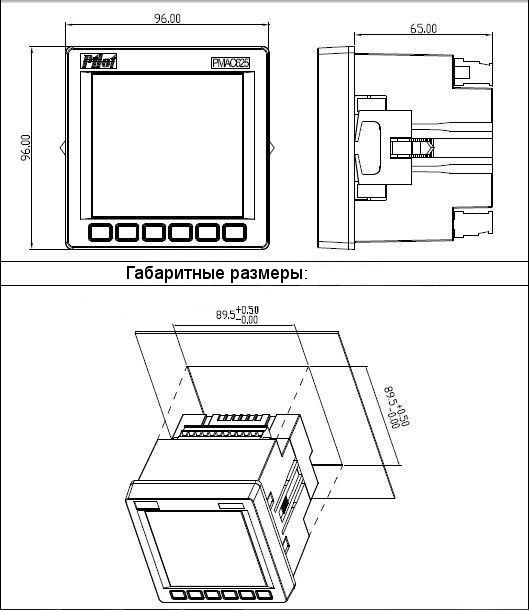

| Размер установочного отверстия | 89,5 х 89,5 мм (+ 0,5) |
