DIRIS A10 - Анализатор параметров электрической сети
DIRIS A10 - Анализатор параметров электрической сети

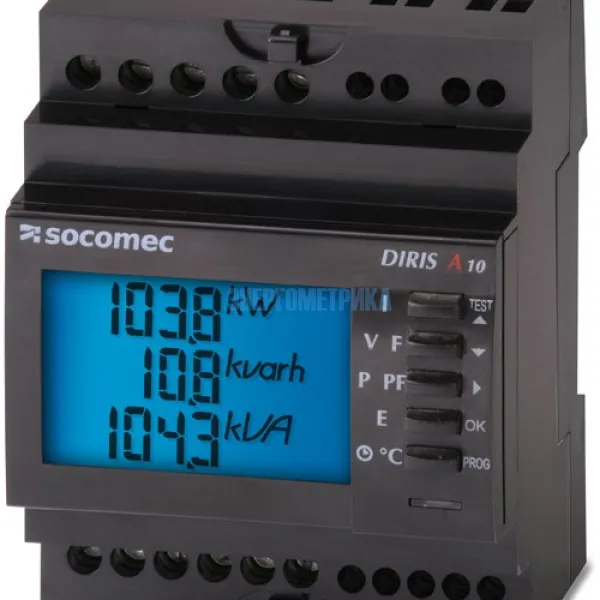

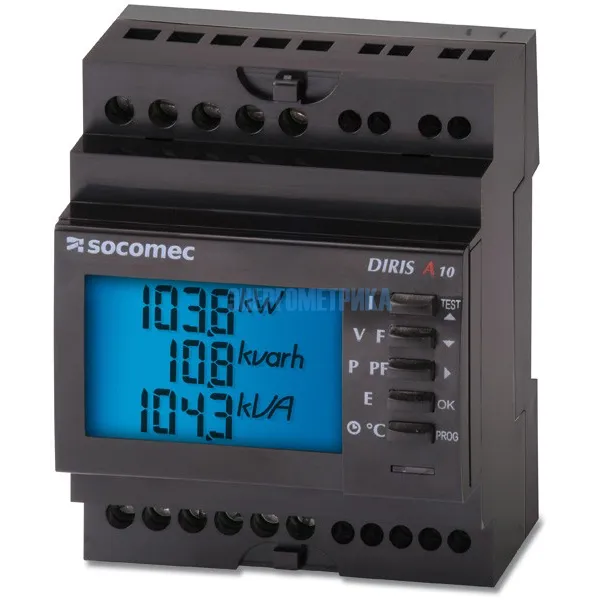

DIRIS A10 - многофункциональный анализатор электрических параметров в сети низкого напряжения.

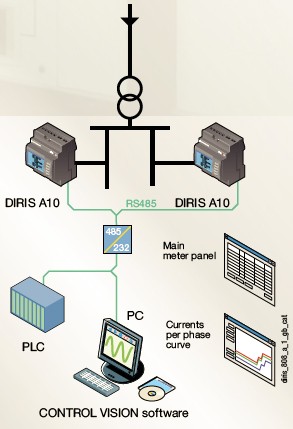

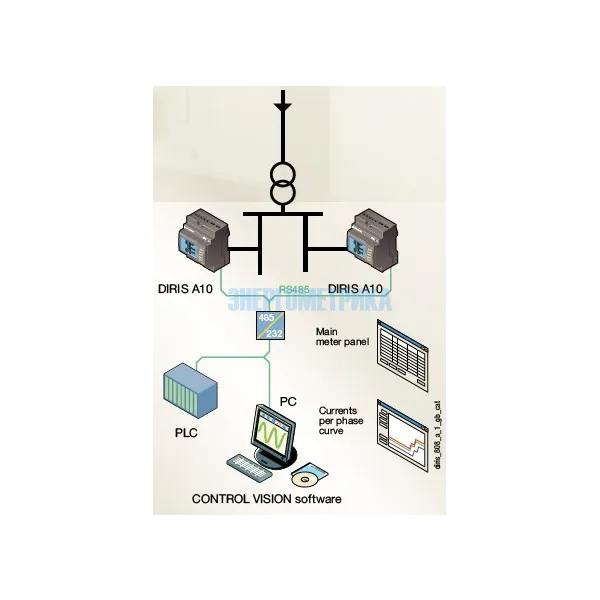

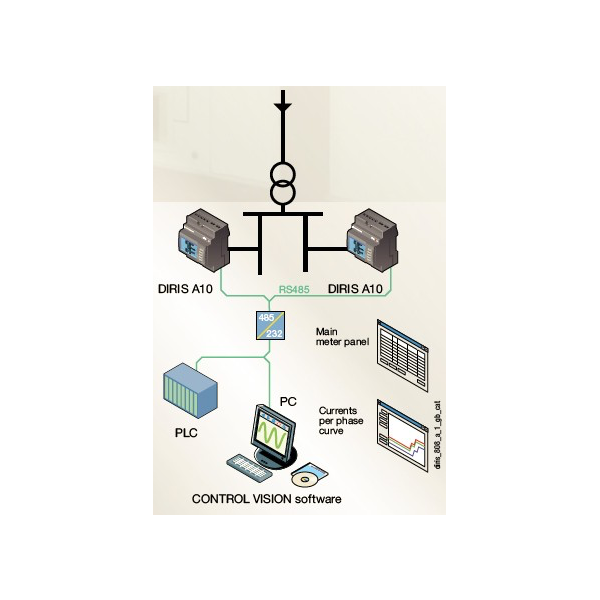

Благодаря подключению прибора DIRIS A10 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Обеспечивает отображение всех измеряемых параметров на экране и функции связи с помощью цифрового интерфейса RS485 (модель DIRIS A10+COM). Дополнительно DIRIS A10 имеет функцию коррекции ошибок при подключении через трансформатор тока. Благодаря внутреннему тепловому сенсору обеспечивается измерение колебаний температуры.
С прибором применяются разъемные трансформаторы тока.
Особенности
• Работа в сетях низкого напряжения
• Измерение напряжения, тока, мощности, коэффициента мощности, частоты (3U, 3V, 3I, In, ΣP, ΣQ, ΣS, ΣFP and F)
• Максимальные значения тока и мощности
• Измерение активной и реактивной мощности
• Гармонические искажения THD по току и напряжению (до 51 гармоники)
• 1 выход для импульсов, сигналов тревоги или управляющих сигналов
• Версия с последовательным интерфейсом MODBUS RS485
• Внутренний датчик температуры
Техническая документация
Параметры
| Измерения | |
| Ток | - Мгновенные значения I1, I2, I3, In - Максимальные значения I1, I2, I3, In |
| Напряжение и частота | - Мгновенные значения U1, U2, U3, U12, U23, U13, F |
| Мощность | - Мгновенные значения 3P, ΣP, 3Q, ΣQ, 3S, ΣS - Средние максимальные значения ΣP, ΣQ, ΣS |
| Коэффициент мощности | - Мгновенные значения 3PF, ΣPF |
| Температура | - Внутренняя |
| Счетчик | - Активная энергия, кВтч - Реактивная энергия, кварч - Часы |
| Гармонический анализ | - Полные гармонические искажения (THD) - Ток THD I1, THD I2, THD I3 - Фазное напряжение THD U1, THD U2, THD U3 - Межфазное напряжение THD U12, THD U23, THD U13 |
| Функция двойного тарифа | - Выбор одного из двух выходов - Тарифный биллинг |
| События | - Сигналы тревоги по всем измеряемым параметрам |
| Связь (только для модели DIRIS A10+COM) | - Цифровой интерфейс RS485 (протокол MODBUS) |
| Входы/выходы | - Удаленное управление приборами - Отчет о тревогах - Отчет об импульсах |
| DIRIS A - Анализатор качества электроэнергии, контроль показателей качества электроэнергии | ||||||
| Тип | DIRIS A10 | DIRIS A10+COM | DIRIS A20 | DIRIS A40 | DIRIS A41 | DIRIS A60 |
|
Код заказа |
4825 0010 | 4825 0011 | 4825 0200 | 4825 0201 | 4825 0202 | 4825 0207 |
|
Напряжение (U), прямое включение |
50...500 V AC | 50...700 V AC | ||||
|
Напряжение через TH |
до 500 кВ | |||||
|
Ток |
до 10000 А | |||||
|
Частота |
45...65 Гц | |||||
|
Питание |
200...277 V AC | 110...400 V AC 120...350 V AC | 110...400 V AC, 120...350 V AC 12...48 V DC | |||
|
Измерение тока нейтрали (In) |
• | |||||
|
Активная (P), реактивная (Q), полная (S) мощность |
• | • | • | • | • | • |
|
Коэффициент мощности (cosф) |
• | • | • | • | • | • |
|
Несимметрия |
• | |||||
|
Температура |
• | • | Опция 1...4 | Опция 1...4 | Опция 1...4 | |
|
Средние значения тока (I), напряжения (U), частоты (f) |
• | • | • | |||
|
Среднее значение мощности |
• | • | • | • | • | • |
|
Класс точности измерения тока и напряжения |
0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
|
Класс точности измерения мощности |
0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
|
Класс точности измерения частоты |
0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
|
Класс точности измерения активной энергии |
0.5S | 0.5S | 0.5S | 0.5S | 0.5S | 0.5S |
|
Класс точности измерения реактивной энергии |
2 | 2 | 2 | 2 | 2 | 2 |
|
Счетчики электроэнергии |
||||||
|
Счетчик активной, реактивной, полной энергии (кВт, кварч, кВАч) |
• | • | • | • | • | • |
|
Мультитарифность |
• | • | ||||
|
Счетчик импульсов |
• | • | Опция 2...6 | Опция 2...6 | Опция 2...6 | |
|
Построение графиков нагрузки |
• | • | • | |||
|
Класс точности счетчика энергии 0.5 |
• | • | • | • | • | • |
|
Импульсный выход |
1 | 1 | Опция 2 max | Опция 2 max | Опция 2 max | |
|
Анализ качества и сохранение результатов |
||||||
|
Общий коэффициент гармонических искажений |
• | • | • | • | • | • |
|
Измерение гармоник (до 61) |
• | • | • | |||
|
Сигнализация повышения, провала, пропуска напряжения |
• | |||||
|
Сигнализация перегрузки |
• | |||||
|
Сохранение истории событий и измерений |
||||||
|
Кривые нагрузки |
• | |||||
|
Максимальные/средние значения напряжения, тока, частоты |
• | • | • | • | ||
|
Максимальная мощность |
кВт | кВт | кВт | • | • | • |
|
Максимальный ток |
• | • | • | • | • | • |
|
Цифровая и аналоговая связь |
||||||
|
RS485 Jbus/Modbus |
• | Опция | Опция | Опция | Опция | |
|
RS485 PROFIBUS-DP 12 Mbaud |
Опция | Опция | Опция | |||
|
Ethernet 10baseT / 100baseT Modbus RTU |
Опция | Опция | • | |||
|
Ethernet / RS485 gateway |
Опция | Опция | • | |||
|
Webserver |
Опция | Опция | • | |||
|
Аналоговый выход |
Опция 2...4 | Опция 2...4 | Опция 2...6 | |||
|

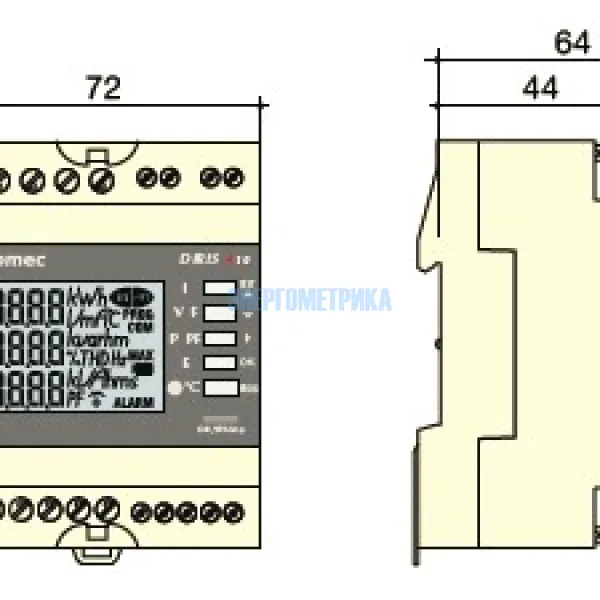

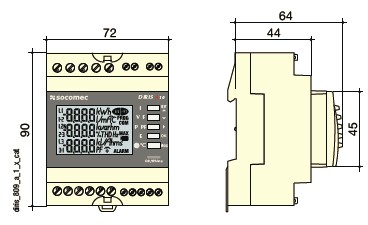

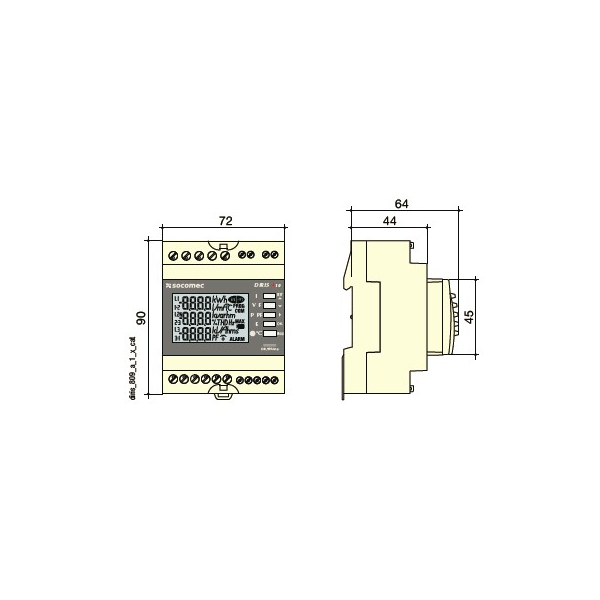

Размеры |
||||||
|
Размеры, исполнение |
DIN рейка | DIN рейка | 96x96 мм | 96x96 мм | 96x96 мм | 96x96 мм |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
