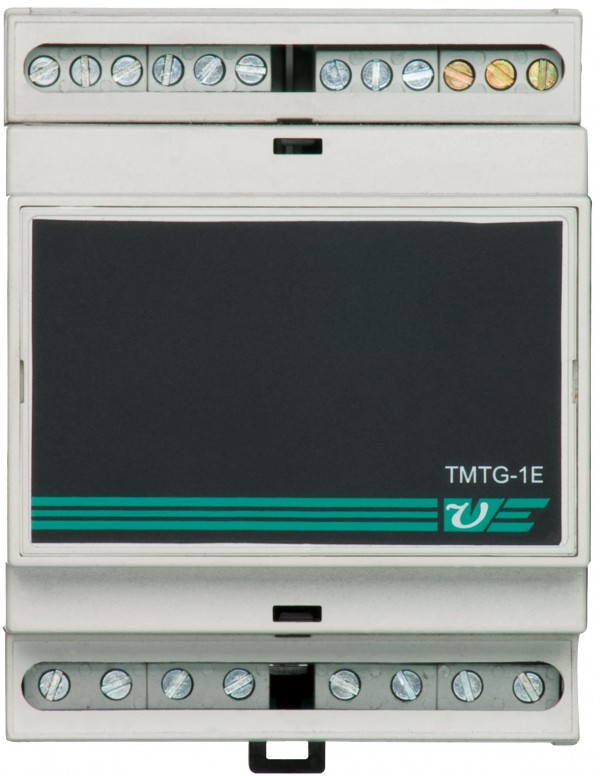

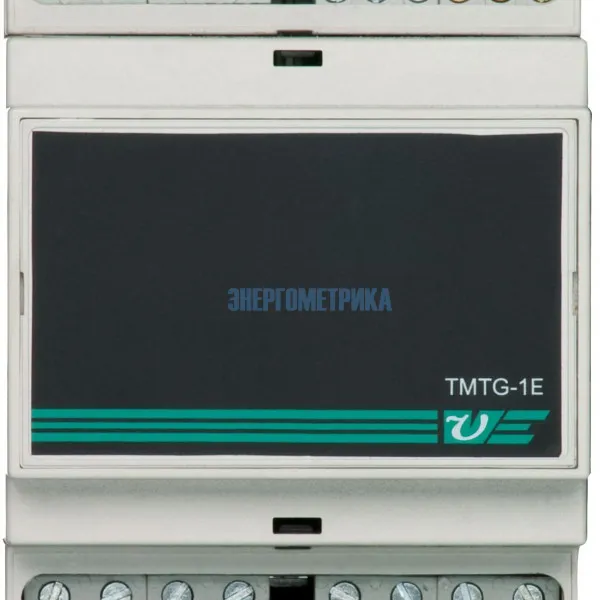

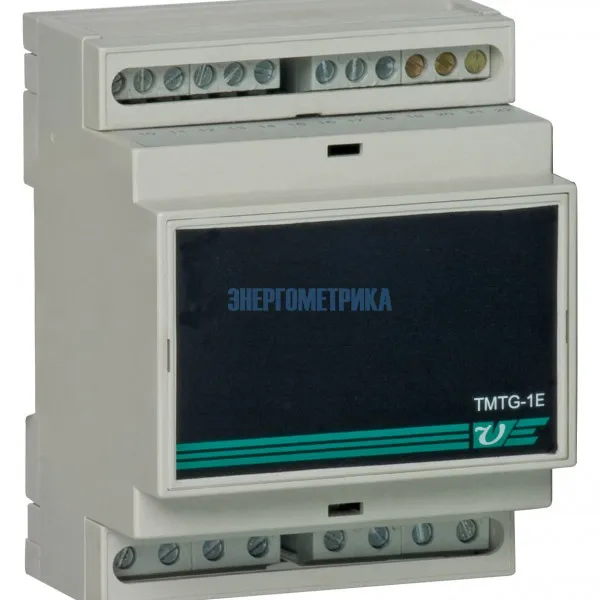

TMTG-1E - Счетчик электроэнергии для технического учета электроэнергии
TMTG-1E - счетчик электроэнергии для технического учета электроэнергии, многофункциональный регистратор напряжения и тока, измерительный преобразователь параметров электросети применяется для измерения, регистрации и передачи результатов измерения в форме аналоговых и цифровых сигналов (RS485, Modbus RTU). Измерения производятся в однофазной сети.
TMTG-1E позволяет регистрировать события в сети напряжения: провалы, всплески, перенапряжение. Вместе с меткой времени каждое событие характеризуется: номером фазы, типом события, временем нахождения вне диапазона, значением напряжения.
С прибором применяются разъемные трансформаторы тока.
Настроить конфигурацию TMTG-1E, считать и отобразить результаты измерений можно с помощью поставляемой в комплекте бесплатной программой ВЕРА.
Прибор TMTG-1E имеет свидетельство об утверждении типа средств измерений (№ 43323-09 в Госреестре средств измерений).
Событием в сети напряжения является выход действующего значения измеряемого напряжения за пределы 0,9 ... 1,1 U (U - номинальное значение). В следующей таблице приведен список событий с уровнями напряжения, регистрируемый в архив:
| Классификация событий напряжения | ||
| Диапазон,% | Значение напряжения при U В = 230,94 | Тип события |
|
120 ... |
277,13 | Перенапряжение |
| 115 ... 120 | 265,58 ... 277,13 | |
| 110 ... 115 | 254,03 ... 265,58 | |
| 70 ... 90 | 161,66 ... 207,85 | Спад напряжения |
| 40 ... 70 | 92,376 ... 161,66 | |
| 20 ... 40 | 46,188 ... 92,376 | |
| 10 ... 20 | 23,094 ... 46,188 | |
| 0 ... 10 | 0 ... 23094 | Провал напряжения |
TMTG-1E позволяет измерять и регистрировать во внутренней энергонезависимой памяти (2 МБ) следующие величины параметров электрической сети:
- потребленная и генерируемая активная и реактивная энергии
- среднеквадратичные значения (True RMS) напряжения и тока
- коэффициенты нелинейных искажений по напряжению и току
- коэффициент формы (кресс фактор)
- частота переменного тока
- активная мощность
- реактивная мощность
- полная мощность
- коэффициент мощности
Также TMTG-1E способен проводить осциллографирование однофазного тока и напряжения для визуальной оценки искажений формы волны. Запись сигнала происходит при выполнении условий срабатываний: по команде, по логическому импульсу, по исполнению условия в зависимости от заданного порогового значения.
Погрешности измерения напряжения и тока - 0,1%
Погрешность измерения активной, реактивной и полной мощности - 0,2%
Сетевое общение с прибором осуществляется по RS-485 с использованием протокола Modbus RTU. При помощи конвертера ВИЭ, производства VERTESZ электроника, Осуществляется преобразование формата Modbus RTU в формат Modbus TCP с интеграцией с помощью Ethernet в системы АСКУЭ, АСУТП.
Особенности ТМТG-1E:
- расчет параметров производится специальным процессором. Заложенный математический алгоритм позволяет точно рассчитывать все параметры, независимо от формы входных сигналов при коэффициенте нелинейных искажений измеряемого сигнала свыше 20% (THD). Что обеспечивает корректное измерение в цепях с частотными и тиристорными регуляторами.
- высокое быстродействие преобразования СКО: 40 мс или два периода сети.
- двухдиапазонное исполнение: 1А и 5А.
- высокая перегрузочная способность: до 4хUn и 10хIn.
- ведение и хранение осциллограмм измеряемых сигналов (синхронизация, триггер).
- высокоточная синхронизация измерений с метками астрономического времени.
- наличие функций «интеллектуального счетчика», Исполнение с графическим жидкокристаллическим дисплеем (опция). С помощью цветного ЖК-дисплея можно наблюдать форму сигнала по напряжению и току за 8 периодов (512 значений длительностью 160 мс) Запись производится в оперативной памяти, поэтому при выключении прибора записи теряются.
- 3 программируемых аналоговых выхода для вывода любых измеряемых значений в виде унифицированных сигналов 0 ... 5мA, 0 ... 20мA, 4 ... 20мA и 10В, или ± 10мА, ± 20мА.
- 3 программируемых дискретных выхода (полярность мощности и результатов измерения потребляемой энергии или потребление активной и реактивной мощности в виде последовательности импульсов и пр.).
- 3 программируемых дискретных входа (синхроимпульс измерений, ограничение мощности, сумматор импульсов и пр.).
- наличие двух программируемых компараторов с гистерезисом (дополнительно), которые могут быть привязаны к любому измеряемому параметру. Компараторы (выходной транзистор с ОК) могут работать по порогу срабатывания. В этом случае состояние выхода меняется при пересечении заданного уровня, относящегося к любому измеряемому или вычисленному сигналу. Если компаратор не привязан ни к одной из величин, то управление его выходом (установка 0 или 1 на выходе) возможно через RS-485 подачей определенной команды.
- электронный ярлык согласно МЭК 1451: записаны все данные устройства и настройки (заводской номер, адрес, установленные уровни входных / выходных сигналов, величин гистерезиса).
Прибор содержит 2 Мбайта памяти Flash, в которой находится архив, содержащий массивы измеренных величин и массивы событий напряжения. Запись в архив происходит по синхроимпульсу. Массив измеренных данных может содержать следующие значения (дополнительно):
| Содержание массива измерений |
|
|
Опция |
Дополнительно измеряемые величины |
|
Текущие значения |
|
|
фазное напряжение |
U1, U2, U3 |
|
линейное напряжение |
U12, U23, U13 |
|
симметричные составляющие фазного напряжения |
U1, U2, U0 |
|
коэффициент искажения напряжения |
КНИU1, THDU2, THDU3 |
|
фазный ток |
Я1Я2Я3 |
|
ток нейтрали (рассчитанный) |
ЯN |
|
симметричные составляющие тока |
Я1Я2Я0 |
|
коэффициент искажения тока |
КНИI1, THDЯ2, THDЯ3 |
|
кресс-фактор тока |
CF1, CF2, CF3 |
|
активная мощность |
П1Р2Р3, ΣP |
|
реактивная мощность |
Q1, Q2, Q3, ΣQ |
|
полная мощность |
S1, S2, S3, ΣS |
|
коэффициент мощности |
PF1, ПФ2, ПФ3, ПФΣ |
|
частота |
F |
|
минимальное, максимальное значения (опция) |
Если эта опция не выбрана, тогда устройство регистрирует среднее значение выбранной величины между двумя синхроимпульсами. При выборе этой опции кроме среднего значения устройство регистрирует минимальное и максимальное значения. |
|
Потребленная энергия |
|
|
временное значение потребленной энергии |
Значение интегрированной энергии EP +, ЕС -, ЕQ +, ЕQ -между двумя синхроимпульсами. |
|
суммарные значения энергии |
Актуальное значение счетчиков суммарной энергии в момент записи. |
|
Показание счетчиков |
|
|
показания счетчиков |
CNTR0, CNTR1, CNTR2 |
Регистратор TMTG-1E также называют: интеллектуальный счетчик электрической энергии, Однофазный измерительный преобразователь параметров электроэнергии и параметров сетей, прибор измерения качества электрической энергии, регистратор событий электросети и помех.
| Матрица функций |
||||
|
Функции |
Измеритель мощности TMTG-1F, TMTG-3F |
Счетчик энергии TMTG-1E, TMTG-3E |
Ограничитель нагрузки TMTG-3M |
Анализатор TMTG-3R |
| Измерения | ||||
|
Ток, напряжение (действительные значения - True RMS) |
• | • | • | • |
| Симметричные составляющие тока и напряжения | • (только для TMTG-3F) | • (только для TMTG-3E) | • | • |
| Линейное напряжение | • (только для TMTG-3F) | • (только для TMTG-3E) | • | • |
| Среднеквадратичное значение в нулевом проводе - IN (рассчитанное) | • (только для TMTG-3F) | • (только для TMTG-3E) | • | • |
| Частота | • (только для TMTG-3F) | • (только для TMTG-3E) | • | • |
| Форма сигнала тока и напряжения | • (только для TMTG-3F) | • (только для TMTG-3E) | • | • |
| Мощность, коэффициент мощности | • | • | • | • |
| Энергия | • | • | • | |
| THD по току и напряжению | • | |||
| Гармонические составляющие тока и напряжения | • | |||
| Коэффициент формы тока | • | |||
| Программируемые аналоговые выходы (3 шт) |
||||
| 0...5мA, 0...20мA, 4...20мA и 10В, или ±10мА, ±20мА | • | • | • | • |
| Регистрирование | ||||
|
Массивы измерения |
• | • | • | |
| События в сети | • (только для TMTG-3E) | • | • | |
| Цифровые входы |
||||
|
Опрос цифровых входов |
• | • | • | |
| Сумматор импульсов | • | • | • | |
| Цифровые выходы |
||||
|
Пороговые значения |
• | • | • | • |
| Импульсы энергии | • | • | • | |
| Ограничитель мощности | • | • | ||
| Прочие функции |
||||
|
Часы реального времени |
• | • | • | |
|
Интеллектуальные многофункциональные преобразователи (I, Uf, P, Q, Ep, Eq) (1- и 3-х фазные с несимметричной нагрузкой)
|
|
| TMTG-1F | однофазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами |
| исполнение | Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC |
| TMTG-3F | трехфазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами |
| исполнение | Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC |
| опция | русскоязычный цветной LCD дисплей |
|
Интеллектуальные измерители энергии |
|
| TMTG-1E | однофазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU),и импульсными входами / выходами |
| исполнение | Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC |
| TMTG-3E | трехфазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU), с дискретными входами / выходами |
| исполнение | Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC |
| опция | русскоязычный цветной LCD дисплей |
| TMTG-3M | трехфазный ограничитель мощности с 3 ступенями выкулючения нагрузки |
| TMTG-3R | 3-фазный с регистрацией параметров качества сети и гармонических составляющих сигналов тока и напряжения с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами и русскоязычным цветным LCD дисплеем |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
