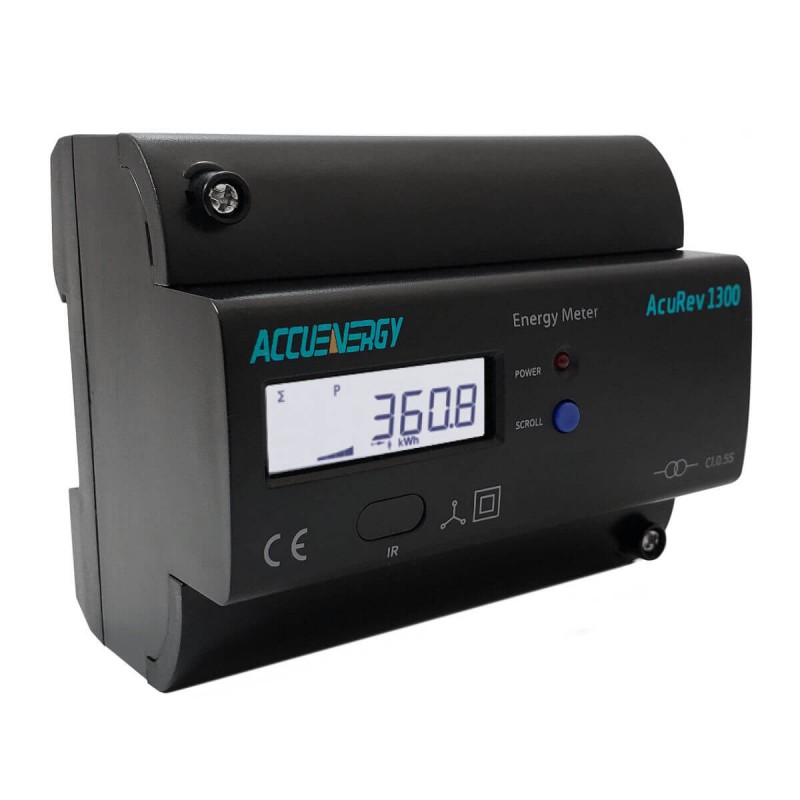

AcuRev 1310 - Счетчик электроэнергии на DIN-рейку
Измерительный прибор AcuRev 1310 предназначен для реализации недорогих и эффективных решений в области организации контроля электропотребления в разветвлённых системах.
Особенности:
- Точность измерений соответствует требованиям IEC 62053-22 0.5s класс / ANSI C12.20 0.5 класс,
- Совместим с трансформаторами тока следующих типов: 5A/1A, 333 мВ, пояс Роговского, 80/100/200 мА,
- 4 входа для измерений тока, в том числе в нейтрали,
- Измерение тока нулевой последовательности. 10-690 В AC вход напряжения (прямые измерения),
- Порт RS-485 с протоколом Modbus-RTU и BACnet-MSTP для интеграции в большинство существующих систем передачи данных,

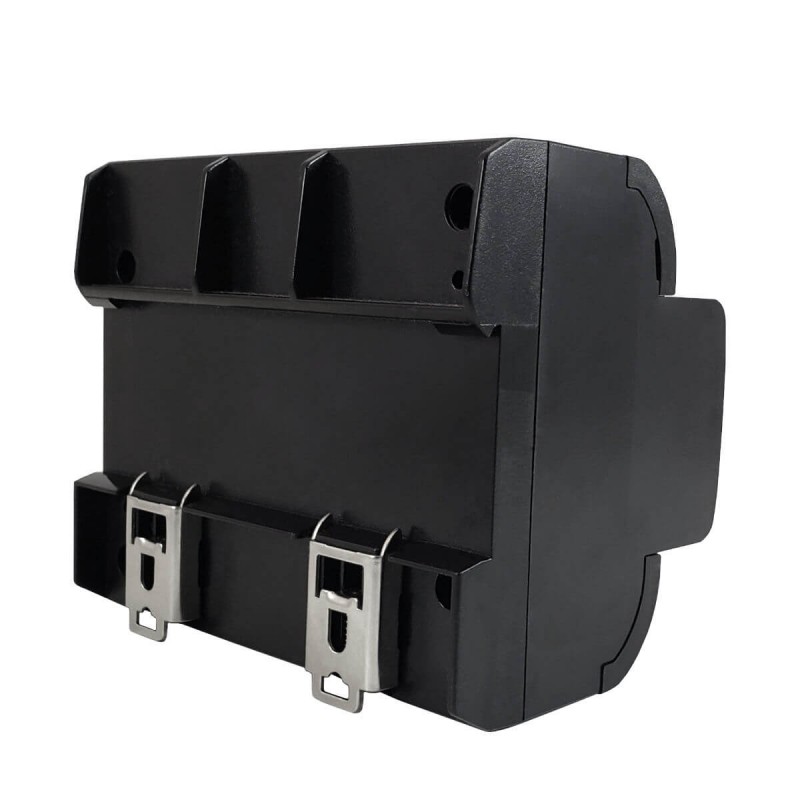

- Быстрая установка на стандартную DIN-рейку,
- Работает в сетях 50 Гц и 60 Гц,
- Встроенный счётчик импульсов и выход сигнализации,
- Дополнительно доступны релейные выходы сигнализации и дистанционного контроля.
4 входа для трансформаторов тока
Дополнительный 4-й вход для измерения тока нейтрали и тока нулевой последовательности.
Поддержка любых типов сетей
Трёхфазных трёхпроводных (3P3W), трёхфазных четырёхпроводных (3P4W), однофазных трёхпроводных (1P3W два
элемента), однофазных двухпроводных (1P2W один элемент) и других.

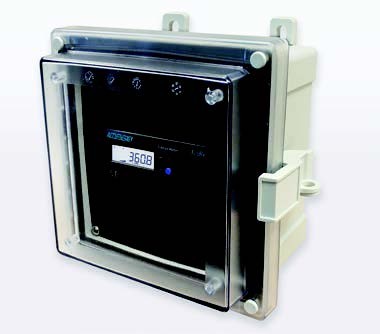

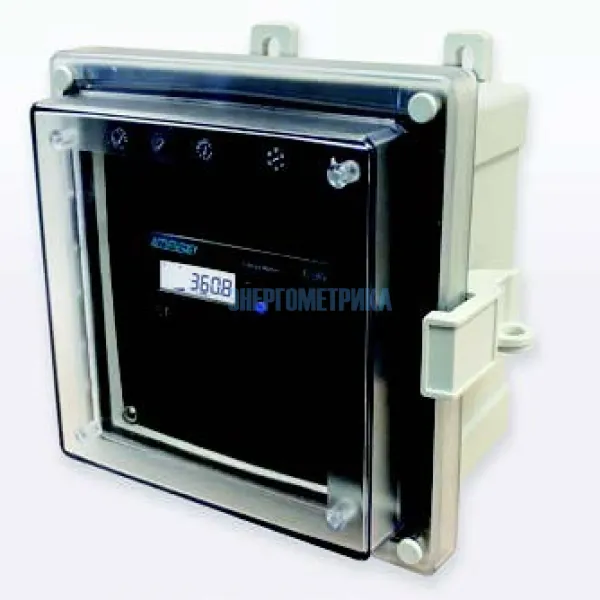

Исполнение прибора в корпусе NEMA4X, настенный монтаж
Специальный корпус предохраняет AcuRev 1310 от повреждений и позволяет закрепить его на стене или вертикальной конструкции.
Модели AcuRev 1310
| 1311 | 1312 |
1313 |
1314 |
|
| Применение | Учёт электроэнергии, исполнение на DIN- рейку | Учёт электроэнергии, анализатор мощности, исполнение на DIN-рейку | Учёт электроэнергии (оба направления), анализатор мощности, исполнение на DIN- рейку |
Многофункциональный измеритель на DIN-рейку, контроль тока нейтрали и тока нулевой последовательности |
| Измерения | Энергия, напряжение, ток, активная мощность | Энергия, Многотарифный учёт, Мощность, Ток, Напряжение, Коэффициент мощности, Частота | Энергия, Многотарифный учёт, Мощность, Ток, Напряжение, Коэффициент мощности, Частота |
Энергия, Многотарифный учёт, Мощность, Ток, Напряжение, Коэффициент мощности, Частота |
| Входы тока |
5 A/1 A: настраиваемый вход 5 A или 1 A333 мВ: 333 мВ вход трансформаторов тока RCT: вход для подключения пояса Роговского 80/100/200 мА: настраиваемый 80 мА, 100 мА или 200 мА |
|||
| Опции I/O | Один релейный выход для сигнализациии удалённого контроля | |||
- Accuenergy-Product-Catalogue-2022.pdf 5200.4 КB
- Accuenergy_General_catalog_2019_RU.pdf 8203.3 КB
- AcuRev-1310_dataseet_EN.pdf 1392.4 КB
- AcuRev-1310_Manual_EN.pdf 3765 КB
