DFPM93 - Трехфазный электрический счетчик

Арт.: DFPM93

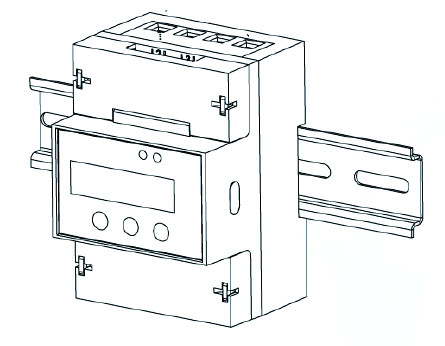

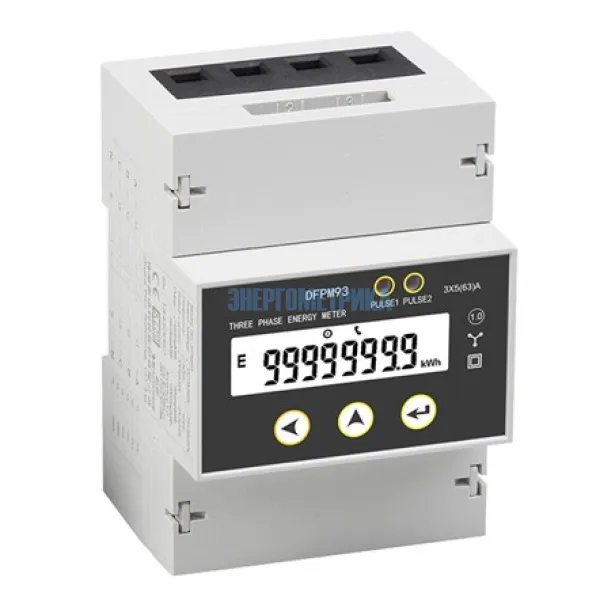

Трехфазный счётчик электроэнергии DFPM93 (с установкой на DIN-рейку) предназначен для измерения потребленной активной энергии, а так же измерению основных параметров электрической энергии трехфазной сети.

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

На LCD дисплее трехфазного счётчика электроэнергии DFPM93 выводится информация о следующих параметрах: напряжение, мощность, ток, коэффициент мощности, частота, активная мощность, активная энергия, реактивная энергия. Так же все эти параметры и дополнительно: реактивную и полную мощность можно передать по порту RS-485 (протокол ModBus RTU).

С прибором применяются разъемные трансформаторы тока.

Трехфазный счётчик энергии DFPM93 имеет высокую надежность, компактный дизайн, небольшой вес и прост в установке.

Благодаря подключению прибора DFPM93 к шлюзу xGate6 можно просто и не дорого создать систему технического учета электроэнергии.

Техническая документация

DFPM93_datasheet_EN.pdf

Параметры

Особенности:

Использование с системами на 110, 120, 220, 230, 240 В AC;
7+1-разрядный ЖК-дисплей (9999999,9 кВт/ч);
Измерение U, l, P, Q, s, PF, F, кВтч, кварч, многотарифных значений энергии;
Точность кВтч: 5 (6) Класс 0,5 с, 5 (63) класс 1,0;
Поддержка синхронизации перенапряжения, синхронизации пониженного напряжения, синхронизации перегрузки;
RS485, протокол MODBUS или DL/T645 (выбирается);
Регистрация потребленной энергии на интервале 15 минут или дней;
2 светодиодных индикатора импульса (с установкой на кВтч или кварч);
Отображение ошибки последовательности фаз на ЖК-дисплее;
3 клавиши для программирования, крепление на 35 мм DIN- рейку, стандарт DIN ED5002;
Материалы с высокой термостойкостью;
Стандарт: IEC62053-21/ 23;
Трехфазный счётчик энергии DFPM93 имеет возможность подключения к интеллектуальному шлюзу xGate6.

Технические характеристики трехфазного счетчика электроэнергии DFPM93
Номинальный ток	Прямое подключение: 5-63 A, трансформатор тока
Номинальное напряжение	AC 230V ph-N или 120V ph-N (опционально)
Частота	50/60 Гц (опционально), диапазон: 47~65 Гц
Перегрузка	120% от номинального
Питание	Автономное (Примечание: RS485 не работает при подключении 1 фазы) Для 230 В AC (L-N), диапазон: 184~276 В AC Для 120 В AC (L-N), диапазон: 96~144 В.
Связь	RS485, Modbus-RTU или DL/T645, Скорость: 2400, 4800, 9600 Адрес: 1~247
Эксплуатация	Рабочая температура: -20℃~ +55 ℃ Температура хранения: -40℃~ +70 ℃ Влажность: 5% ~ 95% без конденсации
Режим подключения	3-фазный 4-проводной
Импульсный выход	2 канала (с установкой на кВтч или кварч)
Пусковой ток	0,4 % тока базы (прямое подключение), 0,2 % тока базы (через ТТ)
Выдерживаемое напряжение	2 кВ
Постоянная импульса	400 imp/kWh для 5(63) А, 6400 imp/kWh для 5(6) А
Точность	кВтч, класс точности 1.0
Постоянная величина	1 кВтч соответствует 1000 импульсов

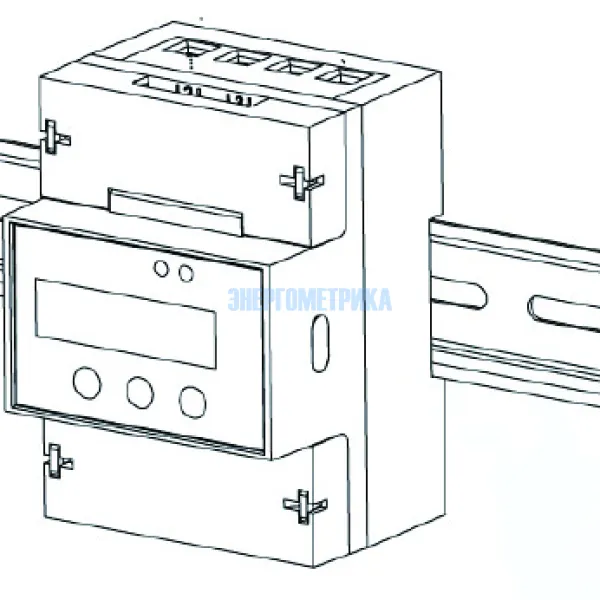

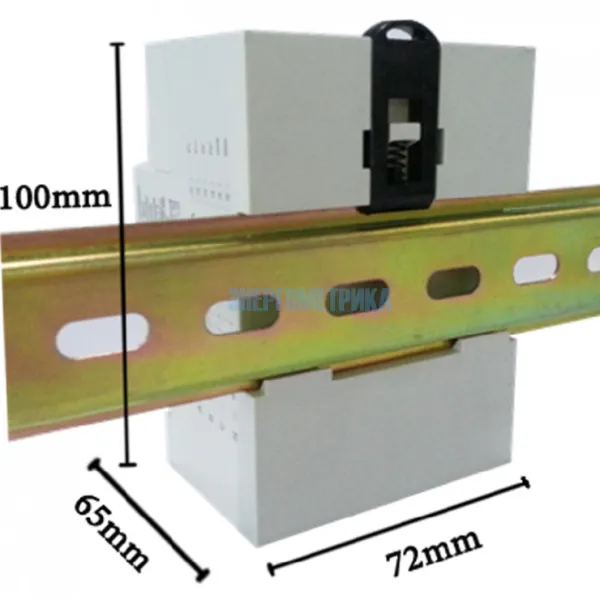

Размеры	7210065 мм
Стандарт (EMC)	Испытание на устойчивость к электростатическим разрядам IEC 61000-4-2, Уровень 4 Испытание на устойчивость к излучению IEC 61000-4-3, Уровень 3 Испытание на устойчивость к кратковременному выбросу напряжения/импульсу IEC 61000-4-4, Уровень 4 Испытание на устойчивость к броскам тока IEC 61000-4-5, Уровень 4 Кондуктивное излучение EN55022, Класс B Излучение EN55022, Класс B

Параметр		Точность	Разрешение	Измерительный диапазон
Данные на дисплее (по порту RS485)	Напряжение	0,5%	0,01 В	Для 230 В AC (L-N), диапазон: 184~276 В AC Для 120 В AC (L-N), диапазон: 96~144 В.
	Ток	0,5%	0,001 A	Постоянный: 5(63),
	Активная мощность	0,5%	0,1 Вт	0~1 МВт
	Коэффициент мощности	0,5%	0,001	-1,000~+1,000
	Частота	0,01	0,01 Гц	47~65 Гц
	Активная энергия	Класс 1 для 5(63) А Класс 0,5s для 5(6) А	0,1 кВт/ч	0~9999999,9 кВт/ч
	Реактивная энергия	Класс 2	0,1 кварч	0~9999999,9 кварч
Данные только по порту RS485	Реактивная мощность	1,0%	0,1 вар	0~1 Мвар
Данные только по порту RS485	Полная мощность	0,5 %	0,1 ВА	0~1 МВА
