PMAC201-HW - Многоканальный счетчик электроэнергии
PMAC201-HW - Многоканальный счетчик электроэнергии
Многоканальный счетчик электроэнергии для технического учета PMAC201-HW предназначен для применения в промышленности.
Счетчик PMAC201-HW устанавливается в существующих или новых электрощитах без изменения монтажа.

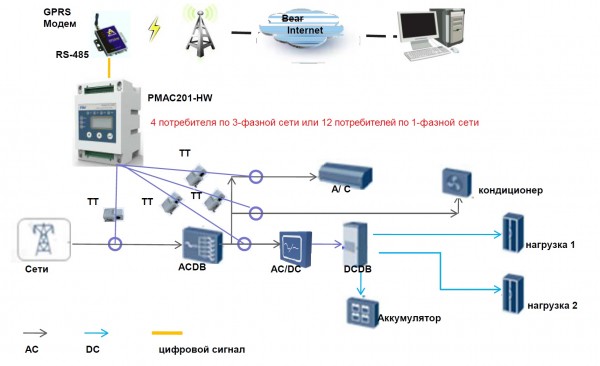

Благодаря подключению прибора PMAC201-HW к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Многоканальный счетчик электроэнергии PMAC201-HW позволяет производить измерения электроэнергии и основных параметров сети по 12 однофазным или 4 трехфазным каналам.
Многоканальный счетчик электроэнергии PMAC201-HW обеспечивает учет активной и реактивной электроэнергии. Прибор также предоставляет полную информацию для контроля электрических параметров для 3-фазной или однофазной сети: ток, напряжение, cos φ (коэффициент мощности), частота, активная мощность, реактивная мощность, полная мощность.
Значения регистрируются в специальный журнал данных объемом 20000 записей для всех параметров, определяемых пользователем, с шагом регистрации 15 мин.

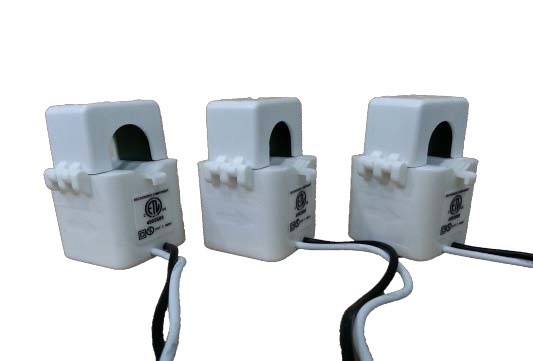

Подключение прибора по току производится через специальные внешние разъёмные токовые трансформаторы на 100А, 200А, 400А, 800А, 1000А поставляемые вместе с прибором. Расстояние от прибора до токового трансформатора может достигать 100-150 метров.
В многоканальном счетчике электроэнергии PMAC201-HW для технического учета есть возможность регистрации событий: автоматический регистратор событий SOE (Event Log) с разрешением 1 мс – отклонений от заданных параметров (значений выходящих за пределы).
Техническая документация
- PMAC201HW_Manual_RU.pdf
- PMAC201HW_MODBUS_RU.pdf
- PMAC201HW_statya_RU.pdf
- PMAC201HW_Application_Software_for_100mA_input_v1.6.rar
Параметры
Встроенный программируемый контроллер позволяет настроить регистрацию событий при понижении или повышении значения фазного, межфазного напряжения, тока, частоты, мощности
На передней панели многоканального электросчетчика PMAC201-HW размещены 7 LED индикаторов отображающие: рабочее состояние прибора, состояние коммуникационного порта – прием или передача данных, динамику потребляемой активной энергии по каждому потребителю.

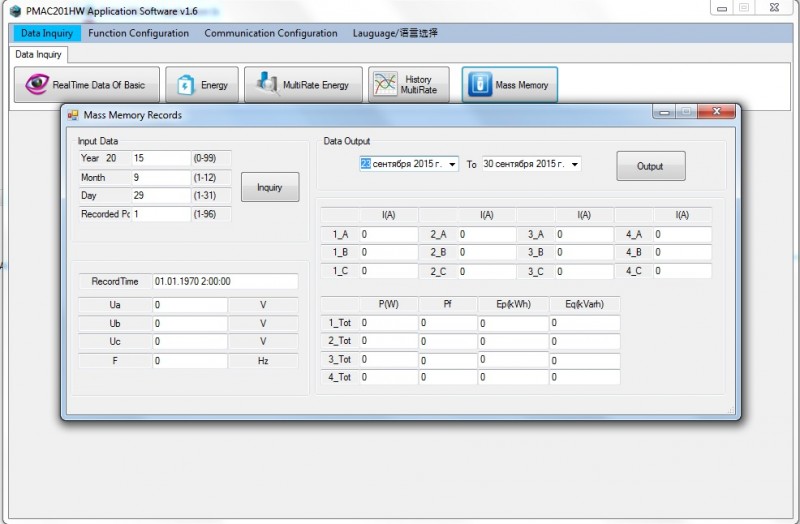

Программное обеспечение, бесплатно поставляемое вместе прибором, может быть использовано: для задания параметров настроек многоканального электросчетчика PMAC201-HW через порт связи, для получения данных в реальном времени (мониторинга) и зарегистрированных данных и событий.
При этом используется встроенный порт связи: RS-485 с поддержкой стандартного протокола Modbus RTU.
Важно еще раз отметить основные характеристики многоканального электросчетчика PMAC201-HW, как:
- учет активной и реактивной электроэнергии;
- контроль электрических параметров трехфазной или однофазной сети (ток, напряжение, частота, активная, реактивная и полная мощность, cosφ (коэффициент мощности));
- автоматический профиль нагрузки на год с шагом 15 минут для измеряемых параметров (по каждому каналу);
- встроенный программируемый регистратор событий с разрешением 1 мс.
- журнал регистрации событий: отклонений от заданных пользователем параметров;
- встроенная энергонезависимая память 64 Мбит;
- 12 разъемных трансформаторов тока - выбираются из перечня: 100А, 200А, 400А, 800А, 1000А
- прочное исполнение, крепление на DIN-рейку;
- питание 18-72 В DC, габаритные размеры 110х75х80,1 мм;
- многоканальный счетчик электроэнергии PMAC201-HW может быть подключен к интеллектуальному шлюзу.
| Технические характеристики многоканального счетчика электроэнергии - PMAC201-HW | ||||
| Вход | ток: 100 мА, напряжение: 220В(L-N) , частота: 50/ 60 Гц | |||
| Перегрузка | 120% от номинального, непрерывно | |||
| Подключение |
4 потребителя по 3-фазной сети или 12 потребителей по 1-фазной сети |
|||
| Питание | 18...72В DC | |||
| Потребление | ≤5 ВА | |||
| Связь |
RS485 порт, протокол Modbus-RTU, скорость: 1200, 2400, 4800, 9600, 19200 bps, Адрес: 1...247 |
|||
|
Размеры (В x Ш x Д) |
110*75*80.1 мм | |||
| Время обновления данных | 1 секунда | |||
| Память | 64M бит, с шагом 15 мин | |||
| Условия эксплуатации | ||||
| Рабочая температура: -20°С... +55°С | ||||
| Температура хранения: -40°С... +70°С | ||||
| Влажность: 5%...95% без конденсации | ||||
| Давление: 70 кПa...106кПa | ||||
| Измеряемые параметры многоканального счетчика электроэнергии - PMAC201-HW | |||
| Параметр | Точность | Разрешение | Диапазон измерения |
| Напряжение | 0,5% | 0,01 В | 0...570 В |
| Ток | 0,5% | 0,01 A | 0...100 A |
| Активная мощность | 0,5% | 1 Вт | по каждой фазе 0...150 МВт |
| Реактивная мощность | 1,0% | 1 вар | по каждой фазе 0...150 Мвар |
| Полная мощность | 1,0% | 1 ВА | по каждой фазе 0...150 МВА |
| Коэффициент мощности | 1,0% | 0,001 | -1,000...+1,000 |
| Частота | 0,5% | 0,01 Гц | 45 Гц...65 Гц |
| Активная энергия | 1,0% | 0,01 кВтч | 0...99,999,999.9 кВтч |
| Реактивная энергия | 2% | 0,01 кварч | 0...99,999,999.9 кварч |
