TF65-F - Канальный датчик температуры с гибким штоком
TF65-F - Канальный датчик температуры с гибким штоком

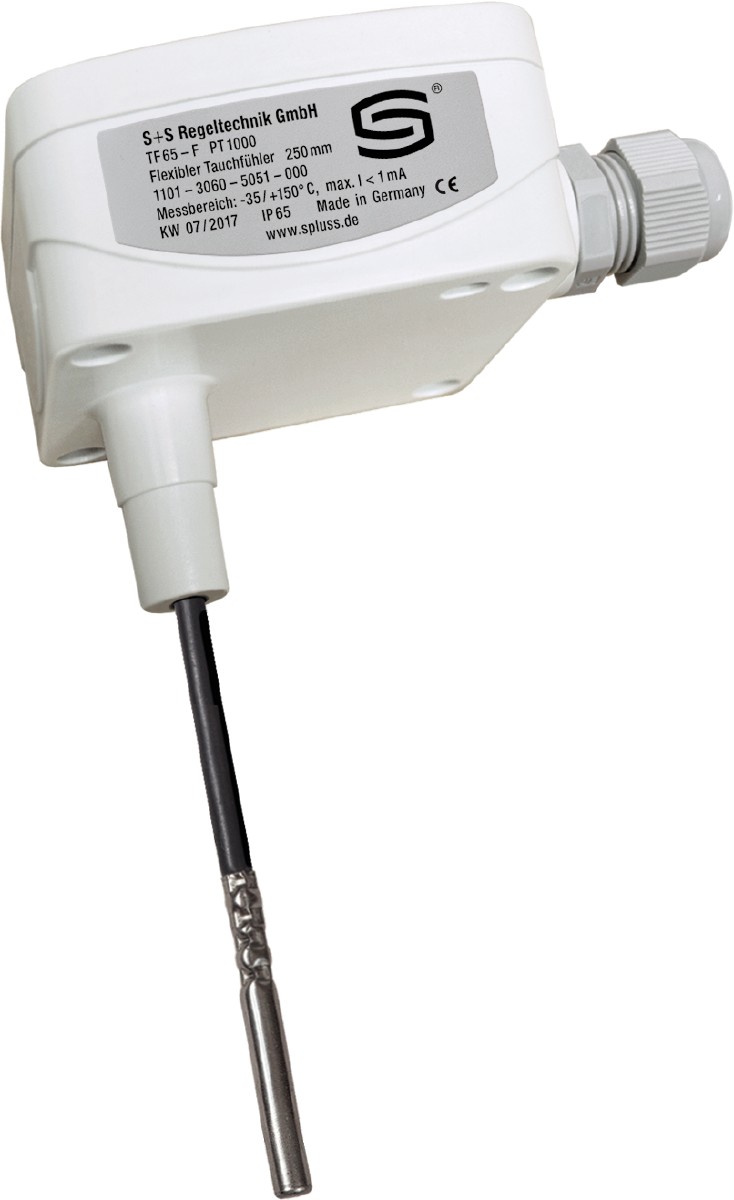

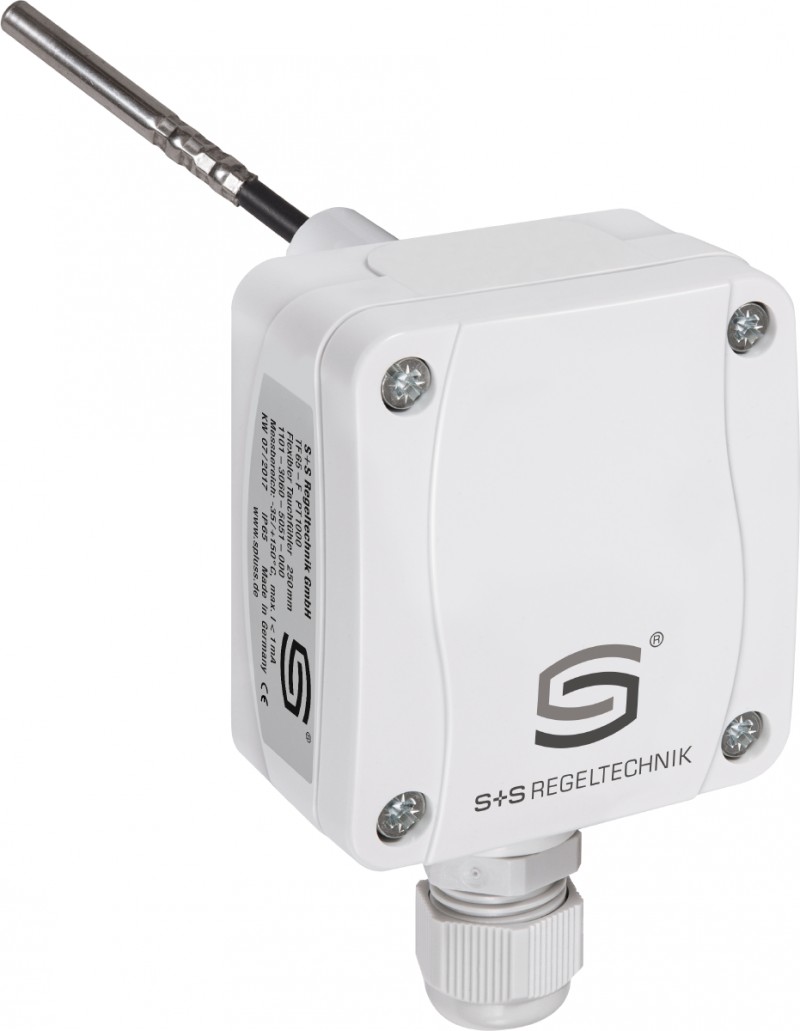

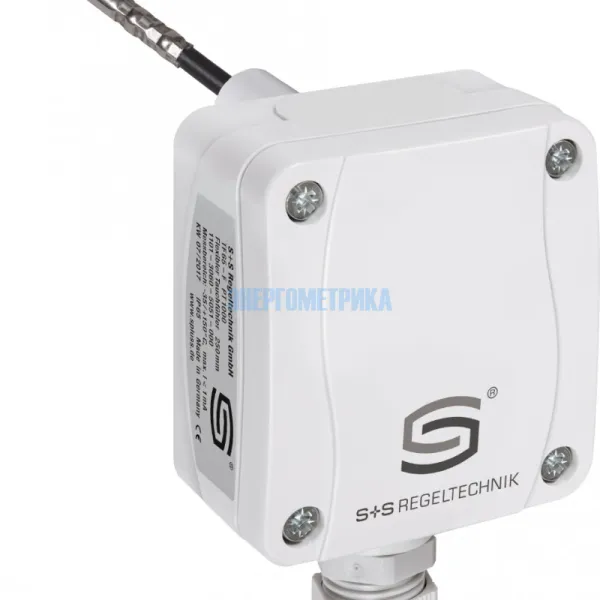

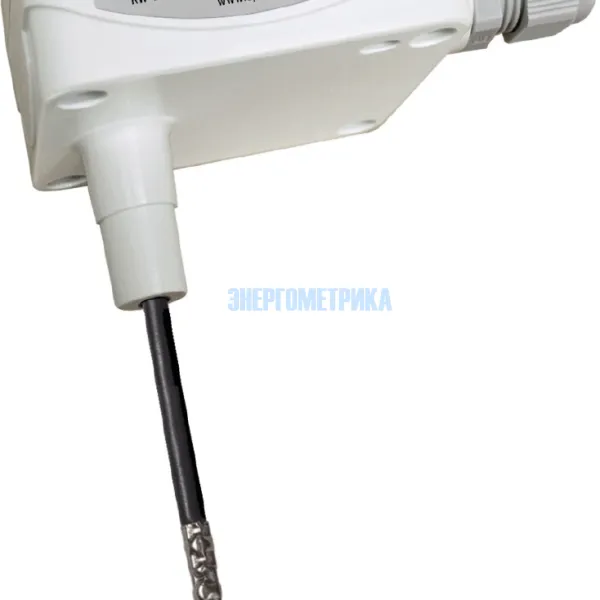

TF65-F - это термометр сопротивления с пассивным выходом, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами, с гильзой и гибкой длиной кабеля.
Встраиваемые или погружные датчики температуры TF65-F это электрические контактные термометры, которые служат для измерения температуры в жидкости и газе и устанавливаются, например, в трубопроводах и резервуарах. Для агрессивных сред использовать погружные гильзы из
высококачественной стали.
Датчики температуры TF65-F используются в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® TF65-F Pt1000 250mm | 1101-3060-5051-000 | |||
| THERMASGARD® TF65-F Pt1000 450mm | 1101-3060-5091-000 | |||
| THERMASGARD® TF65-F Ni1000 250mm | 1101-3060-9051-000 | |||
| THERMASGARD® TF65-F Ni1000 450mm | 1101-3060-9091-000 |
Техническая документация
Параметры
| Технические характеристика канального датчика температуры TF65-F | ||||||||||||||||
|
Чувствительные элементы
|
Pt1000 или NI1000, DIN EN 60751, класс B | |||||||||||||||
| Тип подключения | по 2-х проводной схеме (по 4-х проводной схеме опционально) | |||||||||||||||
| Измерительный ток | прибл. 1 мА | |||||||||||||||
| Диапазон измерения | –50...+180 °C | |||||||||||||||
| Температура окружающей среды | –20...+100 °C | |||||||||||||||
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) | |||||||||||||||
| Гильза датчика | высококачественная сталь 1.4571, V4A, Ø = 6 мм, номинальная длина (NL) = 50 мм (опционально – другие размеры), исполнение кабельного ввода с запрессовкой (опционально — с накаткой) | |||||||||||||||

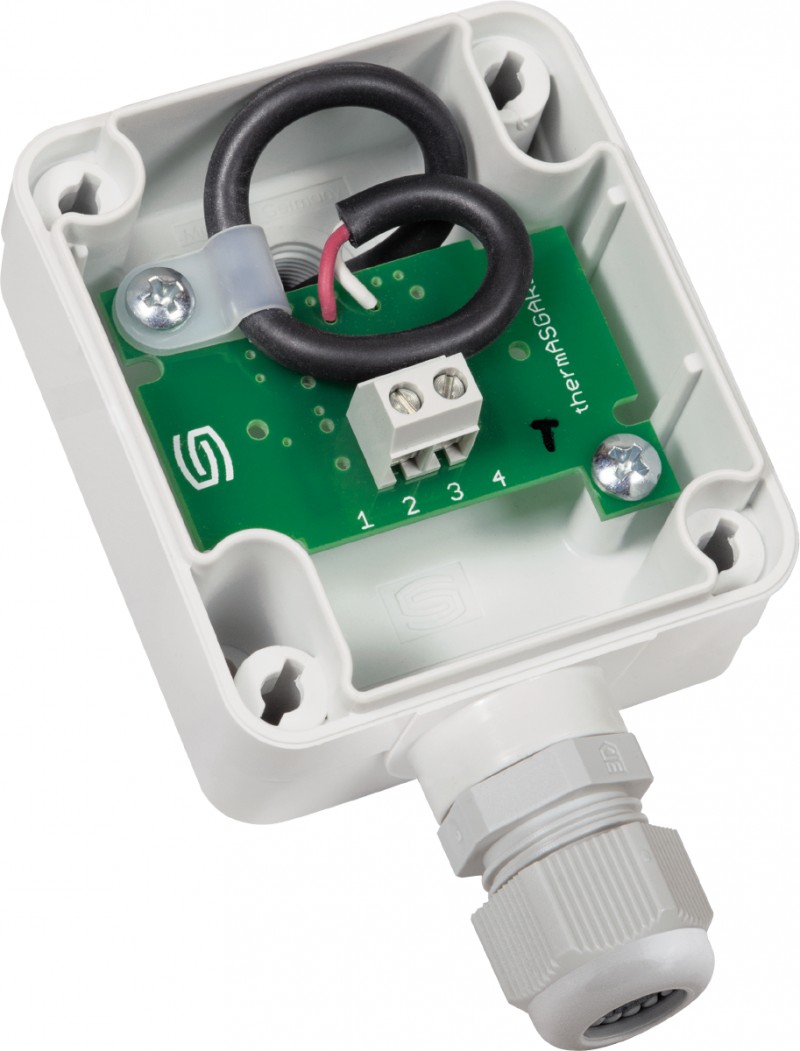

| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам на плате | |||||||||||||||
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) | |||||||||||||||
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1) | |||||||||||||||
| Присоединение кабеля | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 в соответствии с DIN EN 61076-2-101 (опция по запросу) | |||||||||||||||
| Соединительный кабель | силикон, SiHF, 2 x 0,25 мм², ДК = гибкая, МД > 50 мм | |||||||||||||||
| Допустимая относительная влажность воздуха | < 95 %, без конденсата | |||||||||||||||
| Класс защиты | III (согласно EN 60 730) | |||||||||||||||
| Степень защиты | IP 65 (согласно EN 60 529) | |||||||||||||||
