DFPM90 - Счетчик постоянного тока на DIN-рейку

Арт.: DFPM90

Снят с производства. Ближайшим аналогом является EPM30.

Счетчик постоянного тока DFPM90 предназначен для измерения расхода электроэнергии постоянного тока и для установки в оборудование для зарядки электромобилей на 35 мм DIN-рейку.

DFPM90 оснащен интерфейсом RS-485 с протоколом ModBus RTU и импульсным выходом.

Счетчик электроэнергии постоянного тока DFPM90 в реальном времени с высокой точностью также измеряет в цепи постоянного тока напряжение, ток и мощность.

Счетчик постоянного тока на DIN-рейку DFPM90 относится к классу точности 0,5 измерителей электроэнергии по всем техническим параметрам. Токоизмерительный шунт идет в комплекте с электросчетчиком постоянного тока.

DFPM90 измеряет общее количество электроэнергии кВтч, а также функцию программирования и записи временных значений.

Счетчик постоянного тока DFPM90 имеет компактные размеры и небольшой вес, что позволяет устанавливать счетчик в существующих или новых электрощитах без изменения монтажа.

Техническая документация

DFPM90_datasheet_RU.pdf

Параметры

Основные функции:

В реальном времени измеряет в цепи постоянного тока напряжение, ток и мощность;
Общее количество электроэнергии кВтч;
Функция программирования и записи временных значений;
Один интерфейс RS-485, один импульсный выход;
Поддержка протокола ModBus;

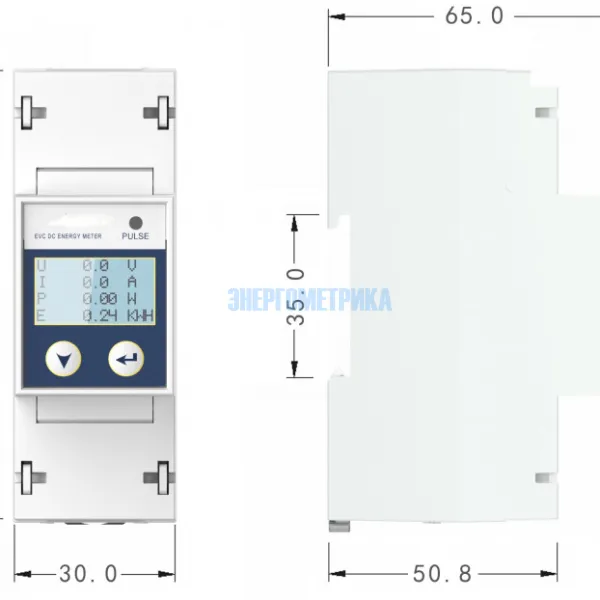

Компактный размер: 100*36*65 мм;
Устанавливается на 35 мм DIN-рейку, стандарт DIN ED5002.

Технические характеристики счетчика постоянного тока на DIN-рейку - DFPM90
	GB/T 29318-2012 - Измерение электрической энергии для внебортовых зарядных устройств электрических транспортных средств (электромобилей)
Точность	Класс 0.5
Напряжение питания	9...36 В постоянного тока
Потребляемая мощность	<1.5Вт
Номинальное напряжение	100В, 350В, 500В, 700В, 1000В
Номинальный ток	100А, 200А, 300А, 400А, 500А, 600А
Номинальное напряжение от шунта	75 мВ
Точность шунта	Класс 0.2
Пусковой ток	0.001lb
Импульсный выход	1 выход
Импульсный контакт	80+/-20ms
Точность по времени	менее 0,5 секунды за 1 день
Связь	Интерфейс RS-485 протокол ModBus-RTU Адрес: 1...247 Скорость передачи информации: 1200, 2400, 4800, 9600, 19200 bps
Размеры (В x Ш x Д)	1003665 мм (2 модуля)
Вес	190гр
Условия эксплуатации
Рабочая температура: -25°С...+55°С
Максимальная рабочая температура: -25°С...+75°С
