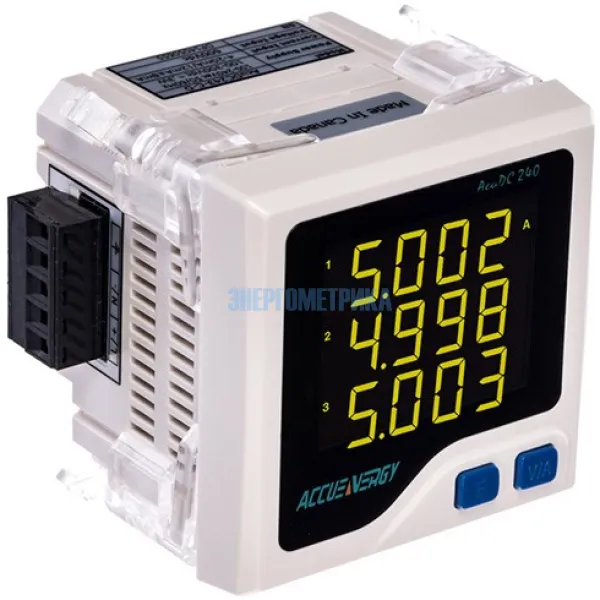

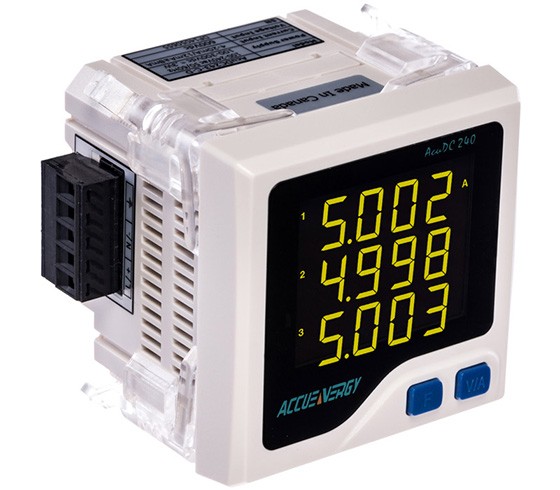

AcuDC 240 Измеритель параметров постоянного тока
AcuDC 240 Измеритель параметров постоянного тока
AcuDC 240 Измеритель параметров постоянного тока - выгодное и удобное решение для измерения постоянного тока в отраслях радиосвязи, солнечных электростанций, производстве ветровой электроэнергии, ЦОДов, металлургической и гальванической промышленностях.
Измеритель параметров постоянного тока AcuDC 240 обеспечивает высокую точность измерений, отображает широкий диапазон параметров, таких как напряжение, ток, мощность, энергия.
AcuDC 240 может быть оснащен интерфейсом RS485 с протоколом Modbus RTU, аналоговыми, дискретными, релейными входами и выходами.
Для измерения постоянного тока AcuDC 240 может использовать прямое включение до 10А, шунт с выходом 50∼100 mV, датчик Холла с токовым выходом и выходом по напряжению.

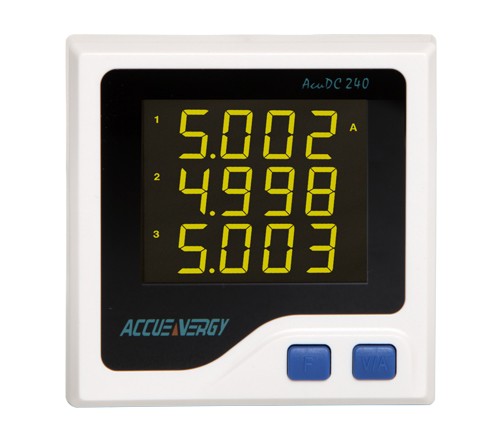

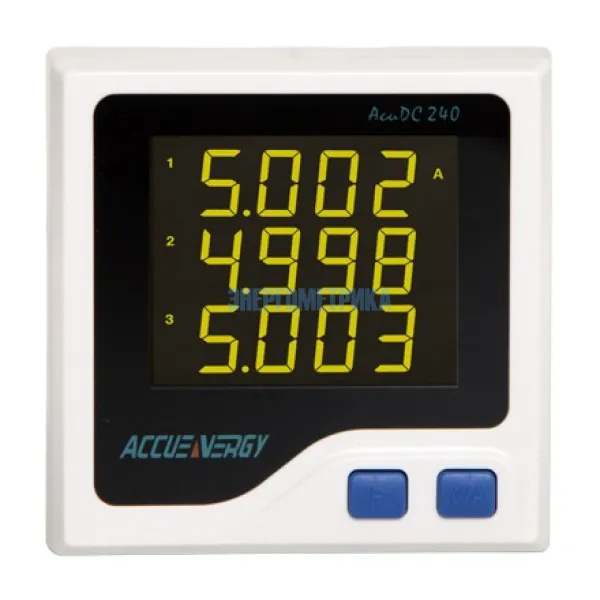

Трехстрочный ЖК дисплей позволяет легко считывать данные в режиме реального времени на передней панели прибора.
Особенности:
- Трёхстрочный LCD дисплей,
- Протокол передачи данных MODBUS RTU (опция),
- Контроль состояния входов/выходов,
- Стандартный размер 72х72 мм для монтажа на панель щита,
- Возможность интеграции в системы SCADA, PLC,
- Непрерывная запись измеряемых параметров в память прибора,
- Встроенный датчик Холла (+/- 15 В DC),

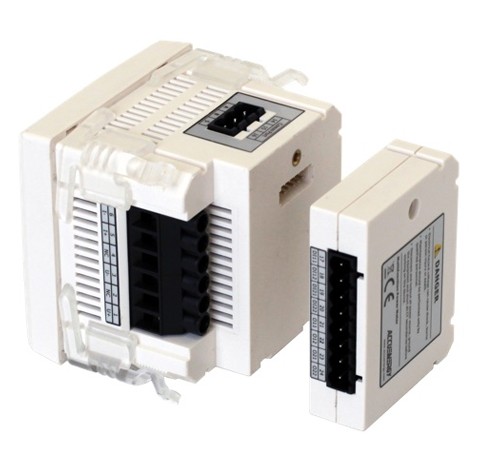

- Дополнительные цифровые входы и выходы, аналоговые и релейные выходы (опция).
Техническая документация
- Accuenergy-Product-Catalogue-2022.pdf
- Accuenergy_General_catalog_2019_RU.pdf
- AcuDC-240-manual_en.pdf
- AcuDC-240_datasheet_en.pdf
- AcuDC-240_datasheet_ru.pdf
Параметры
Основные функции измерителя параметров постоянного тока AcuDC 240:
- Измерение параметров систем постоянного тока.
- Контрольные и управляющие выключатели
- Выходные сигналы тревоги и аналоговые выходы.
- Панельная установка, габаритные размеры 72х72 мм
- Трехстрочный ЖК дисплей высокой четкости.
- Регистрация данных: Встроенная память составляет 4 МБ. Память делится на 3 журнала, где могут быть зписаны все измеряемы параметры. Распределение объема памяти на каждый из трех журналов можно настроить по потребности.(Опция)
Солнечные батареи
Контроль объёмов генерации электроэнергии установками солнечных батарей. Осуществляется на участке цепи до
инвертора.
Ветрогенераторы
Контроль объёмов вырабатываемой ветровыми установками электроэнергии, а также их эффективности. Устройство
интегрируется в сеть передачи данных с помощью протокола Modbus RTU.
Зарядные станции
Мониторинг расхода электроэнергии на зарядных станциях постоянного тока, а также её потребления двигателями
электромобилей с записью данных в память устройства.

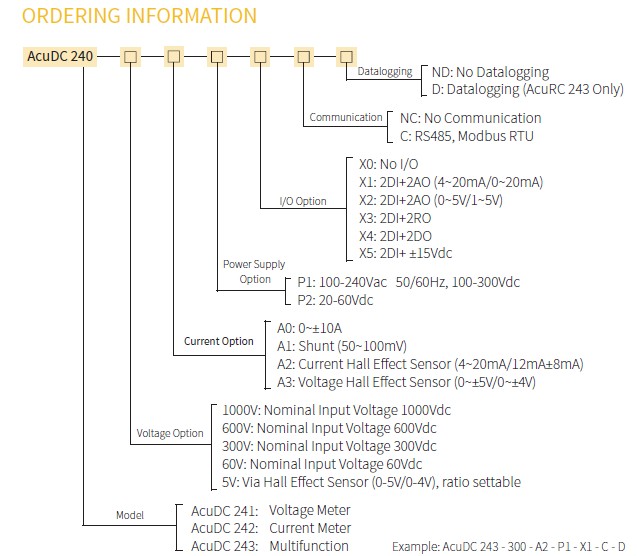

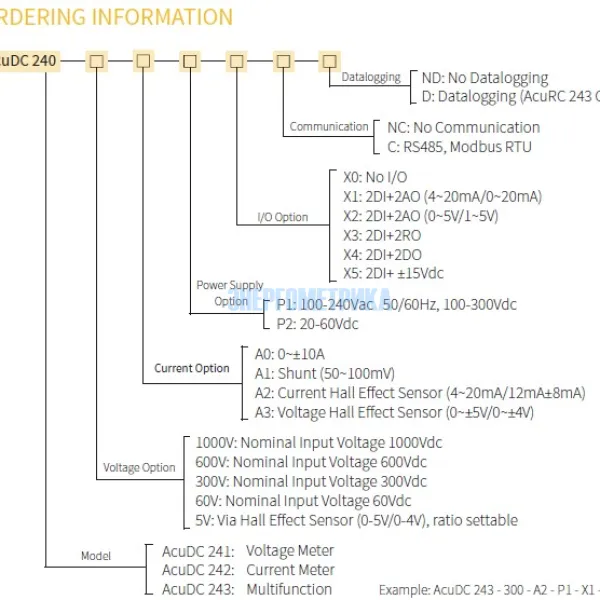

Модели серии ACUDC 240
| AcuDC 241 | AcuDC 242 | AcuDC 243 | |
| Применение | Вольтметр в цепях постоянного тока | Амперметр в цепях постоянного тока |
Универсальный измеритель параметров сети DC |
| Измерения | Напряжение | Ток | Напряжение, Ток, Мощность, Энергия, Ампер-часы |
| Модули входа/выхода | • | • | • |
| Регистрация данных | Опция | ||
| Передача данных | MODBUS RTU (опция) |
| Измеряемые параметры AcuDC240 |
|||
| Параметр | Точность | Разрешение | Диапазон измерения |
| Напряжение | 0,2% | 0,001 В | 0∼1200 В |
| Ток | 0,2% | 0,001 A | 0∼±50 000 A |
| Мощность | 0,5% | 0,001 кВт | 0∼±60 000 кВт |
| Энергия | 1,0% | 0,01 кВтч | 0...9999 999.99 кВтч |
| Спецификация AcuDC240 |
|||||
| Функции | Обозначение | AcuDC241 | AcuDC242 | AcuDC243 | |
| Измерение | Напряжение | V | • | • | |
| Ток | I | • | • | ||
| Мощность | P | • | |||
| Энергия | E | • | |||
| Ампер-час | Ah | • | |||
| I/O | 2DI+2AO | Поддержка модулей | ⊗ | ⊗ | ⊗ |
| 2DI+2RO | ⊗ | ⊗ | ⊗ | ||
| 2DI+2DO | ⊗ | ⊗ | ⊗ | ||
| 2DI+±15 Vdc | ⊗ | ⊗ | ⊗ | ||
| Запись данных | Регистрация всех параметров с интервалом 1 минута. Память позволяет записывать 4 месяца | ⊗ | |||
| Связь | RS485 протокол Modbus | ⊗ | ⊗ | ⊗ | |
| Дисплей | LCD | • | • | • | |
Значения: • - стандарт; ⊗ - опция.
| Технические характеристики измерителя параметров постоянного тока AcuDC 240 |
||||
| Входной диапазон по напряжению | Прямой вход 0∼1000 В DC; через датчик Холла 0∼1200 В DC | |||
| Входное сопротивление | 2 МΩ | |||
| Нагрузка | < 0.6 В | |||
| Входной диапазон по току |
Прямой вход - 0∼±10 А (ток срабатывания 0.01 А) Через датчик Холла 0∼±50 000 A Через шунт 50∼100 mV(программируемый) |
|||

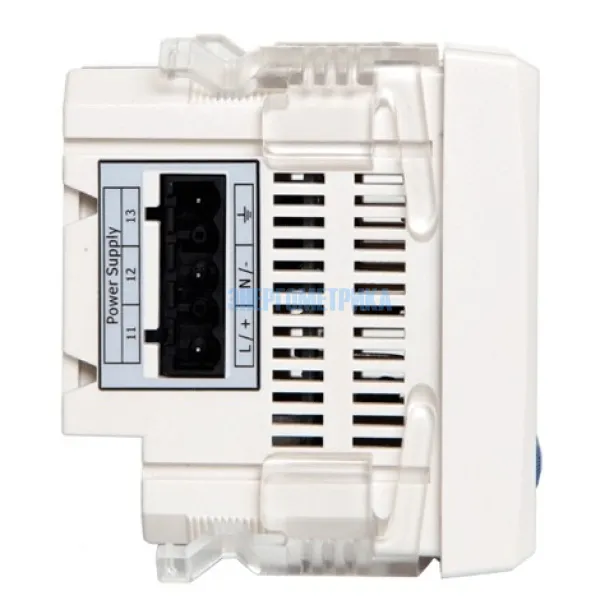

| Питание |
P1 -100-240 В AC, 50/60Hz, 100-300 В DC P2 - 20-60 В DC |
|||
|
Размеры (В x Ш x Д) |
72*72*64.5 мм | |||
| Потребление | 3 W | |||
| Память | 4MБ | |||
| Условия эксплуатации | ||||
| Рабочая температура: -25°С... +70°С | ||||
| Температура хранения: -40°С... +85°С | ||||
| Влажность: 5%...95% без конденсации | ||||
