SM1 - Модуль аналоговых входов, с интерфейсом RS-232/485
SM1 - Модуль аналоговых входов, с интерфейсом RS-232/485

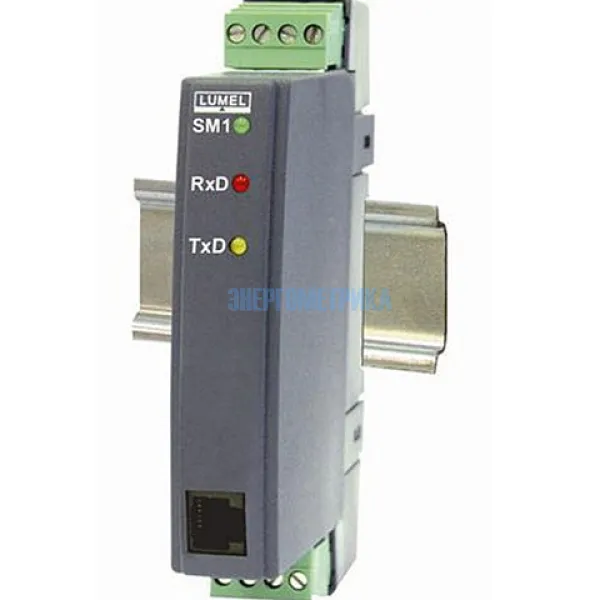

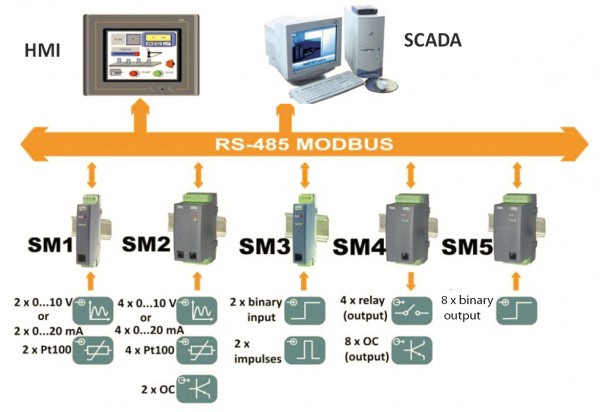

Двухканальный модуль аналоговых входов типа SM1 Lumel предназначен для преобразования стандартных сигналов, сопротивления или температуры в цифровые данные, доступные через порт RS-485 или RS-232 с помощью протокола MODBUS.
Измерение производится независимо двумя измерительными каналами. Программирование модулей возможно с помощью порта RS-485 или RS-232.
Модуль аналоговых входов SM1 выполняет следующие функции:
- математические операции в каналах и между измерительными каналами,
- масштабирование измеряемых или расчетных значений,
- память максимальных и минимальных значений для каждого канала,
- программирование времени усреднения измерений,
- обслуживание по интерфейсам RS-485 и RS-232 с протоколом MODBUS ASCII и RTU.
Техническая документация
Параметры
| Технические характеристики модуля аналоговых входов - SM1 | |
| Входы: | |
| В зависимости от кода исполнения для измерительных каналов: | |
| измерение напряжения | 0…10 V входное сопротивление > 1 MΩ |
| измерение тока | 0…20 mA входное сопротивление < 10 Ω |
| измерение сопротивления | 0…400 Ω |
| Pt100 | (-200…+850)°С |
| Ток через Pt100 | < 250 μA |
| Сопротивление проводов, соединяющих термометр сопротивления с модулем | max 20 Ω/провод |
| Характеристики Pt100 | согласно EN 60751+A2 |
| Выходы: | |
| Цифровые выходы | |
| интерфейс RS-485 | |
| протокол передачи данных | MODBUS |
| ASCII | 8N1, 7E1, 7O1 |
| RTU | 8N2, 8E1, 8O1, 8N1 |
| скорость передачи данных | 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| интерфейс RS-232 | |
| протокол передачи данных | MODBUS |
| RTU | 8N1 |
| скорость передачи данных | 9600 бит/с |
| адрес | 1 |
| Максимальное время отклика на фрейм запроса | 300 мс |
| Основная погрешность | ± 0.2% измерительного диапазона |
| Дополнительная погрешность от изменения температуры окружающей среды | ± (0.1% от диапазона/10K) |
| Время усреднения измерений | |
| при одном включенном входе | min 100 мс (программируется) |
| при двух включенных входах | min 200 мс (программируется) |
| Частота усреднения измерений – 5 kHz. Полное время усреднения измерений = сумма времени усреднения измерений на обоих входах | |
| Нормальные условия использования | |
| напряжение питания в зависимости от типа исполнения модуля | 85…253 V a.c./d.c. 20…50 V a.c./d.c. |
| частота | 40…440 Hz |
| температура окружающей среды | -10…23…+55°С |
| температура хранения | -25…+85°С |
| относительная влажность воздуха | < 95% (конденсация недопустима) |
| время предварительного прогрева | 10 минут |
| Долговременная перегрузка> | |
| при измерении температуры с помощью термометров сопротивления | 1% |
| при измерении напряжения, тока и сопротивления | 10% |
| Кратковременная перегрузка (3 с) | |
| вход напряжения | 10 Un |
| вход тока | 10 In |
| Гарантированная степень защиты согласно EN 60529: | |
| со стороны корпуса | IP 40 |
| со стороны клемм | IP 20 |

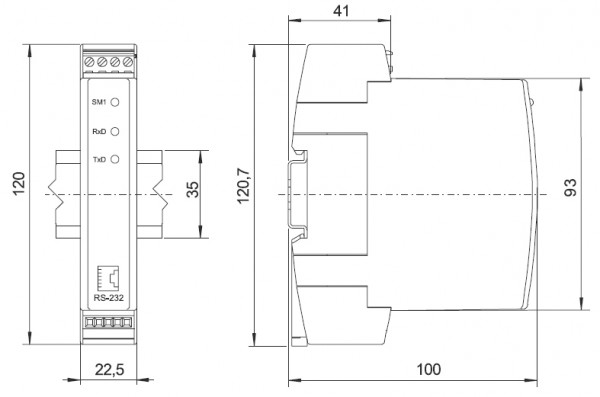

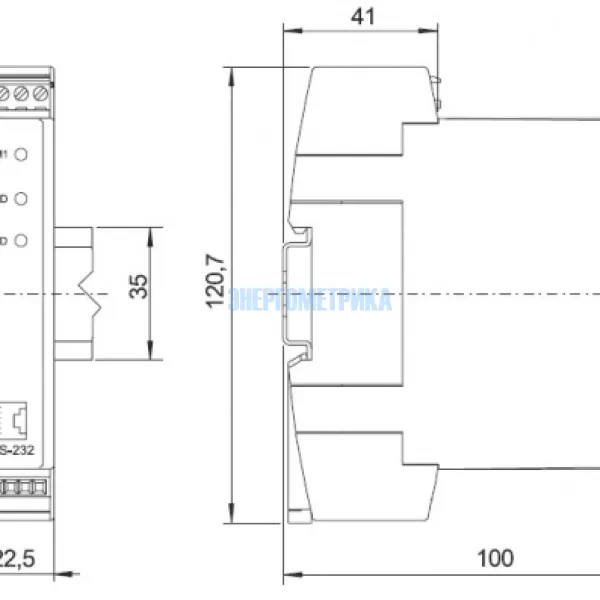

| Размеры | 22.5 x 120 x 100 мм |
| Вес | < 0.3 кг |
| Крепление | на 35 мм DIN-рейку |
| Потребляемая мощность | < 4 VA |
| Устойчивость к сбоям питания | согласно EN 61000-6-2 |
| Электромагнитная совместимость | |
| устойчивость к электромагнитным помехам | согласно EN 61000-6-2 |
| излучение электромагнитных помех | согласно EN 61000-6-4 |
| дополнительная погрешность, обусловленная электромагнитным полем | < 0.2% |
| Требования безопасности согласно IEC 61010-1 | |
| категория установки | III |
| степень загрязнения | 2 |
| рабочее напряжение относительно земли для цепи питания | 300 V |
| рабочее напряжение относительно для входной цепи | 50 V |
| рабочее напряжение относительно для выходной цепи | 50 V |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
