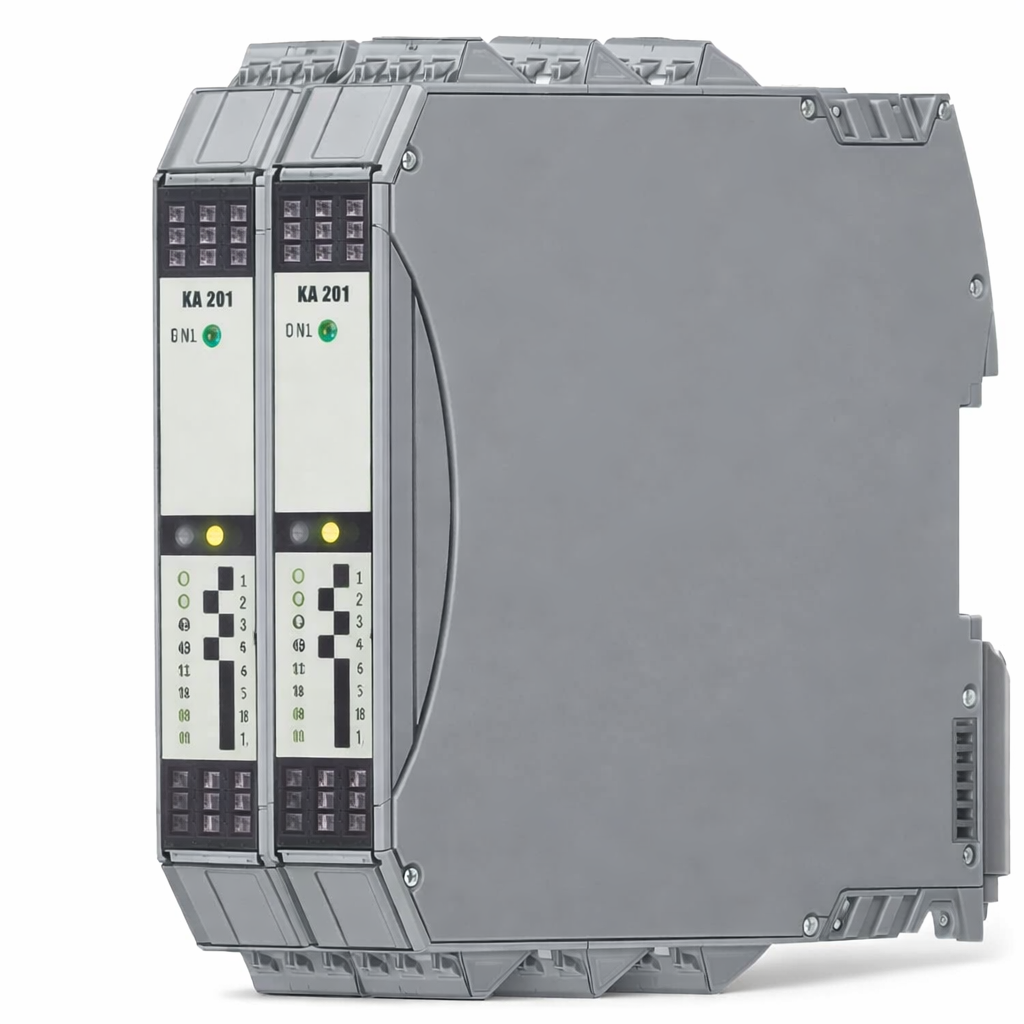

EnergoM-M122/M522 - Модуль аналогового входа 2 токовых входа, 2 токовых выходов
EnergoM-M122/M522 - Модуль аналогового входа 2 токовых входа, 2 токовых выходов
Модуль аналогового входа EnergoM-M122/M522 обеспечивает изоляцию между 2-канальным токовым входом, 2-канальным токовым выходом, питанием и сетевыми цепями. EnergoM-M522 обеспечивает ток возбуждения контура 24 В.
EnergoM-M122/M522 поддерживает протокол RS-485 Modbus RTU, может работать как независимый изолятор сигнала со связью. Несколько модулей серии M объединяются с WG1 для создания системы удаленного ввода-вывода DAS.
Техническая документация
Параметры
| Технические характеристики модуль аналоговых входов EnergoM-M122/M522 | |
| Питание | 15...30 В постоянного тока или 10...24 В переменного тока |
| Потребляемая мощность | EnergoM - M122 ≦ 1,5 Вт, EnergoM-M522 ≦ 2,5 Вт |
| Допустимый диапазон входных данных | 4...20мА *2 (полный диапазон входного сигнала 0...24 мА) |
| Диапазон выходного сигнала | 4...20мА * 2 (полный диапазон выходного сигнала 0-24мА) |
| Время отклика | < 10 мс |
| Точность | ±=0,05% F.S. (Температура калибровки 25±2 C) |
| Температурный дрейф | 25 PPM/C |
| Нулевой дрейф | Автоматическая калибровка |
| Разрешение A/D | 24 бит |
| Входное сопротивление | 200 Ω |
| Входное распределительное напряжение | ≈22 В |
| Изоляционный резистор | >100 мОм / 500 В между входом/выходом |
| Прочность изоляции | 1500 В AC 1 минута между всеми клеммами |
| Предел тока распределения | ≈30 мА |
| С защитой от обратного тока на входе и защитой от перегрузки по току на входе | |
| Рабочая температура | -10~70 C |
| Температура окружающей среды и влажность | -40 ~ 85 C / ≦95% относительной влажности |
| Размеры | 113 X 109 X 17,5 мм |
| Стандарт | EN61326 : 1997+A1: 1998+A2 : 2001+A3 : 2003 |
| Светодиодный индикатор | Обычно подсветка указывает на подачу питания и нормальную работу, мигание указывает на то, что осуществляется цифровая связь |
