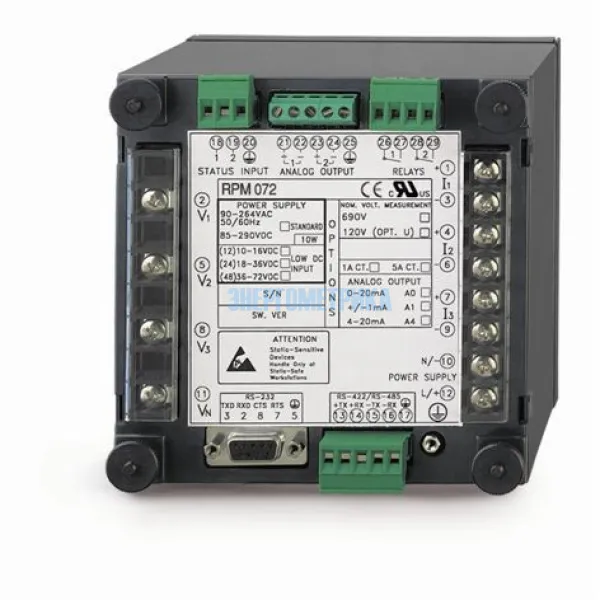

RPM072E - Регистратор напряжения и тока
RPM072E SATEC - регистратор напряжения и тока является измерительным устройством без дисплея, обеспечивающим решение для тех случаев, когда нет свободного пространства для панели дисплея.
Благодаря подключению прибора RPM072E к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
С прибором применяются разъемные трансформаторы тока.
Может монтироваться на панели, стене, или по стандарту DIN. RPM072E SATEC - регистратор напряжения и тока может также монтироваться с подключением дистанционного дисплея RDM172E.
Регистратор напряжения и тока RPM072E SATEC является компактным, многофункциональным, трёхфазным мультиметром и анализатором качества энергии переменного тока, специально разработанным для удовлетворения требований широкого спектра пользователей, от разработчиков электрических панелей до операторов подстанций.
Прибор обеспечивает трехфазные измерения параметров электроэнергии, включая показатели качества, в распределительных энергосистемах, мониторинг внешних событий, взаимодействие с внешним оборудованием через контакты реле, быстродействующую и долгосрочную запись в самом приборе измеряемых параметров и формы волны, а также событий и статистики в соответствии со стандартом EN50160, включая фликер и интергармоники.
Два порта связи позволяют локальное и удалённое автоматическое чтение данных с прибора и его установки через канал связи, а также с использованием программы сбора данных. Имеются различные опции удалённой связи с прибором, включая телефонные линии, локальную сеть и Интернет.
Многофункциональный трехфазный прибор
- измерение напряжений, токов, частоты, мощности, cos ф, интегральных значений, профиля нагрузки, несимметрии токов и напряжений, тока нейтрали
- регистрация более 100 параметров, по установкам или по времени
Многотарифный счетчик - Многотарифная система учета электроэнергии, класс точности 0.2S МЭК 62053-22:2003
- Корпус с возможностью пломбирования (опция)
Часы реального времени (RTC) - Энергонезависимые часы и календарь, погрешность хода 0.5 сек /день
- Присвоение меток времени
- Синхронизация времени по каналу связи или по дискретному входу
Аварийная сигнализация и управление
- 2 независимых коммуникационных порта
- 16 управляющих триггеров, программируемые установки
- 2 дискретных входа (состояния контактов)
- 2 программируемых релейных выхода 3А, 250В
- 2 аналоговых входа или выхода (опция)
- Автоматический контроль нагрузки и сигнализация о превышении нормативных параметров
- Фиксация фактов реверса энергии (генерация в сеть) и превышения порогов по мощности
- Энергонезависимая память для настроек и регистрации данных
- Современная тарифная система учета электроэнергии (TOU)
Изоляция: полная гальваническая изоляция цепей токов и напряжений. 6кВ импульс. Качество электроэнергии является необходимым условием безопасного применения электрооборудования.
Защита: пароль и контроль несанкционированного доступа.
| RPM072E SATEC - регистратор напряжения и тока. | |
| Функции и характеристики | PM172E / RPM072E |
| Основные измерения | |
| U | + |
| I, Io | + |
| f (50, 60) | + |
| Несимметрия напряжений и токов | + |
| Максимальный интегральный ток | + |
| Максимальное/минимальное интегральное напряжение | + |
| Максимальное/минимальное значение: U, l, lo, f | + |
| f (25, 400) | + |
| Мощность | |
| кВт, кВАр, кВА, cosф | + |
| Интегральная мощность кВт, кВА: накапливаемая, скользящая | + |
| Интегральная мощность кВт, кВА: прогнозируемая, максимальная | + |
| Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная | + |
| Максимальное/минимальное значение: кВт, кВАр, кВА | + |
| Энергия: импорт/экспорт | |
| Суммарная и по каждой фазе: кВт x час, кВАр x час, кВА x час | + |
| Импульсные выходы KYZ | + |
| Импульсные входы KYZ | + |
| Энергия двунаправленная и нетто | + |
| Тарифная система учета энергии (TOU) | + |
| Импульсные входы | + |
| Учет энергии IEC 60687 / ANSI C12.20 | Класс 0.5S / 0.2S |
| Коэффициент искажения синусоидальности | |
| Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) | + |
| Приведенный коэффициент искажения синусоидальности по току TDD(I) | + |
| Коэффициент гармонических потерь K-factor | + |
| Коэффициент мощности по основной частоте | + |
| Программируемые входы/выходы | |
| Высокоскоростной релейный выход (35 мс) | - |
| Цифровые выходы | 2 |
| Цифровые входы | 2 |
| Аналоговые выходы | 2 |
| Аналоговые выходы расширителя АХ-8 | + |
| Аналоговые входы | 2 |
| Базовые порты связи | |
| Только RS485 | - |
| RS 232/485 | - |
| RS 422/485 | - |
| RS 232/422/485 | + |
| Количество портов | 2 |
| Протоколы связи | |
| Modbus RTU + ASCII | - |
| DNP 3.0 + Modbus RTU | - |
| DNP 3.0 + ASCII + Modbus RTU | + |
| Управление конденсаторами | |
| Управление батареями конденсаторов | - |
| Анализ качества электроэнергии | |
| Энергонезависимая память | 0.5 / 1Mb |
| Часы реального времени | + |
| Регистрация событий | + |
| Временные отметки | + |
| Регистрация данных | + |
| Регистрация предыстории | + |
| Осциллографирование | - |
| Сбор данных по току и напряжению | - |
| Регистрация переходных процессов | - |
| Регистрация провалов напряжений и перенапряжений | - |
| Симметричные составляющие | - |
| Регистрация установившегося отклонения напряжения | - |
| Соответствие стандартам IEEE1159, IEEE519 или стандарту EN50160 | - |
| Ток КЗ до 150А (до 30 Io) | - |
| Вычисление действующих значений за каждый полупериод | - |
| Энергия гармоник | |
| Мощности гармоник, кВт, кВА | - |
| Энергии гармоник, кВт х час, кВА х час | - |
| Спектр гармоник | |
| Гармоники по напряжению и току, % | - |
| Направление мощности гармоник, кВт, кВАр | - |
| Гармоники по напряжению, В | - |
| Гармоники по току, А | - |
| Интергармоники | - |
| Дополнительные входы | |
| Дополнительные входы переменного тока | - |
| Дополнительные входы переменного напряжения | - |
| Дополнительные входы постоянного напряжения | - |
| Специальные порты связи | |
| Встроенный модем | + |
| Порт Ethernet TCP/IP | + |
| Порт USB | - |
| Инфракрасный порт | - |
| GPS синхронизации времени | - |
| Profibus DP | + |
| IRIG-B | - |
| Дополнительно | |
| Резервируемое питание (Основное/резервное) | - |
