PM172E SATEC- Регистратор напряжения и тока
PM172E SATEC- Регистратор напряжения и тока

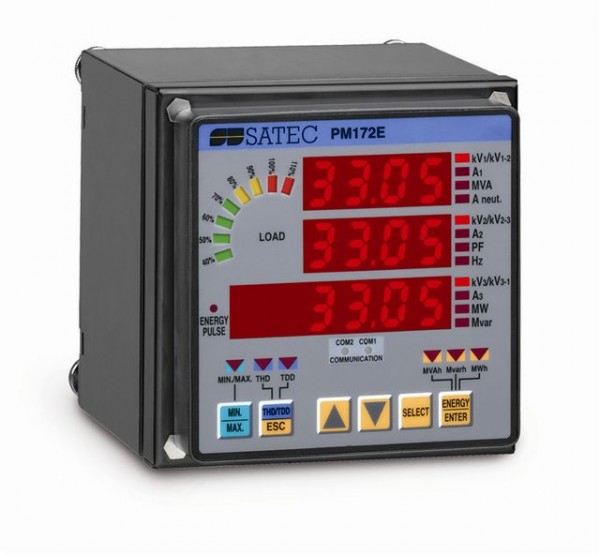

Регистратор напряжения и тока - PM172E представляет собой многофункциональное устройство для учета и анализа качества электроэнергии, позволяющее осуществлять контроль распределительных устройств и фидеров.
С прибором применяются разъемные трансформаторы тока.
Прибор адаптирован под потребности широкого спектра пользователей, включая разработчиков, создателей и обслуживающий персонал различных электрических систем и устройств.
Модуль трехстрочного LED дисплея может быть удален на расстояние до 1000 м от прибора.
Предусмотрен пароль для защиты от несанкционированного доступа к настройкам прибора и также регистрация попыток доступа.
Регистратор напряжения и тока может использоваться в качестве:
- прибора многотарифного учета электроэнергии с пломбируемым корпусом в виде опции, соответствующего классу 0.2S согласно МЭК 62053-22:2003,
- многофункционального трехфазового прибора для измерения напряжения, тока, частоты и более сотни других электрических параметров с возможностью их регистрации по установкам или заданному времени и хранением на внутреннем накопительном устройстве памяти 1 Мбайт с автономным питанием,
- аварийной сигнализации и управляющего прибора с 16 управляющими триггерами, независимыми портами для коммуникации, аналоговыми входами и выходами, дискретными входами, автоматическим контролем нагрузки и извещением о превышении допустимых значений и множеством других функций.
Техническая документация
Параметры
| PM172E SATEC - регистратор напряжения и тока | |
| PM172E SATEC - регистратор напряжения и тока -функции и характеристики | PM172E / RPM072E |
| Основные измерения | |
| U | + |
| I, Io | + |
| f (50, 60) | + |
| Несимметрия напряжений и токов | + |
| Максимальный интегральный ток | + |
| Максимальное/минимальное интегральное напряжение | + |
| Максимальное/минимальное значение: U, l, lo, f | + |
| f (25, 400) | + |
| PM172E SATEC - регистратор напряжения и тока - мощность | |
| кВт, кВАр, кВА, cosф | + |
| Интегральная мощность кВт, кВА: накапливаемая, скользящая | + |
| Интегральная мощность кВт, кВА: прогнозируемая, максимальная | + |
| Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная | + |
| Максимальное/минимальное значение: кВт, кВАр, кВА | + |
| PM172E SATEC - регистратор напряжения и тока - энергия: импорт/экспорт | |
| Суммарная и по каждой фазе: кВт x час, кВАр x час, кВА x час | + |
| Импульсные выходы KYZ | + |
| Импульсные входы KYZ | + |
| Энергия двунаправленная и нетто | + |
| Тарифная система учета энергии (TOU) | + |
| Импульсные входы | + |
| Учет энергии IEC 60687 / ANSI C12.20 | Класс 0.5S / 0.2S |
| PM172E SATEC - регистратор напряжения и тока - коэффициент искажения синусоидальности | |
| Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) | + |
| Приведенный коэффициент искажения синусоидальности по току TDD(I) | + |
| Коэффициент гармонических потерь K-factor | + |
| Коэффициент мощности по основной частоте | + |
| PM172E SATEC - регистратор напряжения и тока - программируемые входы/выходы | |
| Высокоскоростной релейный выход (35 мс) | - |
| Цифровые выходы | 2 |
| Цифровые входы | 2 |
| Аналоговые выходы | 2 |
| Аналоговые выходы расширителя АХ-8 | + |
| Аналоговые входы | 2 |
| PM172E SATEC - регистратор напряжения и тока - базовый порт связи | |
| RS 232/422/485 | + |
| Количество портов | 2 |
| Протоколы связи | |
| DNP 3.0 + ASCII + Modbus RTU | + |
| PM172E SATEC - регистратор напряжения и тока - анализ качества электроэнергии | |
| Энергонезависимая память | 0.5 / 1Mb |
| Часы реального времени | + |
| Регистрация событий | + |
| Временные отметки | + |
| Регистрация данных | + |
| Регистрация предыстории | + |
| Осциллографирование | - |
| Сбор данных по току и напряжению | - |
| Регистрация переходных процессов | - |
| Регистрация провалов напряжений и перенапряжений | - |
| Симметричные составляющие | - |
| Регистрация установившегося отклонения напряжения | - |
| Соответствие стандартам IEEE1159, IEEE519 или стандарту EN50160 | - |
| Ток КЗ до 150А (до 30 Io) | - |
| Вычисление действующих значений за каждый полупериод | - |
| Энергия гармоник | |
| Мощности гармоник, кВт, кВА | - |
| Энергии гармоник, кВт х час, кВА х час | - |
| Спектр гармоник | |
| Гармоники по напряжению и току, % | - |
| Направление мощности гармоник, кВт, кВАр | - |
| Гармоники по напряжению, В | - |
| Гармоники по току, А | - |
| Интергармоники | - |
| PM172E SATEC - регистратор напряжения и тока - дополнительные входы | |
| Дополнительные входы переменного тока | - |
| Дополнительные входы переменного напряжения | - |
| Дополнительные входы постоянного напряжения | - |
| PM172E SATEC - регистратор напряжения и тока - специальные порты связи | |
| Встроенный модем | + |
| Порт Ethernet TCP/IP | + |
| Порт USB | - |
| Инфракрасный порт | - |
| GPS синхронизации времени | - |
| Profibus DP | + |
| Внешние трансформаторы тока для счетчика электроэнергии PM172E |
|||||
| Модель | Номинальный первичный ток |
Внутренний диаметр |
Точность трансформаторов тока |
Номинальный вторичный ток |
|
| CS05S (разъемный)  |
5 А |
12 мм |
0.5% |
5 мА |
|
CS1 |
100 А |
12 мм |
0.1% |
40 мА |
|
CS1L |
100 А |
23 мм |
0.1% |
40 мА |
|
| CS1S (разъемный)  |
100 А |
16 мм |
0.5% |
40 мА |
|
| CS2S (разъемный) |
200 А | 26x23.8 мм | 0,5% | 40 мА | |
| CS2SL (разъемный) |
200 А | 23×33 мм | 0,5% | 40 мА | |
CS4 |
400 А |
26 мм |
0.1% |
40 мА |
|
| CS4S (разъемный)  |
400 А |
23x33 мм |
0,5% |
40 мА |
|
| CS8 (разъемный)  |
800 A | 100x32 мм | 0,5% | 40 мА | |
| CS8S (разъемный) |
800 А |
80x50 мм |
0,5% |
40 мА |
|
| CS12S (разъемный) |
1200 А |
80x121 мм |
0,5% |
40 мА |
|
Вам может быть интересно

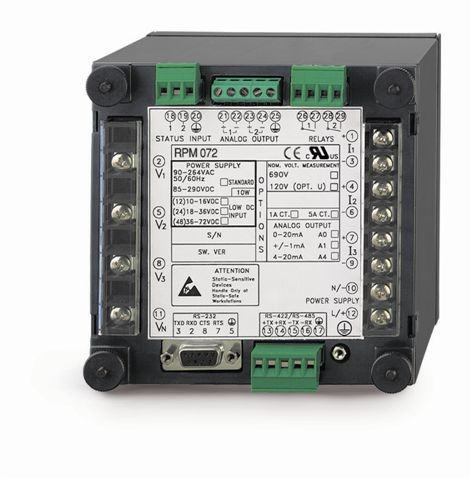

RPM072E SATEC - регистратор напряжения и тока является измерительным устройством без дисплея, обеспечивающим решение для тех случаев, когда нет свободного пространства для панели дисплея. Благодаря подключению прибора RPM072E к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

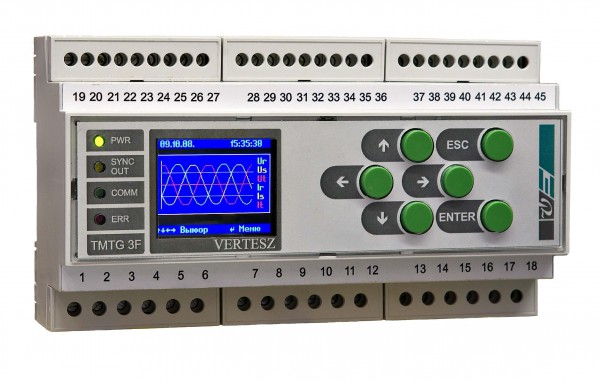

TMTG-3R - многофункциональный регистратор напряжения и тока, измерительный преобразователь параметров электросети применяется для измерения, регистрации и передачи результатов измерения в форме аналоговых и цифровых сигналов (RS485, Modbus RTU). Измерения производятся в трёхфазных трёхпроводных и четырёхпроводных системах. Благодаря подключению прибора TMTG-3R к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

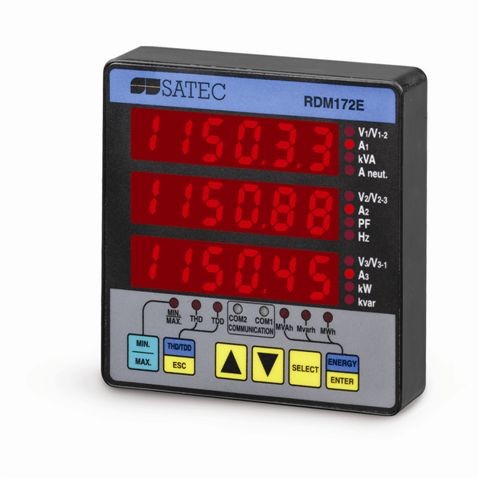

Дистанционный дисплей RDM172E SATEC может быть подключен к любому прибору серии PM172 / RPM172 через коммуникационный порт RS485.

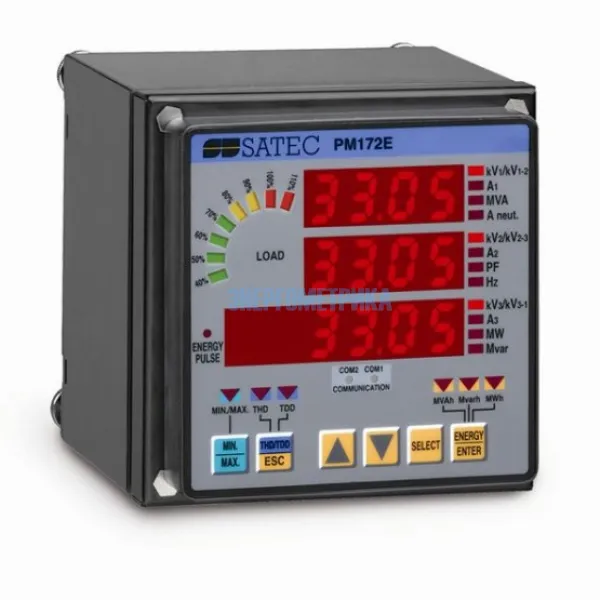

Регистратор напряжения и тока - PM172E представляет собой многофункциональное устройство для учета и анализа качества электроэнергии, позволяющее осуществлять контроль распределительных устройств и фидеров.
