RLQ-W - Датчик качества воздуха для помещений

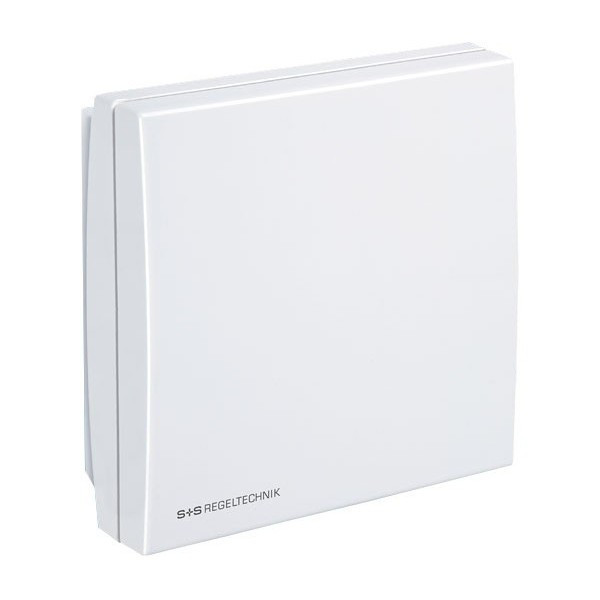

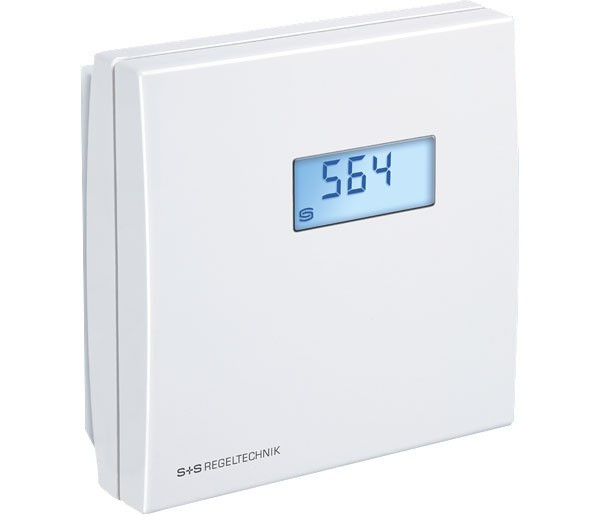

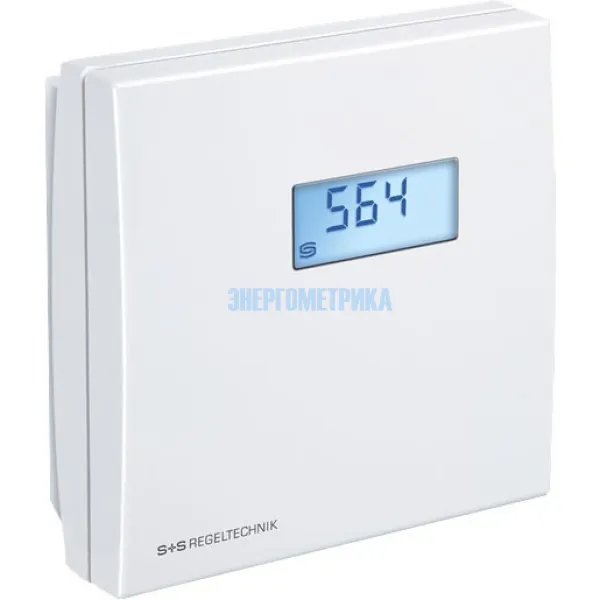

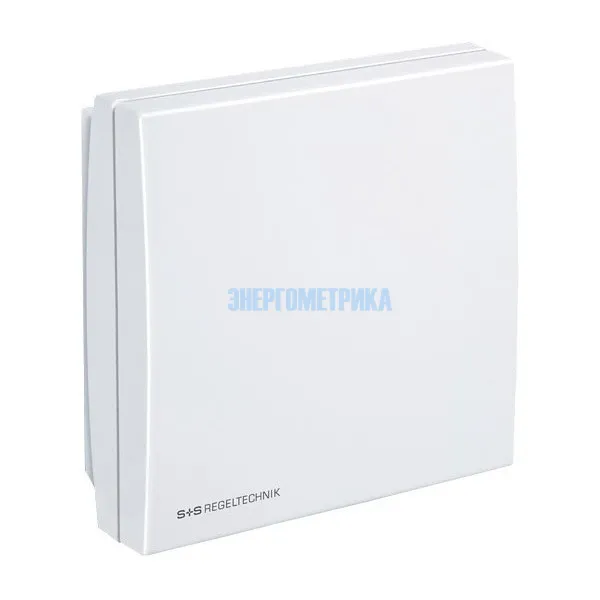

Датчик для помещений AERASGARD® RLQ-W с активным/релейным выходом, автоматической калибровкой (можно отключить), в элегантном пластиковом корпусе с защелкивающейся крышкой, опционально со светофорной индикацией (пять цветных светодиодов).
Служит для измерения качества и чистоты воздуха. С тремя уровнями чувствительности (low/medium/high).. Измерительный преобразователь преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА (можно переключить).
Датчик используется в офисах, отелях, конференц-залах, жилых и торговых помещениях, служит для оценки параметров микроклимата и позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции.
Чистота воздуха измеряется с помощью анализатора качества воздуха (анализатор для летучих органических веществ). Он определяет степень насыщенности воздуха в помещении загрязненными газами, такими как сигаретный дым, выделения человеческого организма, выдыхаемый воздух, пары растворителей.
Для измерения степени загрязненности воздуха можно настроить низкую, среднюю или высокую чувствительность VOC.
Доступные конфигурации
Модель | Артикул | ||
---|---|---|---|
AERASGARD® RLQ-W | 1501-61C0-7301-500 | ||
AERASGARD® RLQ-W-A | 1501-61C0-7331-500 |
Подробнее технические характеристики датчика сигаретного дыма Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
RLQ-W - Датчик, регулятор качества воздуха (VOC) для внутренних помещений с активным выходом | |||
Напряжение питания: | 24 B перем. ⁄ пост. тока (±10 %) | ||
Потребляемая мощность: | < 1,5 Вт ⁄ 24 В пост. тока < 2,9 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мА |
||
Чувствительный элемент: | VOC, металлооксидный (Volatile Organic Compounds = Летучие Органические Вещества) с автоматической и ручной калибровкой |
||
Диапазон измерения: | 0...100 % (загрязненность смешанным газом — относительно калибровочного газа) переключение диапазонов измерения (при помощи DIP-переключателя) VOC: low, medium, high |
||
Выходной сигнал: | 0–10 В или 4...20 мА, нагрузка < 800 Ом при помощи DIP-переключателя 0 В = чистый воздух, 10 В = загрязненный воздух |
||
Релейный выход: | RLQ-W с беспотенциальным переключающим контактом 24 В (порог срабатывания, настраиваемый в пределах от 0...100 % от выходного сигнала) | ||
Погрешность измерения: | ±20 % верхнего предельного значения (относительно калибровочного газа) | ||
Долговечность: | > 60 месяцев | ||
Газообмен: | диффузия | ||
Температура окружающей среды: | 0...+50 °C | ||
Время выхода на рабочий режим: | прибл. 1 час | ||
Время срабатывания: | прибл. 1 минута | ||
Эл. подключение: | 0,14–1,5 мм², по винтовым зажимам | ||

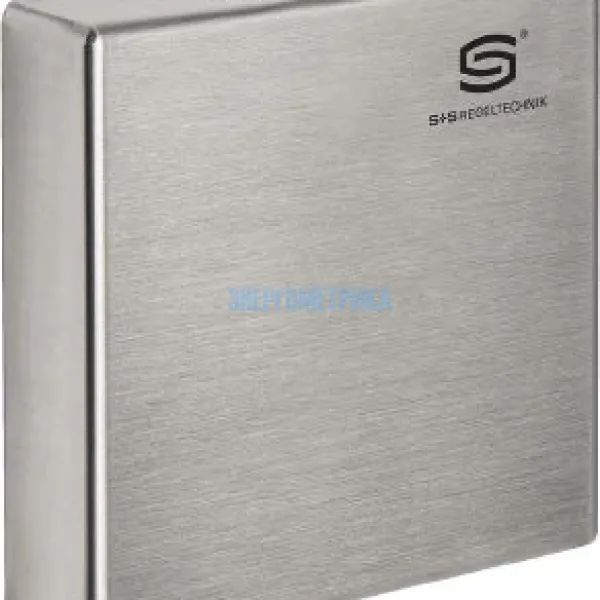

Корпус: | пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010), опционально – высококачественная сталь | ||
Размеры: | 85 x 85 x 27 мм (Baldur1) 100 x 100 x 25 мм (высококач. сталь) |
||
Монтаж ⁄ подключение: | настенный или на монтажную коробку Ø 55 мм, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу | ||
Класс защиты: | III (согласно EN 60 730) | ||
Степень защиты: | IP 30 (согласно EN 60 529) | ||
Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326 директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование» |
||
Опционально: | со светофорной индикацией (пять цветных светодиодов, см. таблицу) для индикации качества воздуха |
