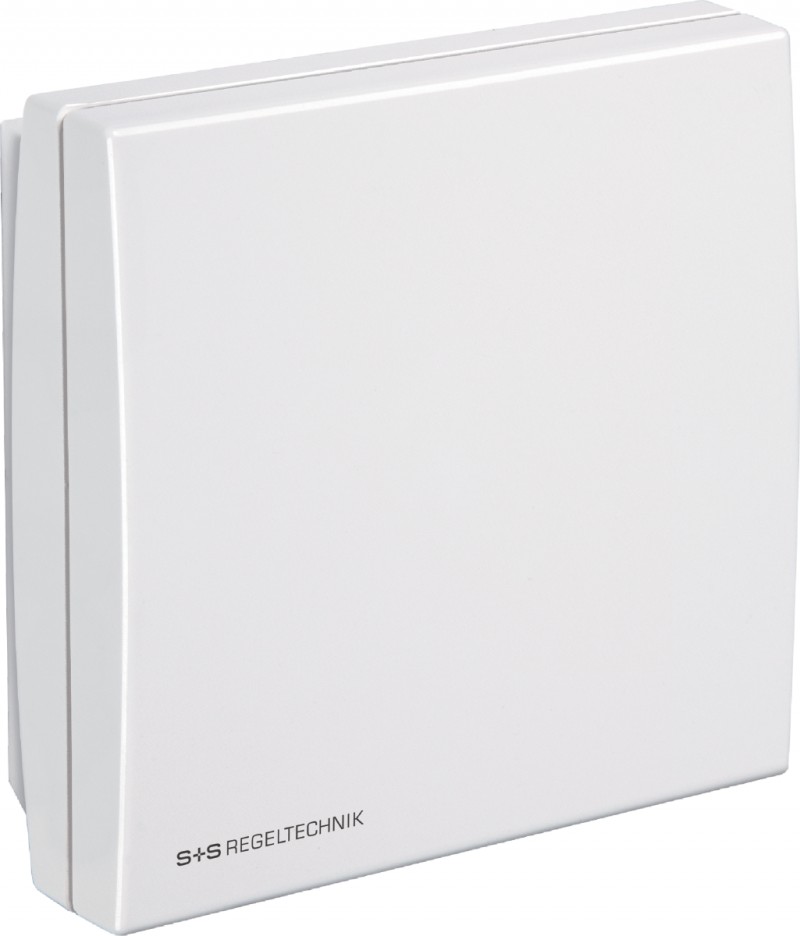

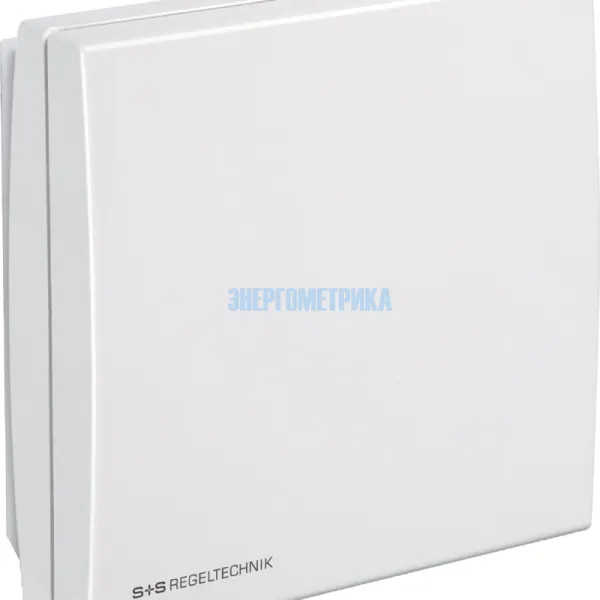

RPS-SD - Датчик содержания мелкой пыли

Артикул: RPS-SD

Датчик RPS-SD от компании S+S Regeltechnik определяют содержание мелкой пыли (PM) с размером частиц от 2,5 до 10 мкм. Загрязнение воздуха в помещении измеряется устойчивым к загрязнениям лазерным чувствительным элементом и отображается в мкг⁄м³.

Это позволяет осуществлять энергоэффективный контроль автоматизированных систем вентиляции для предотвращения превышения желаемых или установленных пороговых значений.

Датчик RPS-SD преобразует измеряемую величину в нормированный сигнал 0–10 В (фиксированная настройка). Оптический чувствительный элемент точно измеряет содержание в воздухе мелкой пыли (ТЧ) с размером частиц 0,3–10 микрометров. Датчик откалиброван на заводе. Специалист может выполнить точную настройку в зависимости от условий окружающей среды.

Эффективный контроль и управление микроклиматом помещения с помощью одного прибора. Позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции. Используется в офисах, отелях, конференц-залах, жилых и торговых помещениях.

Доступные конфигурации

Модель			Артикул
AERASGARD® RPS-SD			1501-2110-1001-000

Распечатать

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики датчика RPS-SD
Напряжение питания	24 В перем./ пост. тока (±10 %)
Потребляемая мощность	RPS-SD: < 1,5 Вт/ 24 В пост. тока обычно; < 2,9 В·А/ 24 В перем. тока обычно; пиковый ток 200 мА RFTM-PS-CO2-W: < 4,4 Вт/ 24 В пост. тока обычно; < 6,4 В·А/ 24 В перем. тока обычно; пиковый ток 200 мA
Чувствительные элементы	Цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность
Диапазон измерения влажности	0...100 % r. H.
Рабочий диапазон влажности	0…95 % относительной влажности (без конденсата)
Погрешность измерения влажности	тип ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 %
Выходной сигнал влажности	0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя)
Диапазон измерения	0...+50 °C (на выходе соответствует 0–10 В или 4...20 мA)
Рабочий диапазон температур	0...+50 °C
Погрешность	обычно ± 0,2 K при +25 °C
Выходной сигнал температуры	0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя)
Долговечность	> 60 месяцев (при нормальной нагрузке), зависит от характера нагрузки и концентрации газа
Диапазон измерения CO2	0…2000 млн-1 или 0…5000 млн-1 (при помощи DIP-переключателя)
Анализатор CO2	Оптический недисперсионный инфракрасный анализатор (NDIR), с ручной калибровкой (с помощью кнопки «zero»), с автоматической калибровкой (отключаемая с помощью DIP-переключателя)
Выход CO2	0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя)
Погрешность измерения CO2	обычно ±30 млн-1 и ±3 % измеренного значения
Температурная зависимость CO2	±5 млн-1/ °C или ±0,5 % измеренного значения/ °C (зависит от того, что больше)
Зависимость от давления	±0,13 %/ мм рт. ст.
Газообмен	диффузия
Релейный выход	С беспотенциальным переключающим контактом (24 В / 1 A), (присваивается с помощью DIP-переключателя, настраиваемый порог срабатывания)
Время выхода на рабочий режим	прибл. 1 час
Время срабатывания	< 2 минут
Выход	0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя; выбранный вариант является единым для всех выходов); нагрузка < 800 Ом
Выходы	0–10 В или 4...20 мА, нагрузка < 800 Ом (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), с потенциометром смещения (± 10 % от диапазона измерения)
Температура окружающей среды	0...+50 °C
Эл. подключение	0,14–1,5 мм², по винтовым зажимам
Корпус	пластик, акрилонитрил-бутадиенстирол (ABS), цвет - чистый белый (аналогичен RAL 9010)
Размеры	98 x 98 x 33 mm
Монтаж	Настенный монтаж или на монтажной коробке, Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу
Класс защиты	III (согласно EN 60 730)
Степень защиты	IP 30 (согласно EN 60 529)
